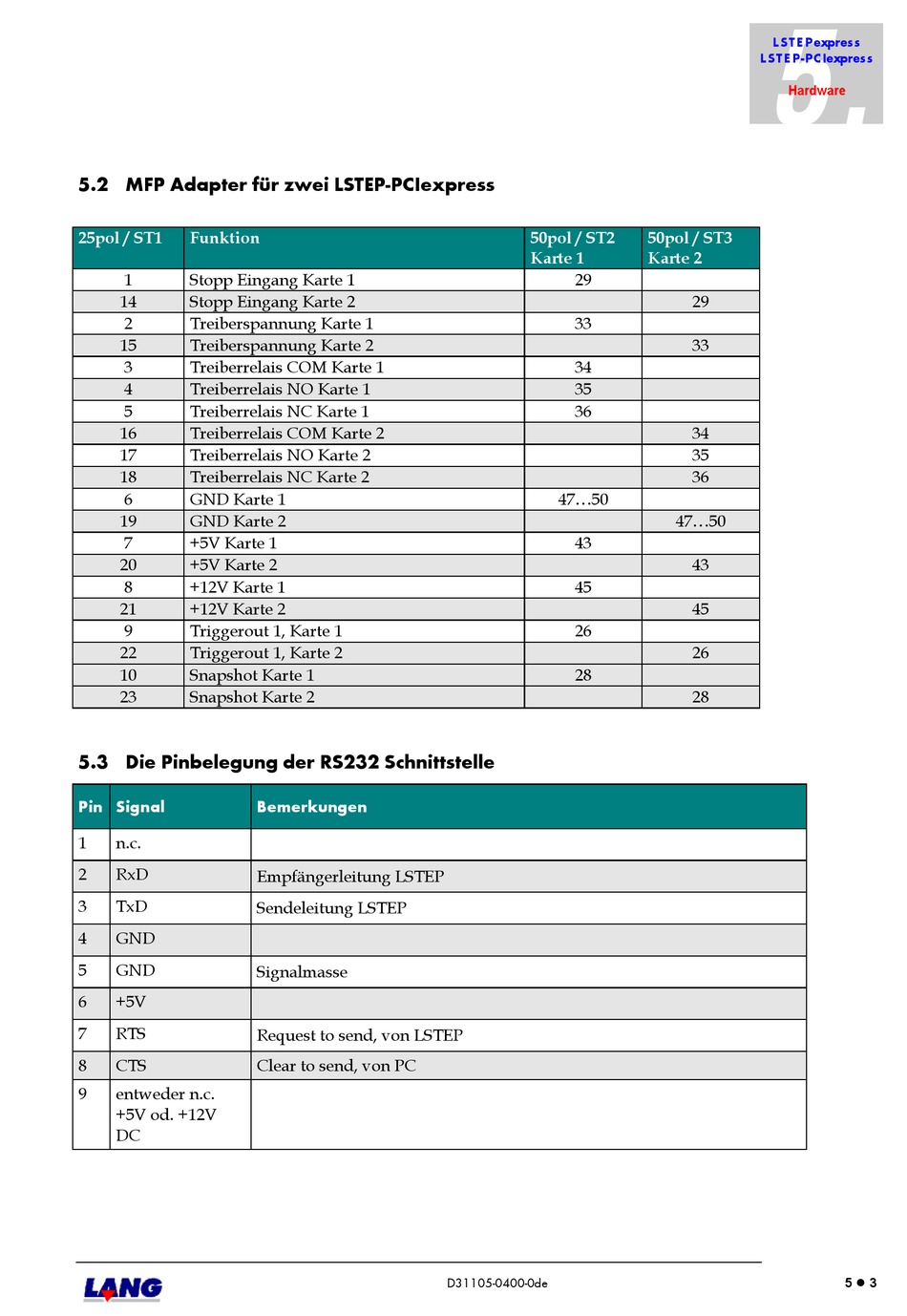

5.2 MFP Adapter für zwei LSTEP-PCIexpress
25pol / ST1 Funktion
1 Stopp Eingang Karte 1
14 Stopp Eingang Karte 2
2 Treiberspannung Karte 1
15 Treiberspannung Karte 2
3 Treiberrelais COM Karte 1
4 Treiberrelais NO Karte 1
5 Treiberrelais NC Karte 1
16 Treiberrelais COM Karte 2
17 Treiberrelais NO Karte 2
18 Treiberrelais NC Karte 2
6 GND Karte 1
19 GND Karte 2
7 +5V Karte 1
20 +5V Karte 2
8 +12V Karte 1
21 +12V Karte 2
9 Triggerout 1, Karte 1
22 Triggerout 1, Karte 2
10 Snapshot Karte 1
23 Snapshot Karte 2

5.3 Die Pinbelegung der RS232 Schnittstelle

Pin Signal
1 n.c.
2 RxD
3 TxD
4 GND
5 GND
6 +5V
7 RTS
8 CTS
9 entweder n.c.
+5V od. +12V
DC
Bemerkungen
Empfängerleitung LSTEP
Sendeleitung LSTEP
Signalmasse
Request to send, von LSTEP
Clear to send, von PC
50pol / ST2
Karte 1
29
33
34
35
36
47...50
43
45
26
28
D31105-0400-0de
5.
L ST E Pexpress
L ST E P-PC Iexpress
Hardware
50pol / ST3
Karte 2
29
33
34
35
36
47...50
43
45
26
28
5  3
