Siemens SIMATIC NET RUGGEDCOM RX5000 Konfigurationshandbuch Seite 934

2.
3.
4.
5.
12.9.11.5 Beispiel: Grundlagen der Route Summarization
Nachfolgend wird dargestellt, wie eine Reihe zusammengefasster Routen für einen
ABR in einem einfachen OSPF-Netzwerk definiert wird. In der folgenden Topologie:
•
•
•
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Navigieren Sie zu routing » dynamic » ospf » area-range. Die Tabelle OSPF
Area Range Route Summarization wird angezeigt.
1
Schaltfläche "Add"
1
Schaltfläche "Edit"
2
Schaltfläche "Delete"
3

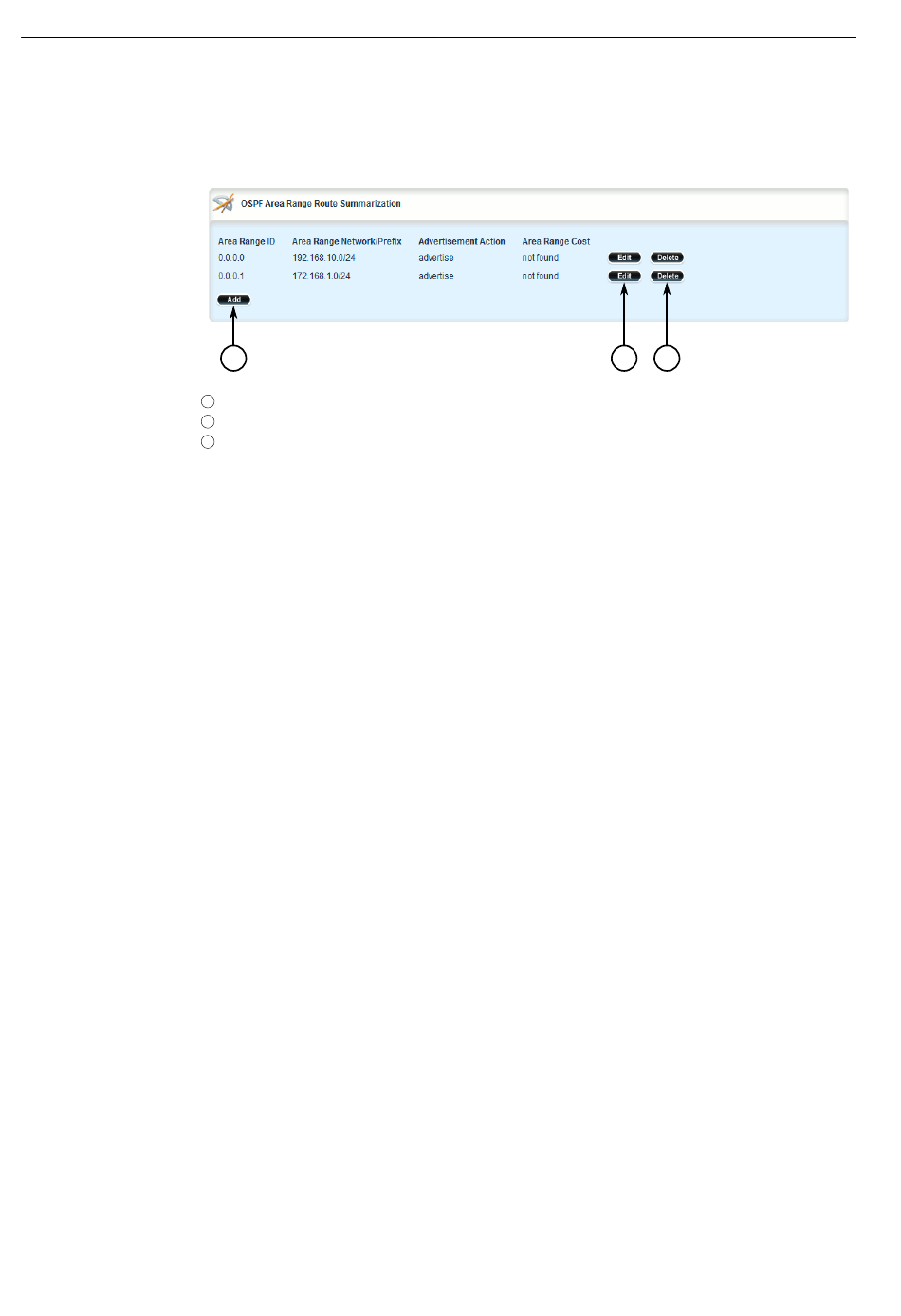

Abbildung 12.215 Tabelle "OSPF Area Range Route Summarization"
Klicken Sie neben dem ausgewählten Bereich auf Delete.
Klicken Sie auf Commit, um die Änderungen zu speichern, oder klicken Sie
auf Revert All, um abzubrechen. Ein Bestätigungsdialog wird angezeigt. Um
fortzufahren, klicken Sie auf OK.
Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
befindet sich R1 im Bereich 0.0.0.0, dem Backbone des OSPF-Netzwerks
ist R2 der ABR für die Bereiche 0.0.0.0 und 0.0.0.1
befindet sich R3 im Bereich 0.0.0.1 und ist mit vier Stub-Netzwerken
(192.168.*.0/24) verbunden
Unicast- und Multicast-Routing
12.9.11 ABR Route Summarization verwalten
2 3
889
