Netzwerkredundanz
13.6.1 Wissenswertes zu MRP
2
1
1
2

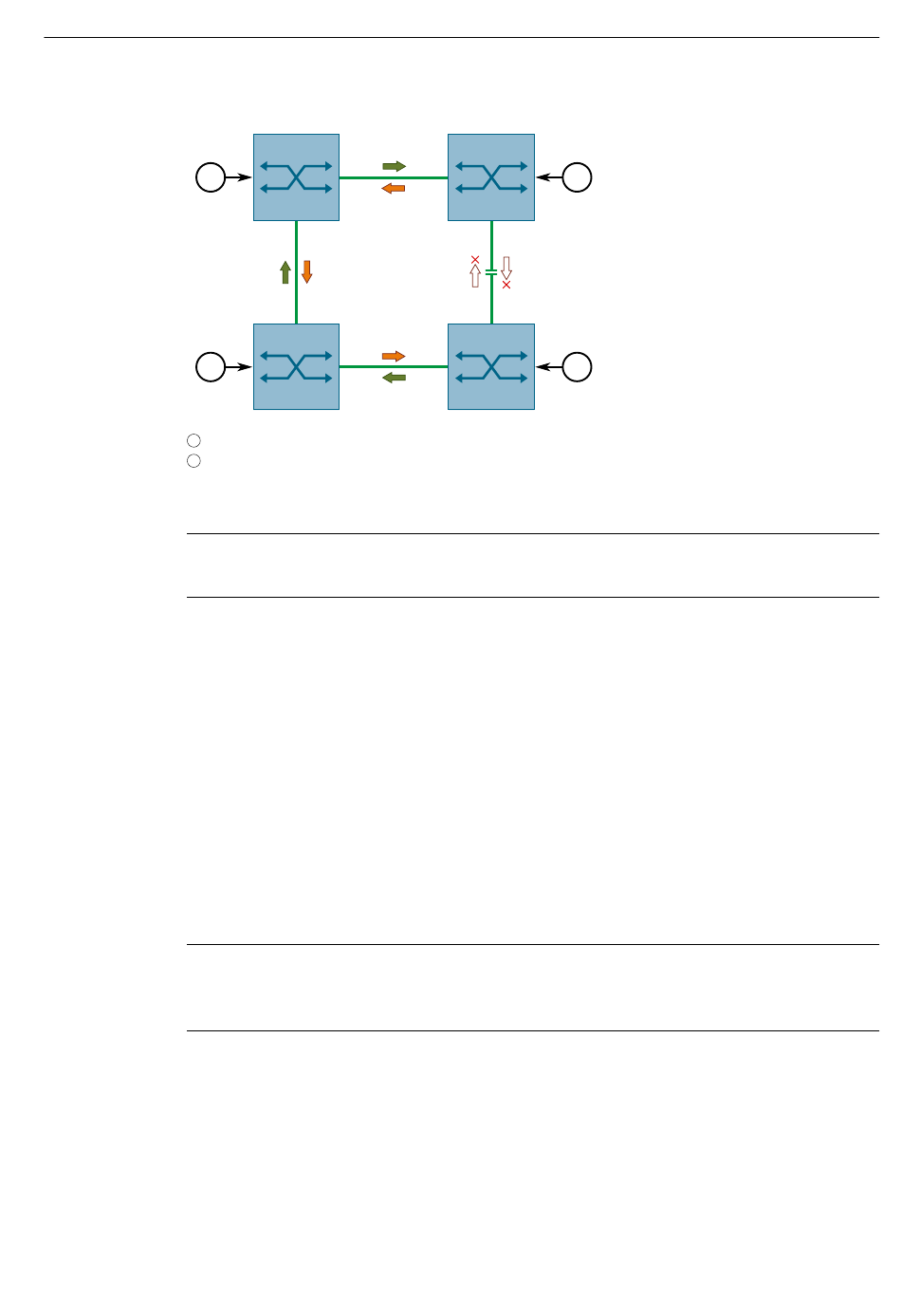

Abbildung 13.110 MRP mit offenem Ring
Hinweis
Frames gehen beim Übergang zwischen den Ringzuständen verloren.
13.6.1.2 MRA
Der MRM für einen MRP-Ring kann manuell ausgewählt werden, indem als Rolle
eines Switches Manager angegeben wird, oder er kann automatisch durch einen
oder mehrere Media Redundancy Manager/Auto (MRA)-Switches ausgewählt
werden.
Ein MRA entscheidet oder handelt mit anderen MRAs im Ring im Rahmen eines
Auswahlprozesses, auf welchem Switch im Ring sich der MRM befinden soll.
Nachdem ein MRM ausgewählt ist, wechseln alle MRAs im Ring automatisch in die
Rolle MRC.
Der MRM wird anhand der für die einzelnen Switches festgelegten Priorität
ausgewählt.
Hinweis
Ein Switch kann nicht MRA sein, wenn auf demselben MRP-Ring ein MRM vorhanden
ist.
13.6.1.3 MRP-Instanzen
Ein MRM kann bis zu vier MRP-Ringe oder Instanzen unterstützen. Für jede Instanz
wird eine eindeutige Domain-ID und ein zugeordnetes Paar Ringports benötigt. Das
Gerät muss außerdem in allen Instanzen der MRM (oder Ring-Manager) sein.
1120
7
8
1
5
MRM
MRC
6
2
4
3
2
2
