15.2.8.3 Löschen einer ausgehenden (egress) Kennzeichnung
Um eine ausgehende (egress) Kennzeichnung für eine QoS-Map zu löschen, gehen
Sie wie folgt vor:
1.
2.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Klicken Sie auf Add, um die neue ausgehende (egress) Kennzeichnung zu
erstellen.
Klicken Sie auf Commit, um die Änderungen zu speichern, oder klicken Sie
auf Revert All, um abzubrechen. Ein Bestätigungsdialog wird angezeigt. Um
fortzufahren, klicken Sie auf OK.
Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu:
• Bei Switched-Ethernet-Ports
switch » vlans » all-vlans » {id} » qosmap » {priority} » egress, wobei {id}
die ID des VLAN und {priority} die der QoS-Map zugeordnete Priorität ist.
• Bei nur-routingfähigen Ethernet-Ports
interface » eth » {name} » vlan » {id} » qosmap » {priority} » egress,
wobei:
• {name} ist die Bezeichnung der Schnittstelle
• {id} ist die ID für das VLAN
• {priority} ist die der QoS-Map zugeordnete Priorität
• Bei virtuellen Switches
interface » virtualswitch » {id} » vlan » {vlan-id} » qosmap » {priority} »
egress, wobei:
• {id} ist die Bezeichnung der Schnittstelle
• {vlan-id} ist die ID für das VLAN
• {priority} ist die der QoS-Map zugeordnete Priorität

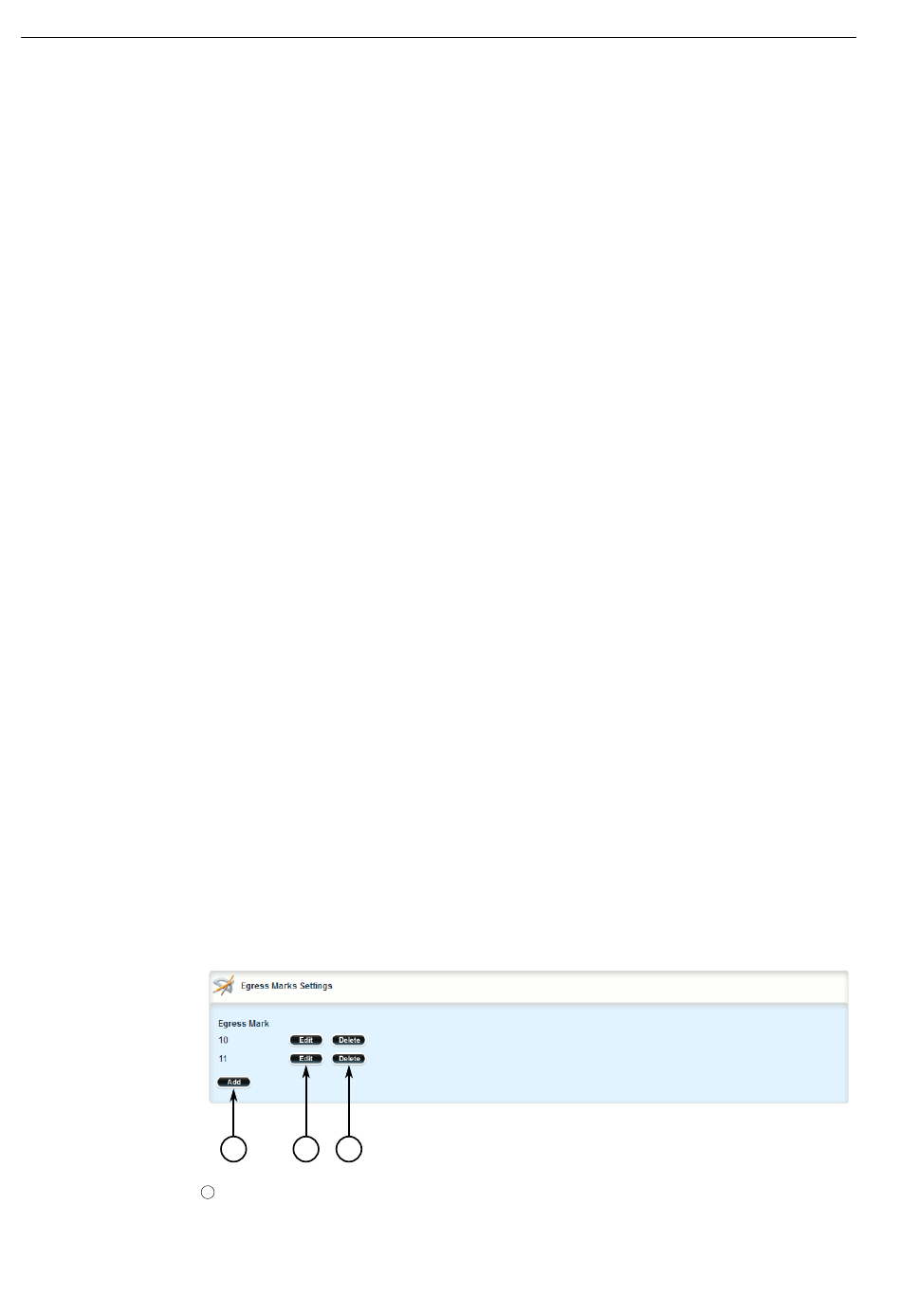

Die Tabelle Egress Marks Settings wird angezeigt.
