Netzwerkredundanz
13.4.1 RSTP-Betrieb
Verbindungen, für die RSTP deaktiviert wurde. Der Zustand Link Down bezieht sich
auf Verbindungen, für die RSTP aktiviert ist, die jedoch aktuell nicht verfügbar sind.
Funktion
Vier RSTP-Port-Optionen stehen zur Auswahl: Root, Designated, Alternate und
Backup. Wenn die Bridge nicht die Root-Bridge ist, muss sie einen einzelnen Root-Port
haben. Der Root-Port ist die "beste" (d.h. schnellste) Möglichkeit, den Datenverkehr
an die Root-Bridge zu senden.
Ein Port wird als "Designated" gekennzeichnet, wenn es sich um den besten Port
handelt, um dem mit ihm verbundenen LAN-Segment zu dienen. Alle Bridges im
selben LAN-Segment hören die Nachrichten der jeweils anderen Bridges und werden
sich darüber einig, welche die Designated-Bridge wird. Die Ports anderer Bridges im
Segment müssen entweder Root-, Alternate- oder Backup-Ports werden.
LAN X
3
4
5
LAN Y
1
2
3
4
5
6

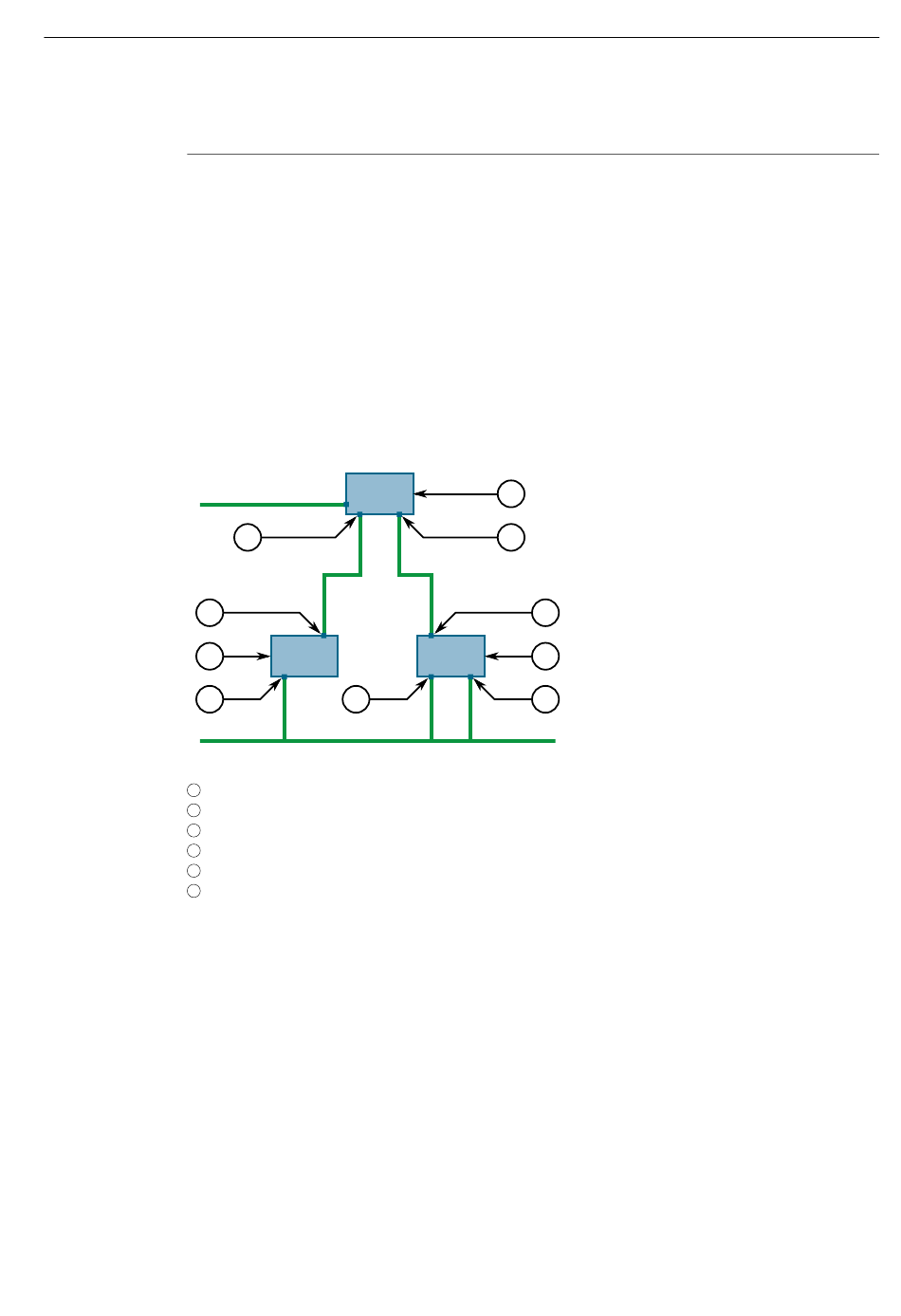

Abbildung 13.80
Ein Port ist ein Alternate-Port, wenn er eine bessere Nachricht von einer anderen
Bridge in dem LAN-Segment empfängt, mit dem er verbunden ist. Die Nachricht,
die der Alternate-Port empfängt, ist besser als die Nachricht, die der Port selbst
generieren würde, jedoch ist sie nicht gut genug, um diesen zu überzeugen, der
Root-Port zu werden. Der Port wird zum alternativen Port (Alternate-Port) des
aktuellen Root-Ports und wird zum neuen Root-Port, falls der aktuelle Root-Port
ausfällt. Der Alternate-Port ist nicht am Netzwerk beteiligt.
Ein Port ist ein Backup-Port, wenn er von dem verbundenen LAN-Segment eine
bessere Nachricht empfängt, die von einem anderen Port an derselben Bridge
1074
3
1 2
2
1
2
6
Root-Bridge
Designated-Bridge
Designated-Port
Root-Port
Alternate-Port
Backup-Port
Bridge- und Port-Funktionen
1
2
3
1
4
3 2
2
