Priorität für VRID 10 höher ist als die von Router 2. Wenn Router 1 betriebsunfähig
wird oder sein w1ppp-Link ausfällt, überlässt er die Steuerung von Gateway IP
1.1.1.253 dem Router 2.
Auf ähnliche Weise kann Host 2 die Gateway-Adresse 1.1.1.252 von VRID 11
verwenden, die normalerweise von Router 2 bereitgestellt wird.
2
4
5
1
2
3
4
5
6

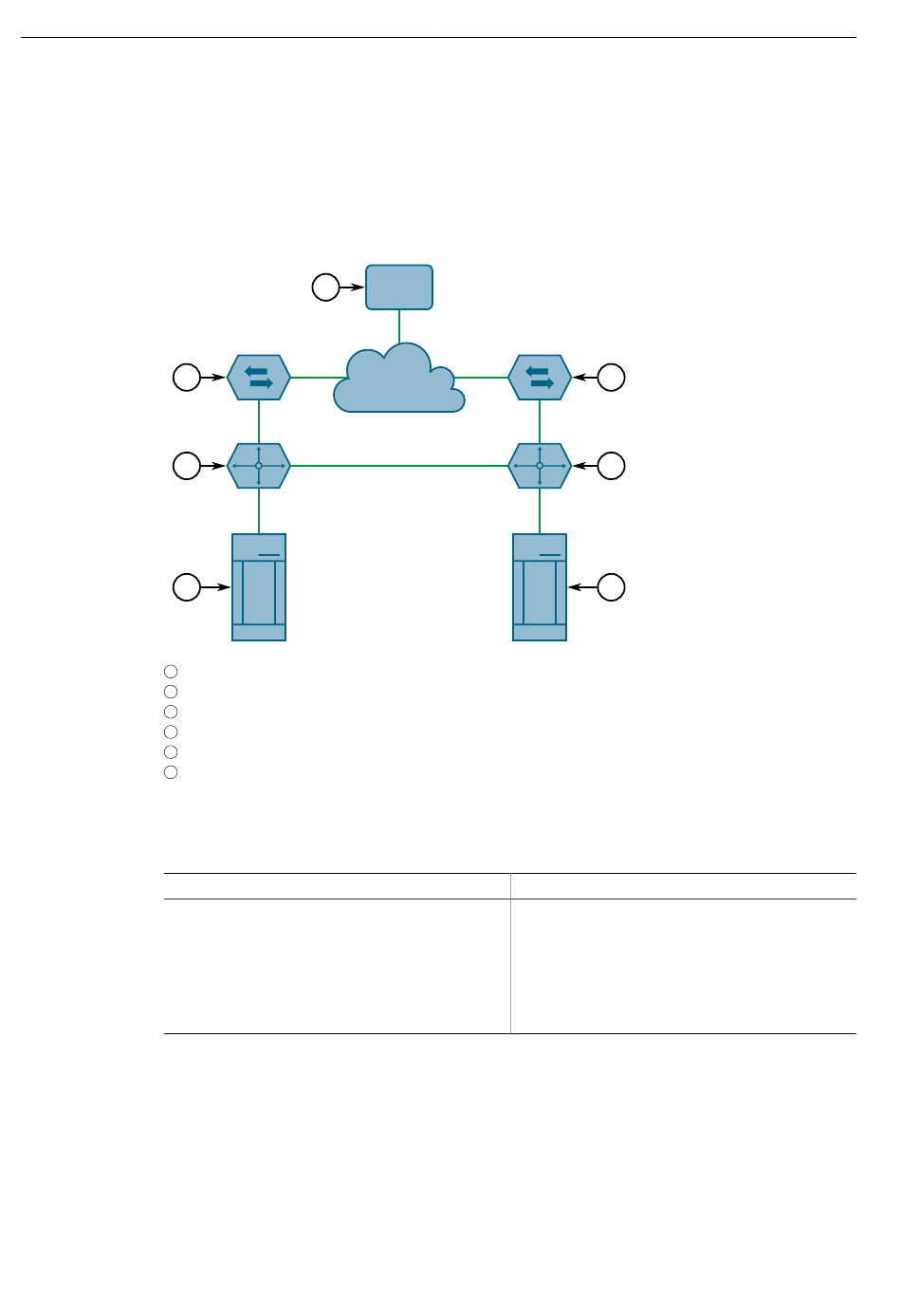

Abbildung 13.1
In diesem Beispiel sind die entfernten Router wie folgt konfiguriert:
•
•
•
•
•
Datenverkehr von Host 1 wird über Router 1 gesendet, und Datenverkehr von Host
2 wird über Router 2 gesendet. Ein Ausfall einer der beiden Router oder einer der
beiden WAN-Links wird von dem jeweils anderen Router abgefangen.
Beachten Sie, dass beide Router von den Hosts stets über ihre echten IP-Adressen
erreicht werden können.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
1
w1ppp
1.1.1.200
Netzwerk
Entfernter Router 1
Entfernter Router 2
Switch
Host 1
Host 2
Beispiel für VRRP
Entfernter Router 1
Gateway-IP von VRID10: 1.1.1.253
Priorität von VRID 10: 100
Überwachungsschnittstelle von VRID 10:
w1ppp
Gateway-IP von VRID11: 1.1.1.252
Priorität von VRID 11: 50
w2ppp
3
1.1.1.201
4
6
Entfernter Router 2
• Gateway-IP von VRID10: 1.1.1.253
• Priorität von VRID 10: 50
• Gateway-IP von VRID11: 1.1.1.252
• Priorität von VRID 11: 100
• Überwachungsschnittstelle von VRID 11:
w2ppp
Netzwerkredundanz
