8.5.5.2 Hinzufügen eines statischen VLAN
Um ein VLAN für entweder einen routingfähigen Ethernet-Port oder einen virtuellen
Switch hinzuzufügen, gehen Sie wie folgt vor:
1.
2.
3.
4.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu switch » vlans » static-vlan und klicken Sie auf <Add static-
vlan>. Das Formular Key Settings wird angezeigt.
1
Feld "VLAN ID"
1
Schaltfläche "Add"
2

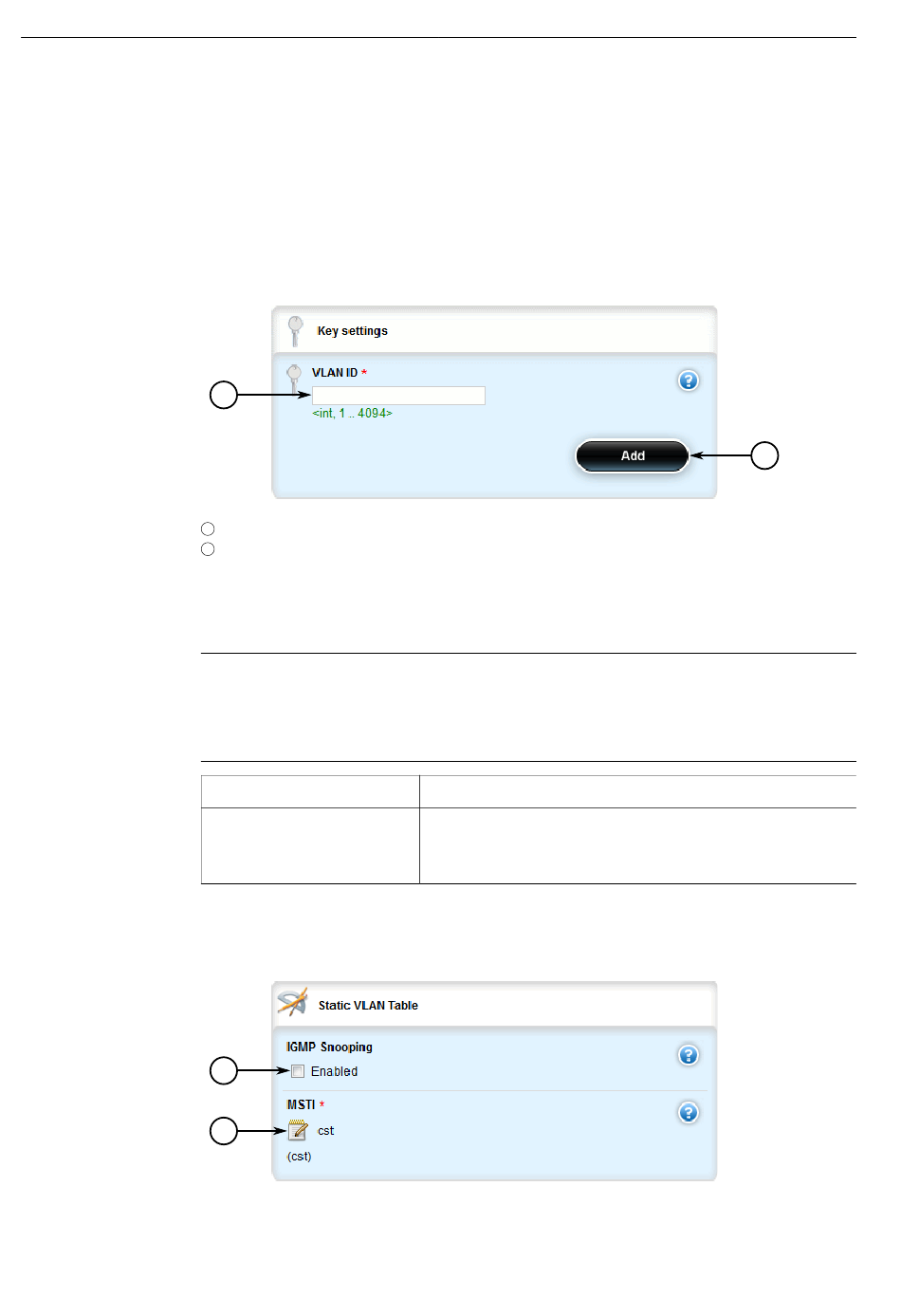

Abbildung 8.63 Formular "Key Settings"
Konfigurieren Sie nach Bedarf den/die folgenden Parameter:
Hinweis
Die VLAN-ID muss außerhalb des internen VLAN-Bereichs liegen. Weitere
Informationen über das Konfigurieren des internen VLAN-Bereichs finden Sie in
"Konfigurieren des internen VLAN-Bereichs (Seite
Parameter
VLAN ID
Klicken Sie auf Add, um das neue statische VLAN zu erstellen. Das Formular
Static VLAN Table wird angezeigt.
1
2
8.5.5 Statische VLANs verwalten
Beschreibung
Synopsis: Ganzzahl zwischen 1 und 4094
Die VLAN-Kennung wird zur Identifikation des VLANs in
getaggten Ethernet-Frames nach IEEE 802.1Q verwendet.
2
497)".
