IP-Adresszuweisung
7.3.19 Beispiel: Konfigurieren des Geräts als DHCP-Server zur Unterstützung eines Relay Agent
7.3.19 Beispiel: Konfigurieren des Geräts als DHCP-Server zur Unterstützung eines
Relay Agent
In diesem Beispiel wird gezeigt, wie Sie das Gerät als DHCP-Server mit einem Relay
Agent ohne Hosts oder Hostgruppen konfigurieren.
Die folgende Topologie zeigt ein Szenario, in dem zwei Clients in getrennten LANs
IP-Adressen in anderen Subnetzen von einem DHCP-Server benötigen. Jeder Client
stellt die Verbindung zum DHCP Relay Agent über andere VLANs her. Der DHCP Relay
Agent verwaltet die Anforderungen und Antworten von den Clients und dem DHCP-
Server.
Die gezeigten Werte sind spezifisch für die vorgegebene Topologie. Die
tatsächlichen Werte können sich je nach Konfiguration des Benutzers unterscheiden.
1
2
3
4
5
6
7

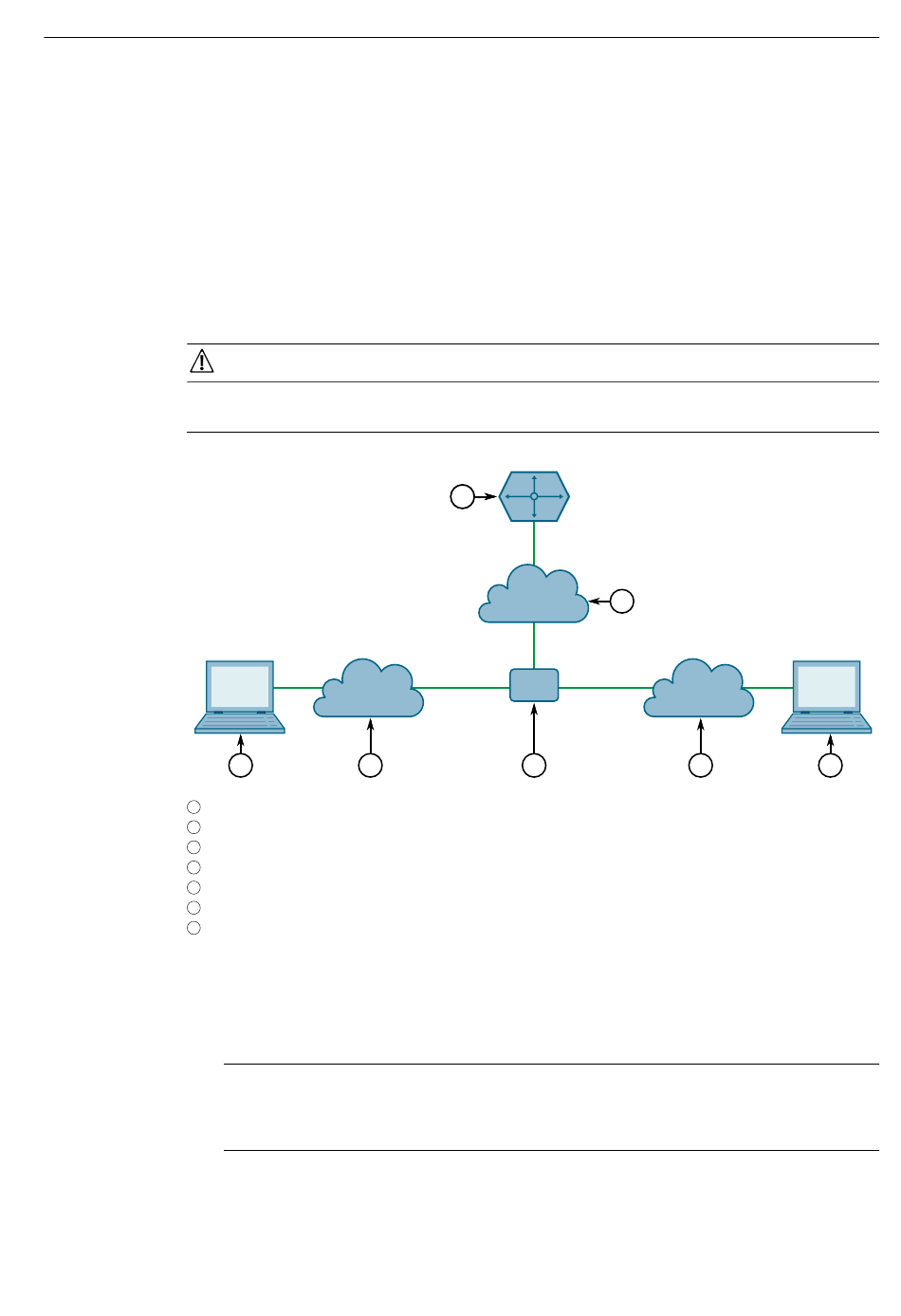

Abbildung 7.100
Zum Konfigurieren des Geräts entsprechend der Topologie gehen Sie wie folgt vor:
1.
422
NOTICE
3 4
DHCP Server (RUGGEDCOM ROX II-Gerät)
LAN A
Client 2
LAN B
DHCP Relay Agent
LAN C
Client 1
Topologie – Gerät als DHCP-Server
Konfigurieren Sie ein separates Gerät als DHCP Relay Agent:
Hinweis
Der Relay Agent kann ein RUGGEDCOM ROX II-Gerät, ein RUGGEDCOM ROS-
Gerät oder ein Fremdgerät mit Relay-Agent-Fähigkeit sein.
a. Fügen Sie VLAN 2 und VLAN 3 hinzu und konfigurieren Sie diese.
1 1
192.168.0.52
P2, switch.0001
2
192.168.0.8
P10, PVID=1
10.10.10.1/24 172.16.10.1/24
P2, PVID=3 P1, PVID=2
5
