route-reflector-client enabled
!
neighbor 172.30.150.20
remote-as 100
route-reflector-client enabled
!
!
RR3 (172.30.110.30)
routing bgp
enabled
as-id
route-reflector cluster-id 20.21.22.23
!
neighbor 172.30.110.10
remote-as 100
no route-reflector-client enabled
!
neighbor 172.30.110.20
remote-as 100
no route-reflector-client enabled
!
neighbor 172.30.160.10
remote-as 100
route-reflector-client enabled
!
neighbor 172.30.160.20
remote-as 100
route-reflector-client enabled
!
!
12.8.11.6 Beispiel: Cluster in Cluster
Dieses Beispiel zeigt, wie Cluster in eine hierarchische Struktur gruppiert werden
können (Cluster von Clustern).
Übersicht
In der folgenden Topologie bildet ein Route Reflector (RR1) einen Cluster mit zwei
anderen Route Reflectors (RR2 und RR3). RR2 und RR3 gehören auch zu ihren
eigenen Clustern, die aus jeweils drei Clients bestehen.
R1

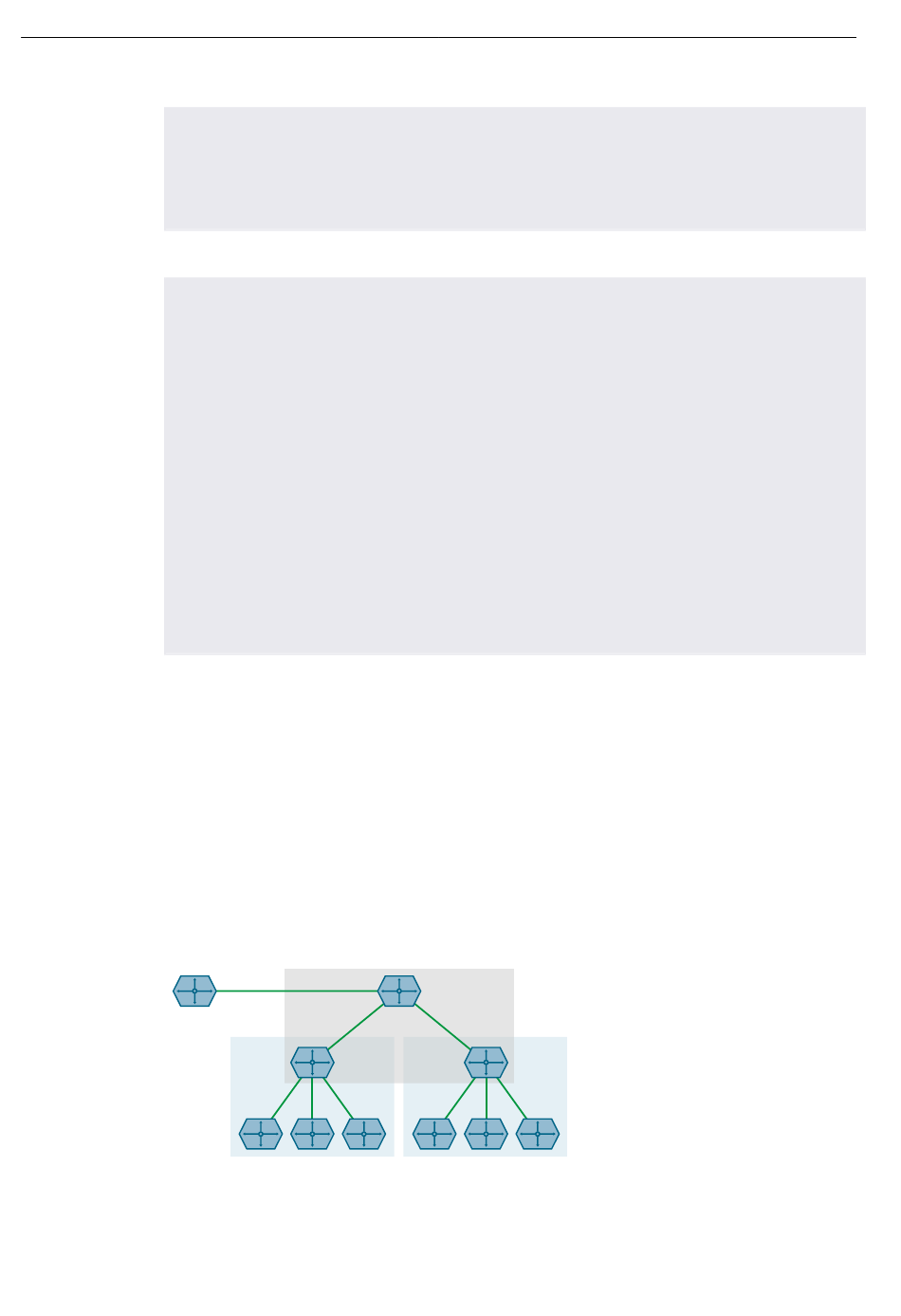

Abbildung 12.163 Topologie hierarchischer Cluster
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
100
RR2
C1 C2 C3
12.8.11 Route-Reflector-Optionen verwalten
{ Client }
{ RR1 }
{ RR2 }
{ Client }
{ Client }
RR1
RR3
C4 C5 C6
