8.4.2 GMRP aktivieren und konfigurieren
Um das GMRP (GARP Multicast Registration Protocol) zu aktivieren und zu
konfigurieren, gehen Sie folgt vor:
1.
2.
3.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Switch E leitet den Multicast von Gruppe 1 über Port E2 weiter, der statisch für
die Mitgliedschaft in Multicast-Gruppe 1 konfiguriert wurde.
Host H1 ist mit Port E2 verbunden und empfängt deshalb den Multicast von
Gruppe 1.
Quelle S2 sendet Multicast-Verkehr an Port A2, welcher dann über Port A1
weitergeleitet wird, der zuvor zu einem Mitglied von Multicast-Gruppe 2 wurde.
Switch B leitet den Multicast von Gruppe 2 über Port B2 in Richtung Switch C
weiter.
Switch C leitet den Multicast von Gruppe 2 über Port C2 weiter, der zuvor zu
einem Mitglied von Gruppe 2 wurde.
Schließlich empfängt Host H2, der mit Port C2 verbunden ist, den Multicast von
Gruppe 2.
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu switch » mcast-filtering. Das Formular GMRP wird angezeigt.
1
2
3
Kontrollkästchen "Enabled"
1
Kontrollkästchen "RSTP Flooding"
2
Feld "Leave Timer"
3

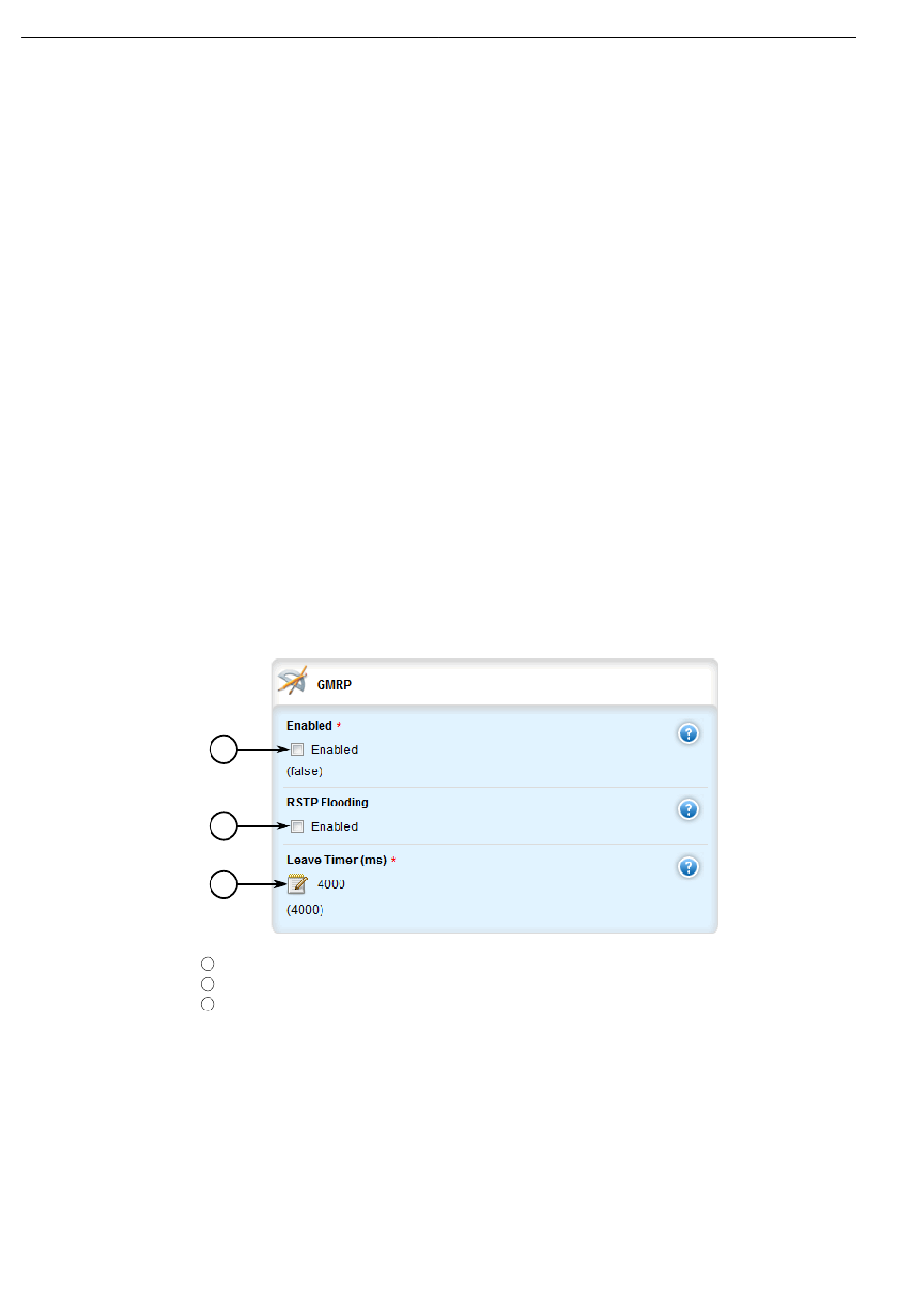

Abbildung 8.42 Formular "GMRP"
Konfigurieren Sie nach Bedarf den/die folgenden Parameter:
