Serieller Server
10.5.5 Beispiel: Für Multicast-Streams als stromliefernd und stromziehend konfigurierte serielle
Schnittstellen
10.5.5 Beispiel: Für Multicast-Streams als stromliefernd und stromziehend
konfigurierte serielle Schnittstellen
In diesem Konfigurationsbeispiel wird gezeigt, dass ser-1-1 Daten über die Leitung
von S1 empfängt, dann mehrere Raw-Socket-Verbindungen erstellt, um die Daten an
beide Schnittstellen, switch.0010 und switch.0020, zu senden. Diese Daten werden
dann als Multicast-Pakete verpackt und an Zielgruppe 232.1.1.1 und Ziel-UDP-Port
5001 gesendet. Zusätzlich leitet ser-1-1 denselben Datenstrom an ser-1-2 weiter, der
die Daten dann an S2 sendet.
Die gezeigten Werte sind spezifisch für die vorgegebene Topologie. Die
tatsächlichen Werte können sich je nach Konfiguration des Benutzers unterscheiden.
1 1
1
2
3
4

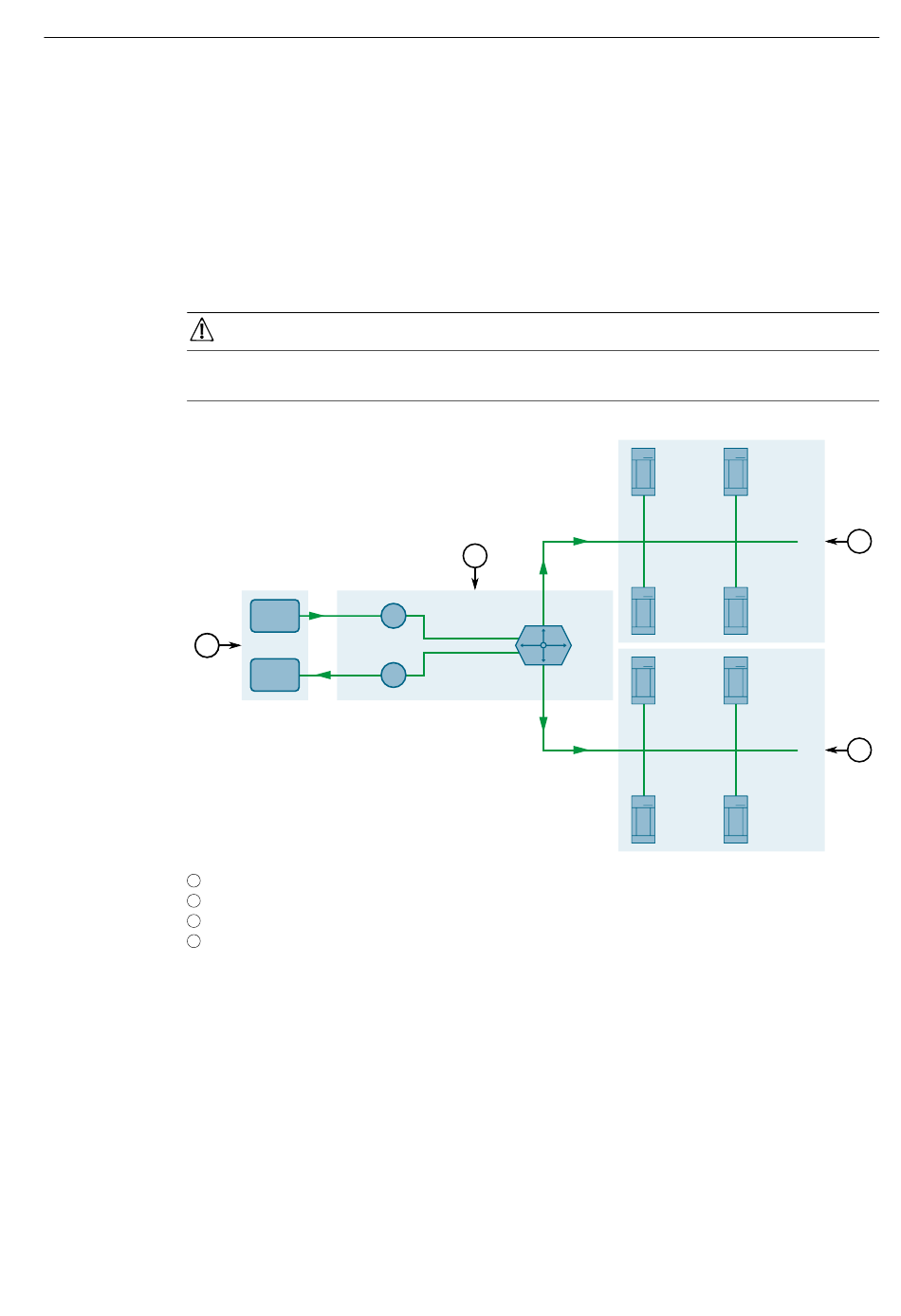

Abbildung 10.23
ser-1-1 und ser-1-2 konfigurieren
1.
558
NOTICE
ser-1-1
S1
S2
ser-1-2
Serielle Geräte
Stromlieferndes und stromziehendes Gerät (Gerät der Serie RUGGEDCOM RX5000)
Listener
Ethernet-Netzwerkschnittstellen
Topologie – Für Multicast-Streams als stromliefernd und stromziehend konfigurierte
serielle Schnittstellen
Konfigurieren Sie IP-Adressen für die Schnittstellen (switch.0010 und
switch.0020). Weitere Informationen finden Sie unter
hinzufügen (Seite 340)".
2
switch.0010
10.1.0.1/8
232.1.1.1:5001
232.2.2.2:5001
switch.0020
20.1.0.1/8
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
10.1.1.1/8 10.1.1.2/8
232.1.1.1:5001 232.1.1.1:5001
10.1.2.1/8 10.1.2.2/8
232.1.1.1:5001 232.1.1.1:5001
20.1.1.1/8 20.1.1.2/8
232.1.1.1:5001 232.1.1.1:5001
20.1.2.1/8 20.1.2.2/8
232.1.1.1:5001 232.1.1.2:5001
"Eine IPv4-Adresse
RUGGEDCOM ROX II v2.15 Weboberfläche
3
3
