8.5.1.7 GARP VLAN Registration-Protokoll (GVRP)
Das GARP VLAN Registration-Protokoll (GVRP) ist ein auf dem GARP (Generic Attribute
Registration Protocol) aufbauendes Standardprotokoll zur automatischen Verteilung
von VLAN-Konfigurationsinformationen in einem Netzwerk. Jeder Switch in einem
Netzwerk braucht nur mit VLANs konfiguriert zu werden, die er lokal benötigt. An
anderer Stelle im Netzwerk konfigurierte VLANs werden über GVRP gelernt. Eine
für eine bestimmte VID konfigurierte GVRP-fähige Endstation (d.h. ein PC oder ein
IEC-Gerät) kann per Trunk-Port mit einem GVRP-fähigen Switch verbunden und
automatisch Teil des gewünschten VLAN werden.
Wenn ein Switch GVRP-Bridge-Protokolldaten-Units (BPDUs) von allen GVRP-
aktivierten Ports sendet, kündigen die GVRP BPDUs alle diesem Switch bekannten
VLANs (manuell konfiguriert oder dynamisch gelernt über GVRP) dem restlichen
Netzwerk an.
Wenn ein GVRP-fähiger Switch eine GVRP BPDU empfängt, in der ein Satz VLANs
angekündigt wird, wird der empfangende Port Mitglied dieser angekündigten VLANs
und der Switch beginnt mit der Ankündigung dieser VLANs über alle GVRP-fähigen
Ports (nicht der Port, an dem die VLANs gelernt wurden).
Zur Verbesserung der Netzwerksicherheit mit Hilfe von VLANs können GVRP-fähige
Ports so konfiguriert werden, dass das Lernen neuer dynamischer VLANs verhindert
wird und gleichzeitig wird das Ankündigen der am Switch konfigurierten VLANs
zugelassen.

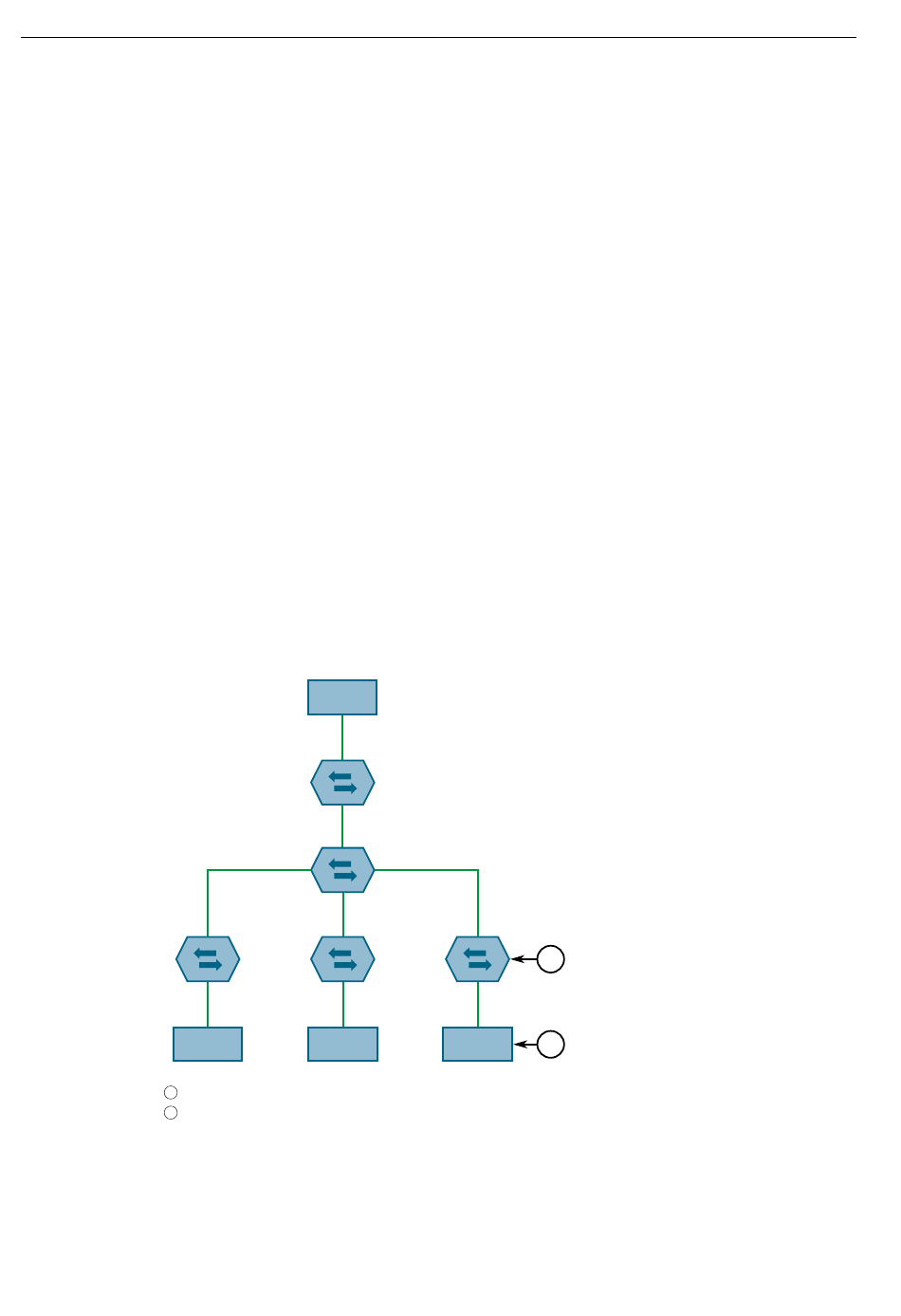

Nachstehend ein Beispiel für die Verwendung von GVRP:
