Siemens SIMATIC NET RUGGEDCOM RX5000 Konfigurationshandbuch Seite 520

1
1
2
3
4
5

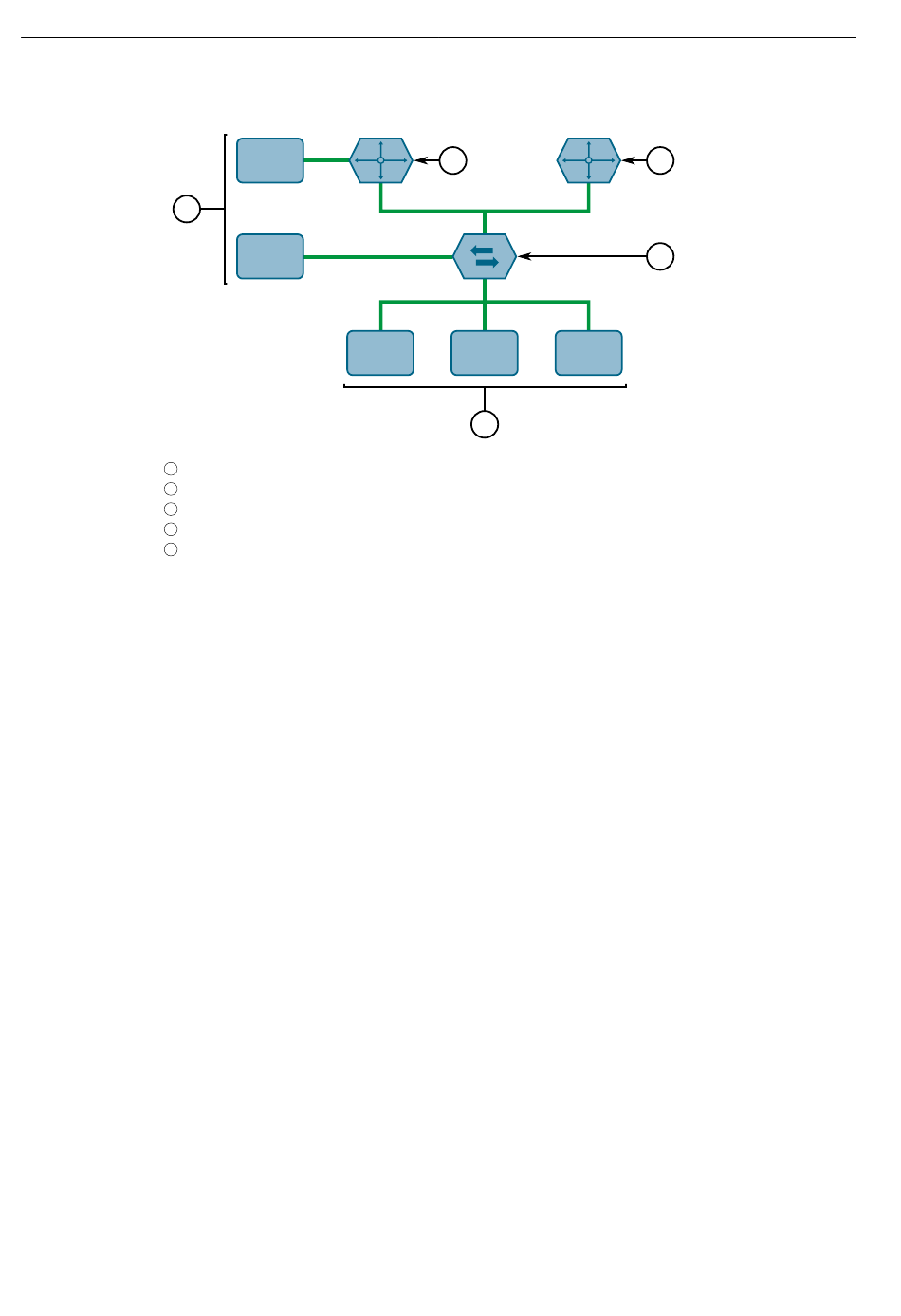

Abbildung 8.40
In diesem Beispiel:
•
•
•
Vorausgesetzt, Router 1 ist der Querier für VLAN 2 und Router 2 ist einfach ein Non-
Querier, empfängt der Switch regelmäßig Abfragen von Router 1 und speichert die
Informationen, welcher Port eine Verbindung mit dem Multicast-Router herstellt.
Der Switch-Port, der die Verbindung zu Router 2 herstellt, muss jedoch manuell als
Router-Port konfiguriert werden. Andernfalls sendet der Switch weder Multicast-
Streams noch join/leave-Nachrichten an Router 2.
Zu beachten ist, dass VLAN 3 über keinen externen Multicast-Router verfügt. Der
Switch sollte für den Betrieb im Modus ohne Router konfiguriert werden und
allgemeine Mitgliedschaftsabfragen ausgeben, als wäre er der Router.
•
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
P1
P2
Producer
Multicast-Router 1
Multicast-Router 2
Switch
Host
Beispiel – Kombinierter Router- und Switch-Betrieb mittels IGMP
P1, Router 1, Router 2 und C3 befinden sich in VLAN 2
P2 und C2 befinden sich in VLAN 3
C1 befindet sich in VLAN 2 und 3
Verarbeitung von Beitritten
Wenn Host C1 die Multicast-Streams von P1 und P2 abonnieren möchte,
generiert er zwei Mitgliedschaftsberichte. Der Mitgliedschaftsbericht von C1 in
VLAN 2 bewirkt, dass der Switch sofort einen eigenen Mitgliedschaftsbericht
an Multicast-Router 1 initiiert (und seinen eigenen Mitgliedschaftsbericht als
Antwort auf Abfragen ausgibt).
Der Mitgliedschaftsbericht von Host C1 für VLAN 3 verursacht, dass der
Switch sofort damit beginnt, Multicast-Traffic von Producer P2 an Host C2
weiterzuleiten.
2
C1 C2
5
8.4.1 Multicast-Filterkonzepte
3
4
C3
Layer 2
475
