11.4.7 Beispiel: Einrichtung eines L2TPv3-Tunnels zwischen Routern

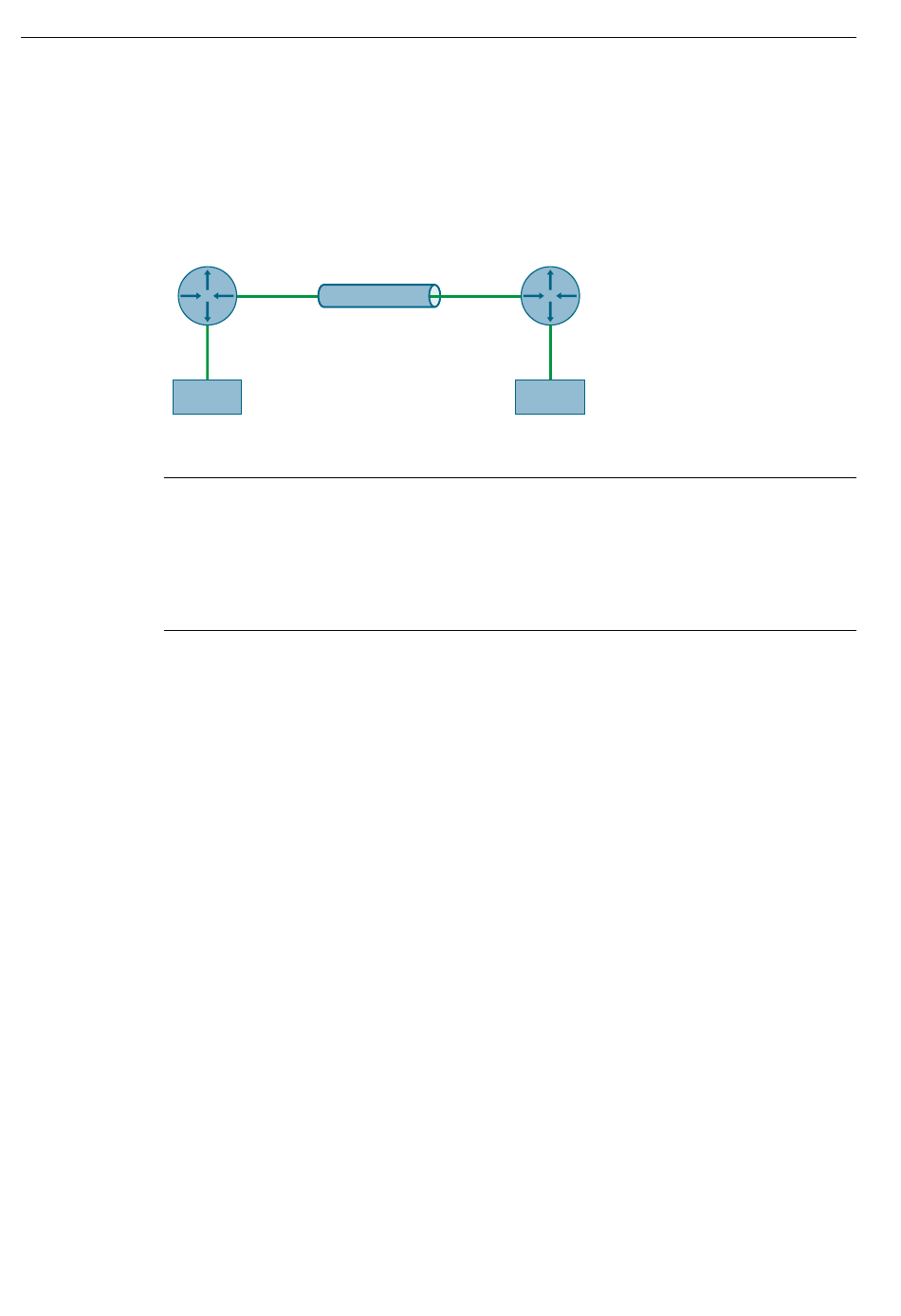

In der folgenden Topologie wird ein L2TPv3-Tunnel zwischen zwei RUGGEDCOM ROX
II Routern (A und B) eingerichtet, der eine bidirektionale Kommunikation ermöglicht.
Beide Router sind mit Geräten verbunden, die GOOSE-Nachrichten austauschen.
Abbildung 11.57
Hinweis
GOOSE-Tunnel werden zwischen zwei routingfähigen Schnittstellen
eingerichtet, die entweder direkt oder über mehrere Hops verbunden sind. Die
Schnittstellen an den Enden des Tunnels können WAN-Schnittstellen (T1/E1),
Mobilfunkmodemschnittstellen oder Ethernet-Schnittstellen sein. In diesem Beispiel
wird eine Ethernet-Schnittstelle verwendet.
Um diese Topologie zu replizieren, gehen Sie wie folgt vor:
•
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
11.4.7 Beispiel: Einrichtung eines L2TPv3-Tunnels zwischen Routern
A
10.0.0.1
switch.0002
L2TPv3-Tunnel zwischen Routern
Konfigurieren von Router A
1. Wählen Sie einen Switched-Ethernet-Port aus und deaktivieren Sie den
Switchport-Modus, sodass der Port routingfähig ist. Von diesem Port aus
soll später die Verbindung zu Router B über den L2TPv3-Tunnel hergestellt
werden. Weitere Informationen finden Sie unter
Port konfigurieren (Seite
Wenn der Switchport-Modus deaktiviert ist, wird unter ip eine Schnittstelle
mit der Bezeichnung fe-{ port } (z. B. fe-1) erstellt.
2. Weisen Sie dem routingfähigen Ethernet-Port die IP-Adresse 10.0.0.1/16 zu.
Weitere Informationen finden Sie unter
340)".
3. Wählen Sie einen zweiten Switched-Ethernet-Port aus und weisen Sie diesen
dem VLAN 2 zu. Von diesem Port aus soll später die Verbindung zum Host
hergestellt werden.
Nachdem die Änderung festgeschrieben wurde, ist unter ip die VLAN-
Schnittstelle switch.0002 verfügbar, falls nicht schon vorher vorhanden.
Weitere Informationen über das Zuweisen eines Ethernet-Ports zu einem
VLAN finden Sie unter
(Seite 501)".
B
10.0.0.2
switch.0002
431)".
"Eine IPv4-Adresse hinzufügen (Seite
"VLANs für Switched-Ethernet-Ports konfigurieren
Tunnel und VPNs
"Einen Switched-Ethernet-
