Tunnel und VPNs
11.5.6 Beispiel: Einen GOOSE-Tunnel zwischen Routern einrichten
11.5.5.3 Einen entfernten Daemon löschen
Um einen entfernten Daemon zu löschen, gehen Sie wie folgt vor:
1.
2.
3.
4.
5.
11.5.6 Beispiel: Einen GOOSE-Tunnel zwischen Routern einrichten
In der folgenden Topologie wird ein GOOSE-Tunnel zwischen zwei RUGGEDCOM ROX
II Routern (A und B) eingerichtet, der eine bidirektionale Kommunikation ermöglicht.
Beide Router sind mit Publisher-/Subscriber-Geräten verbunden.
Abbildung 11.66
Um diese Topologie zu replizieren, gehen Sie wie folgt vor:
630
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu tunnel » l2tunneld » goose » {name} » remote-daemon,
wobei {name} die Bezeichnung des GOOSE-Tunnels ist. Die Tabelle Remote
Daemon of Goose Tunnel wird angezeigt.
1 2 3
Schaltfläche "Add"
1
Schaltfläche "Edit"
2
Schaltfläche "Delete"
3

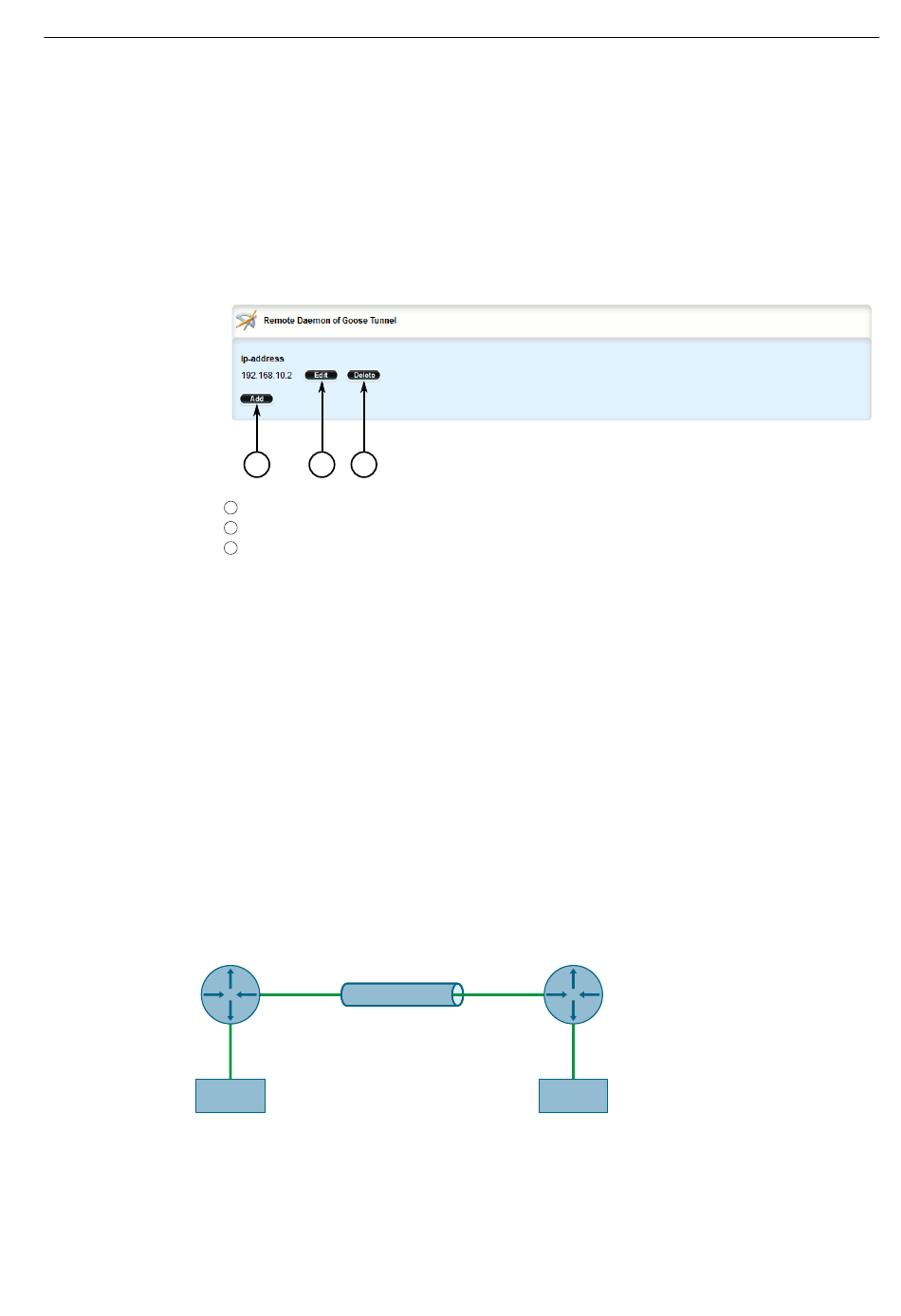

Abbildung 11.65 Tabelle "Remote Daemon of Goose Tunnel"
Klicken Sie neben dem ausgewählten Daemon auf Delete.
Klicken Sie auf Commit, um die Änderungen zu speichern, oder klicken Sie
auf Revert All, um abzubrechen. Ein Bestätigungsdialog wird angezeigt. Um
fortzufahren, klicken Sie auf OK.
Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
A
switch.0500
172.16.10.1
switch.0001
10.20.1.20
GOOSE-Tunnel zwischen Routern
B
switch.0500
172.16.10.2
switch.0001
20.1.1.1
