Unicast- und Multicast-Routing
12.6.5 Bereichsvariablen verwalten
12.6.5 Bereichsvariablen verwalten
Ein IS-IS-Bereich ist eine Gruppierung miteinander verschalteter (oder benachbarter)
konfigurierter IS-IS-Router. Im Gegensatz zu OSPF, wo ein Area Border Router (ABR)
in zwei Bereichen gleichzeitig vorhanden sein kann, sind IS-IS-Router nur einem
Bereich zugeordnet. Die Verbindung zwischen Routern in zwei verschiedenen
Bereichen bildet die Grenze. Der Grund dafür ist, dass ein IS-IS-Router nur eine NSAP-
(Network Service Access Point)-Adresse besitzt.
Ein Router kann als Level-1-, Level-2- oder Level-1-2-Router in einem oder mehreren
Bereichen konfiguriert werden.
Router sind Bereichen durch Bereichsvariablen zugeordnet, die den Routing-Typ, die
Routing-Metrik und die Authentifizierungs-/Autorisierungsregeln festlegen.
12.6.5.1 Eine Liste der Bereichsvariablen anzeigen
Um eine Liste der für dynamische IS-IS-Routen konfigurierten Bereichsvariablen
anzuzeigen, navigieren Sie zu routing » dynamic » isis » area. Falls
Bereichsvariablen konfiguriert wurden, wird die Tabelle Area Tag angezeigt.

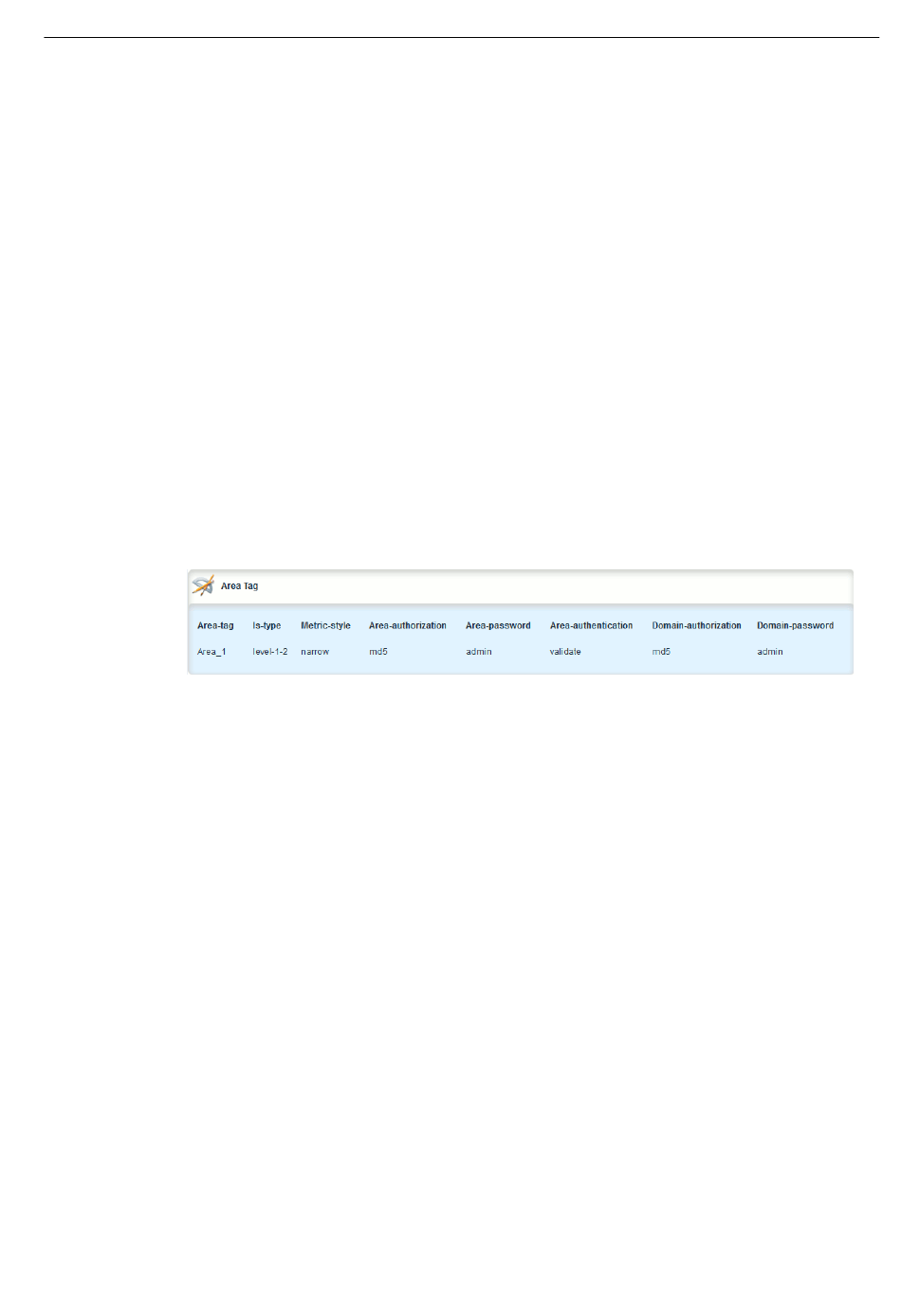

Abbildung 12.20
Falls keine Bereichsvariablen konfiguriert wurden, fügen Sie Bereichsvariablen
je nach Bedarf hinzu. Weitere Informationen finden Sie unter
Bereichsvariablen (Seite
12.6.5.2 Hinzufügen einer Bereichsvariablen
Um eine Bereichsvariable für dynamische IS-IS-Routen hinzuzufügen, gehen Sie wie
folgt vor:
1.
2.
726
Tabelle "Area Tag"
726)".
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu routing » dynamic » isis » area und klicken Sie auf <Add
area>. Das Formular Key Settings wird angezeigt.
"Hinzufügen einer
