Verkehrssteuerung und -klassifizierung
15.2.7 QoS-Mapping für VLANs verwalten
15.2.7.1 Anzeigen einer Liste der QoS-Maps für VLANs
Um eine Liste der QoS-Maps für VLAN-Verbindungen anzuzeigen, navigieren Sie zu:
•
•
•
Wenn QoS-Maps konfiguriert sind, wird die Tabelle QoS Map Settings angezeigt.

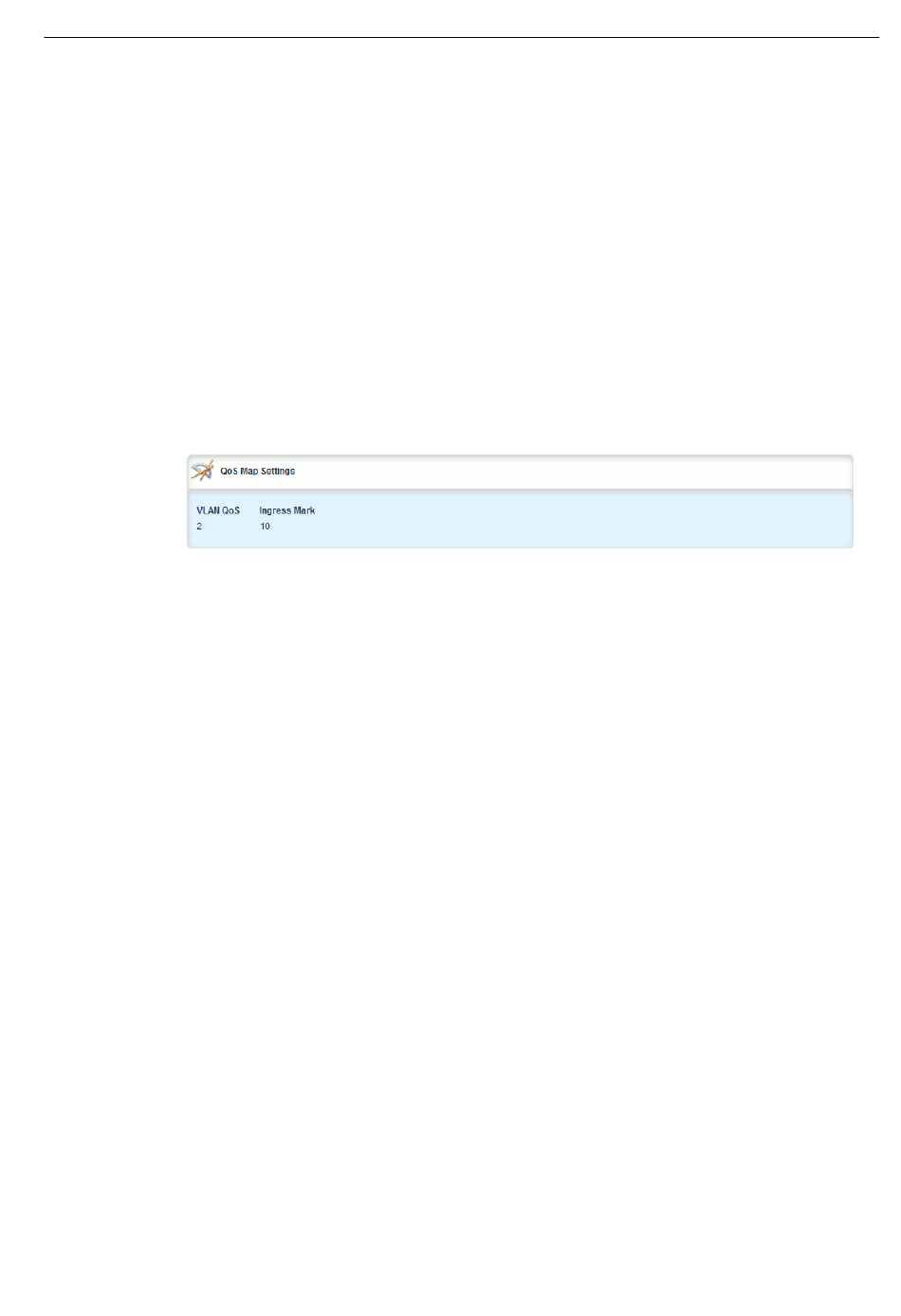

Abbildung 15.36
Falls keine QoS-Maps konfiguriert wurden, fügen Sie je nach Bedarf Maps hinzu.
Weitere Informationen finden Sie unter
15.2.7.2 Hinzufügen einer QoS-Map
Um einer VLAN-Verbindung eine QoS-Map hinzuzufügen, gehen Sie wie folgt vor:
1.
2.
3.
4.
1216
Bei Switched-Ethernet-Ports
switch » vlans » all-vlans » {id} » qosmap, wobei {id} die ID für das VLAN ist.
Bei nur-routingfähigen Ethernet-Ports
interface » eth » {name} » vlan » {id}, wobei {name} die Bezeichnung der
Schnittstelle und {id} die ID des VLAN ist.
Bei virtuellen Switches
interface » virtualswitch » {id} » vlan » {vlan-id}, wobei {id} die ID des
virtuellen Switch und {vlan-id} die ID des VLAN ist.
Tabelle "QoS Map Settings"
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Stellen Sie bei einer QoS-Map für einen virtuellen Switch sicher, dass der
gewünschte virtuelle Switch konfiguriert wurde. Weitere Informationen finden
Sie unter "Hinzufügen eines virtuellen Switch (Seite
Navigieren Sie zu:
• Bei Switched-Ethernet-Ports
switch » vlans » all-vlans » {id} » qosmap, wobei {id} die ID für das VLAN
ist.
• Bei nur-routingfähigen Ethernet-Ports
interface » eth » {name} » vlan » {id} » qosmap, wobei {name} die
Bezeichnung der Schnittstelle und {id} die ID des VLAN ist.
• Bei virtuellen Switches
interface » virtualswitch » {id} » vlan » {vlan-id} » qosmap, wobei {id} die
ID des virtuellen Switch und {vlan-id} die ID des VLAN ist.
Klicken Sie auf <Add qosmap>. Das Formular Key Settings wird angezeigt.
"Hinzufügen einer QoS-Map (Seite
577)".
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
1216)".
RUGGEDCOM ROX II v2.15 Weboberfläche
