Reduzierte Hardware
Ohne VLANs setzt die Traffic-Domain-Isolierung den Einsatz separater Bridges für
separate Netzwerke voraus. VLANs machen separate Bridges überflüssig.
Die Anzahl der Netzwerkhosts kann häufig reduziert werden. Oftmals wird ein Server
zugewiesen, um Dienste für unabhängige Netzwerke zu erbringen. Diese Hosts
können durch einen einzigen Multihomed-Host ersetzt werden, der jedes Netzwerk
in seinem eigenen VLAN unterstützt. Dieser Host kann das Routing zwischen den
VLANs ausführen.
Multi-VLAN-Hosts können verschiedenen VLANs unterschiedliche Verkehrstypen
zuweisen.
1
1
2
3
4
5

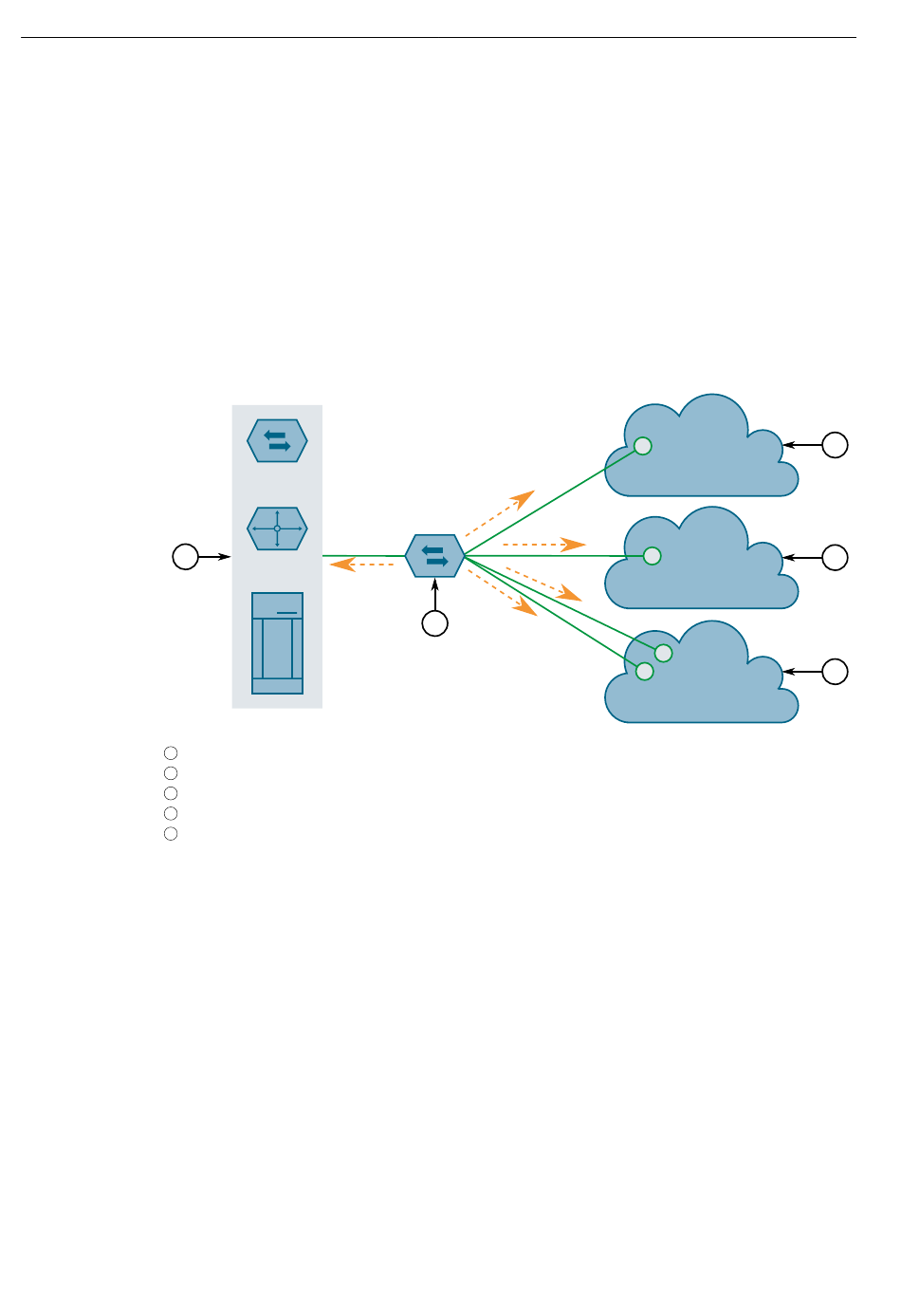

Abbildung 8.57
8.5.2 Konfigurieren des internen VLAN-Bereichs
Der RUGGEDCOM ROX II erstellt und nutzt interne VLANs für interne Funktionen.
Um dem RUGGEDCOM ROX II einen Pool an VLAN-IDs bereitzustellen, die für die
Erstellung interner VLANs verwendet werden, muss ein VLAN-ID-Bereich reserviert
werden.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Server, Router oder Layer-3-Switch
Switch
VLAN 2
VLAN 3
VLAN 4
Kommunikation zwischen VLANs
8.5.2 Konfigurieren des internen VLAN-Bereichs
2
Layer 2
199.85.245.1/25
199.85.245.128/26
199.85.245.192/26
3
4
5
