Siemens SIMATIC NET RUGGEDCOM RX5000 Konfigurationshandbuch Seite 1051

Netzwerkredundanz
13.1.1 VRRP-Konzepte
Zwei oder mehr VRRP-Instanzen können der gleichen VRRP-Gruppe zugeordnet
werden, weshalb ein gemeinsames Failover möglich ist.

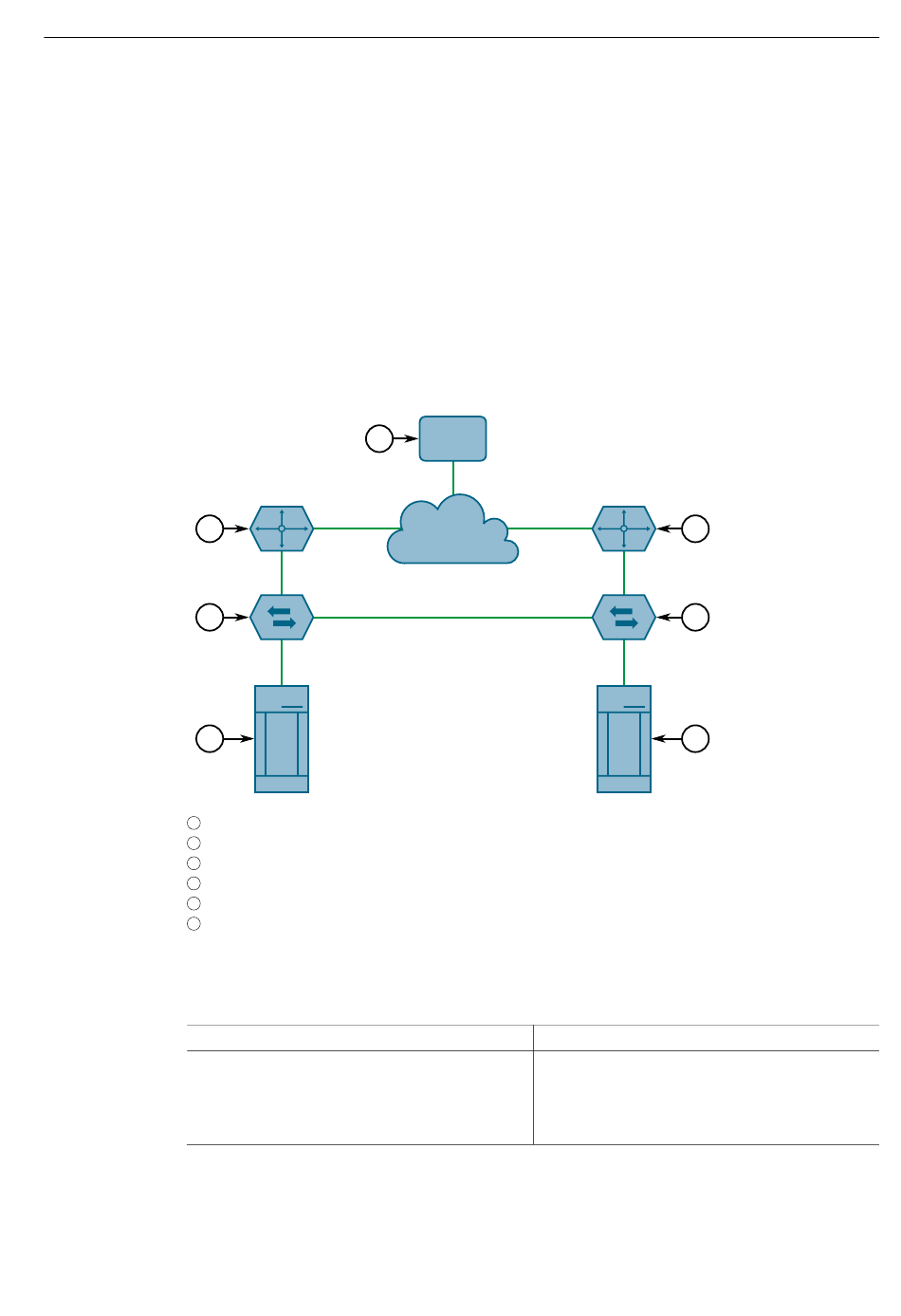

Beispiel für VRRP-Gruppen
Im nächsten Beispiel verwenden sowohl Host 1 als auch Host 2 das Gateway
192.168.3.10. Die externe Seite kann über Gateway 192.168.2.10 auf die interne
Seite zugreifen. VRID_20 und VRID_21 befinden sich in einer Gruppe. Normalerweise
stellt Router 1 ein Gateway für internen und externen Zugriff bereit, da seine Priorität
höher ist als die von Router 2. Wenn entweder die interne oder die externe Seite von
Router 1 betriebsunfähig wird, übergibt Router 1 die Steuerung beider Gateways,
192.168.2.10 und 192.168.3.10, an Router 2.
2
4
5
1
2
3
4
5
6
Abbildung 13.2
In diesem Beispiel sind die entfernten Router wie folgt konfiguriert:
•
•
•
•
Weitere VRRP-Parameter sind das Advertisement Interval und Gratuitous ARP
Delay. Das Advertisement Interval ist das Zeitintervall, in dem Ankündigungen
1006
1
192.168.2.2
192.168.3.2
Netzwerk
Entfernter Router 1
Entfernter Router 2
Switch
Host 1
Host 2
Beispiel für VRRP-Gruppen
Entfernter Router 1
Gateway-IP von VRID_20: 192.168.2.10
Priorität von VRID_20: 100
Gateway-IP von VRID_21: 192.168.3.10
Priorität von VRID_21: 100
192.168.2.3
3
192.168.3.3
4
6
Entfernter Router 2
• Gateway-IP von VRID_20: 192.168.2.10
• Priorität von VRID_20: 50
• Gateway-IP von VRID_21: 192.168.3.10
• Priorität von VRID_21: 50
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
