Verkehrssteuerung und -klassifizierung
15.2.8 Egress-Marker für QoS-Maps verwalten
15.2.8.2 Hinzufügen einer ausgehenden (egress) Kennzeichnung
Um eine ausgehende (egress) Kennzeichnung zu einer QoS-Map hinzuzufügen,
gehen Sie wie folgt vor:
1.
2.
3.
4.
1220
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu:
Bei Switched-Ethernet-Ports
•
switch » vlans » all-vlans » {id} » qosmap » {priority} » egress, wobei {id}
die ID des VLAN und {priority} die der QoS-Map zugeordnete Priorität ist.
• Bei nur-routingfähigen Ethernet-Ports
interface » eth » {name} » vlan » {id} » qosmap » {priority} » egress,
wobei:
• {name} ist die Bezeichnung der Schnittstelle
• {id} ist die ID für das VLAN
• {priority} ist die der QoS-Map zugeordnete Priorität
Bei virtuellen Switches
•
interface » virtualswitch » {id} » vlan » {vlan-id} » qosmap » {priority} »
egress, wobei:
• {id} ist die Bezeichnung der Schnittstelle
• {vlan-id} ist die ID für das VLAN
• {priority} ist die der QoS-Map zugeordnete Priorität
Klicken Sie auf <Add egress>. Das Formular Key Settings wird angezeigt.
1
Feld "Egress Mark"
1
Schaltfläche "Add"
2

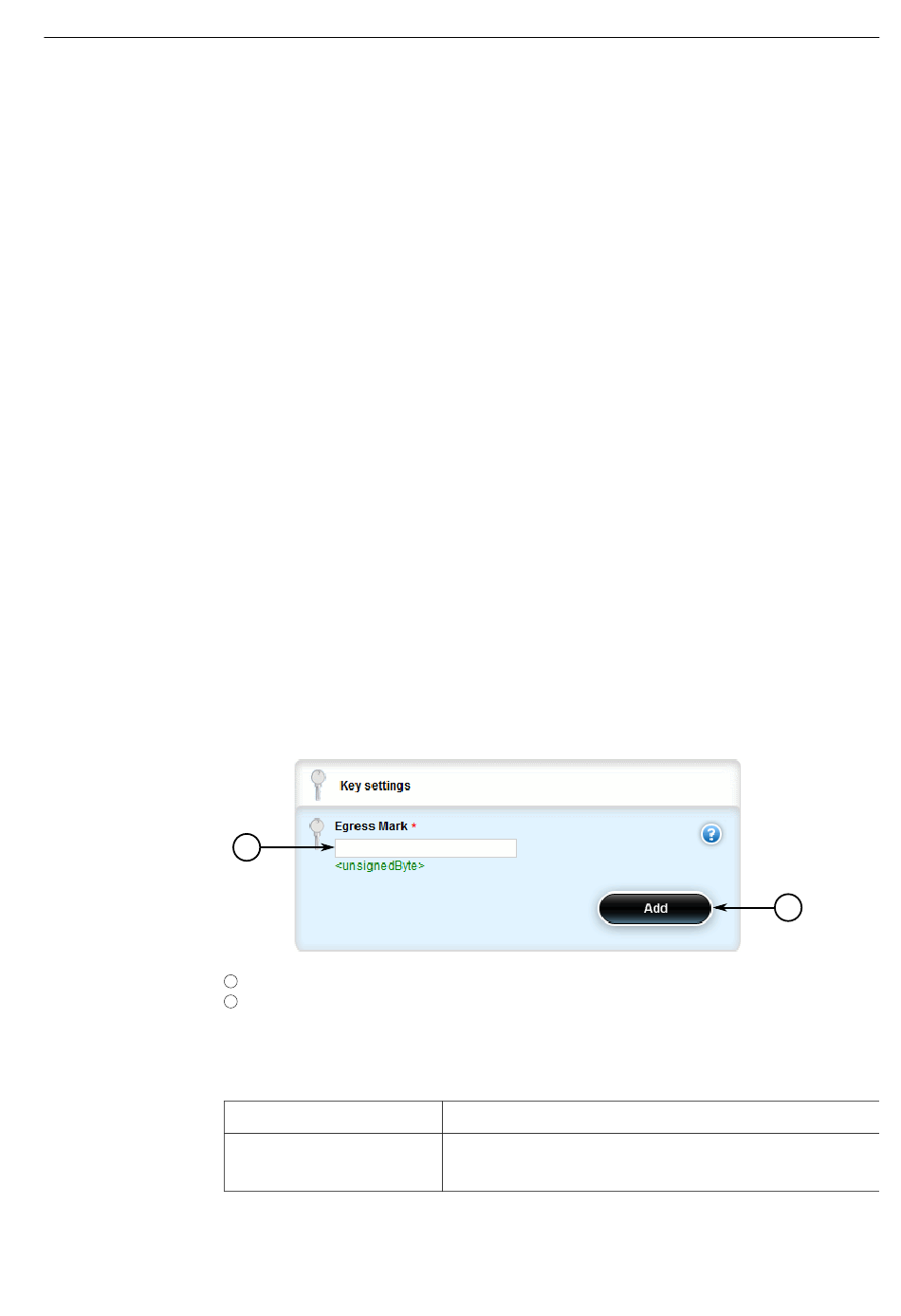

Abbildung 15.41 Formular "Key Settings"
Konfigurieren Sie nach Bedarf den/die folgenden Parameter:
Parameter
Egress Mark
Beschreibung
Synopsis: Ganzzahl zwischen 0 und 255
Kennzeichenwert.
