15.3.2 Priority-to-CoS-Mapping verwalten
Die Zuordnung von CoS zu verschiedenen IEEE 802.1p Prioritätswerten im Frame
erfolgt durch die Festlegung von Einträgen in der Priority-to-CoS-Mapping-Tabelle.
15.3.2.1 Eine Liste der Priority-to-CoS-Mapping-Einträge anzeigen
Um eine Liste der Priority-to-CoS-Mapping-Einträge anzuzeigen, navigieren Sie zu
switch » class-of-service » priority-to-cos. Falls Prioritäten konfiguriert wurden,
wird die Tabelle Priority to CoS Mapping angezeigt.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
1
Liste "CoS Weighting"
1

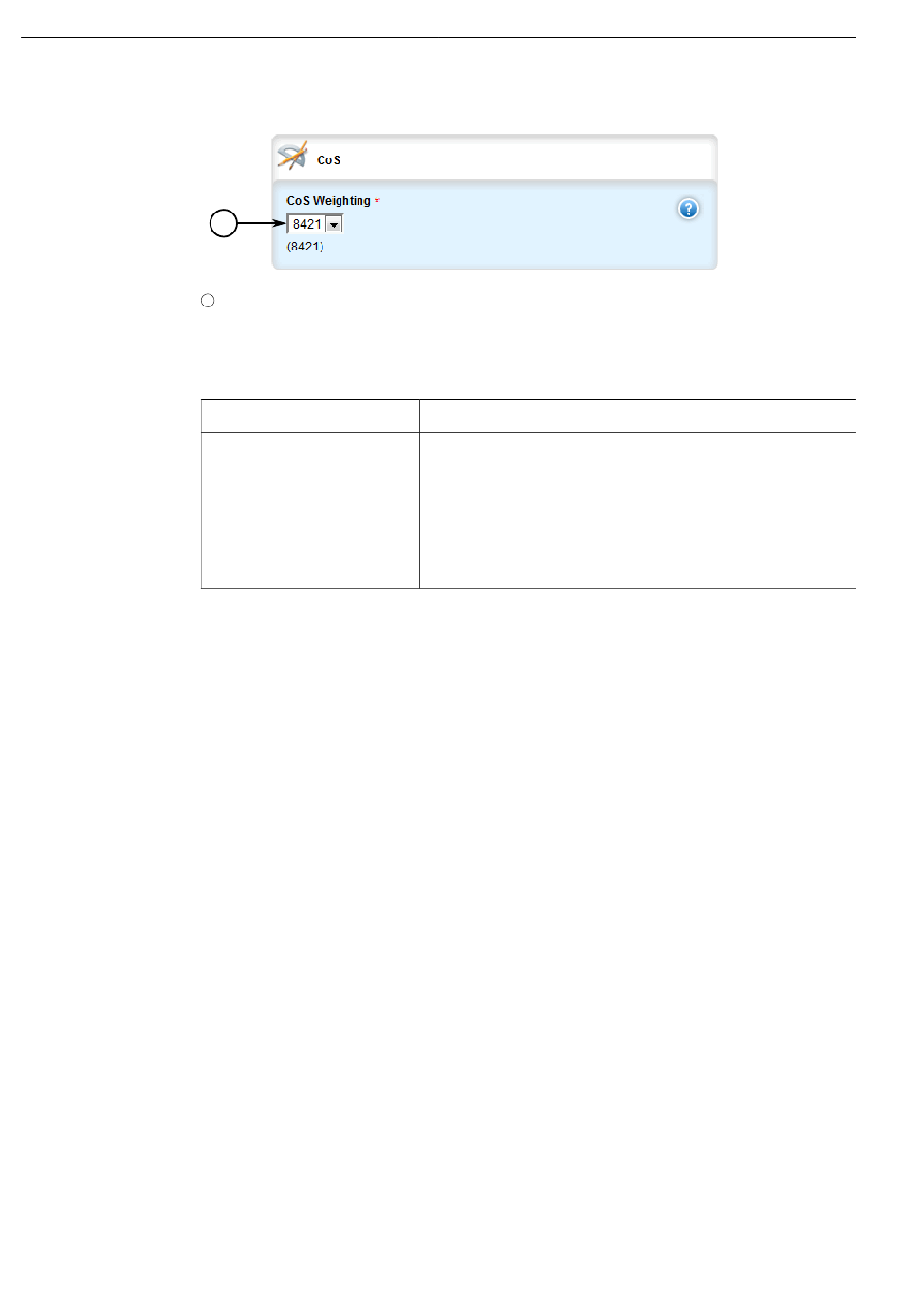

Abbildung 15.44 Formular "CoS"
Konfigurieren Sie nach Bedarf die folgenden Parameter:
Parameter
CoS Weighting
Falls erforderlich, konfigurieren Sie das CoS-Mapping entweder auf der
Grundlage der Priorität IEEE 802.1p oder des Felds Differentiated Services (DS),
das im IP-Header für jedes Paket festgelegt ist. Weitere Informationen finden
Sie unter "Einen Priority-zu-CoS Mapping-Eintrag hinzufügen (Seite 1226)"
"Hinzufügen eines DSCP-zu-CoS Mapping-Eintrags (Seite
Klicken Sie auf Commit, um die Änderungen zu speichern, oder klicken Sie
auf Revert All, um abzubrechen. Ein Bestätigungsdialog wird angezeigt. Um
fortzufahren, klicken Sie auf OK.
Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
Verkehrssteuerung und -klassifizierung
15.3.2 Priority-to-CoS-Mapping verwalten
Beschreibung
Synopsis: [ 8421 | strict ]
Standard: 8421
Bei Verkehrsblöcken können Frames, die sich in der
Warteschlange des Switch befinden, während die Übertragung
auf einem Port ansteht, unterschiedliche CoS-Prioritäten haben.
Dieser Parameter gibt den Bewertungsalgorithmus für die
Übertragung von CoS-Frames mit unterschiedlicher Priorität an.
oder
1229)".
