Verkehrssteuerung und -klassifizierung
15.2.7 QoS-Mapping für VLANs verwalten
10. Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
15.2.7.3 Löschen einer QoS-Map
Um eine QoS-Map aus einer VLAN-Verbindung zu löschen, gehen Sie wie folgt vor:
1.
2.
3.
4.
5.
1218
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu:
• Bei Switched-Ethernet-Ports
switch » vlans » all-vlans » {id} » qosmap, wobei {id} die ID für das VLAN
ist.
• Bei nur-routingfähigen Ethernet-Ports
interface » eth » {name} » vlan » {id} » qosmap, wobei {name} die
Bezeichnung der Schnittstelle und {id} die ID des VLAN ist.
• Bei virtuellen Switches
interface » virtualswitch » {id} » vlan » {vlan-id} » qosmap, wobei {id} die
ID des virtuellen Switch und {vlan-id} die ID des VLAN ist.
Die Tabelle QoS Map Settings wird angezeigt.
1 2
Schaltfläche "Add"
1
Schaltfläche "Edit"
2
Schaltfläche "Delete"
3

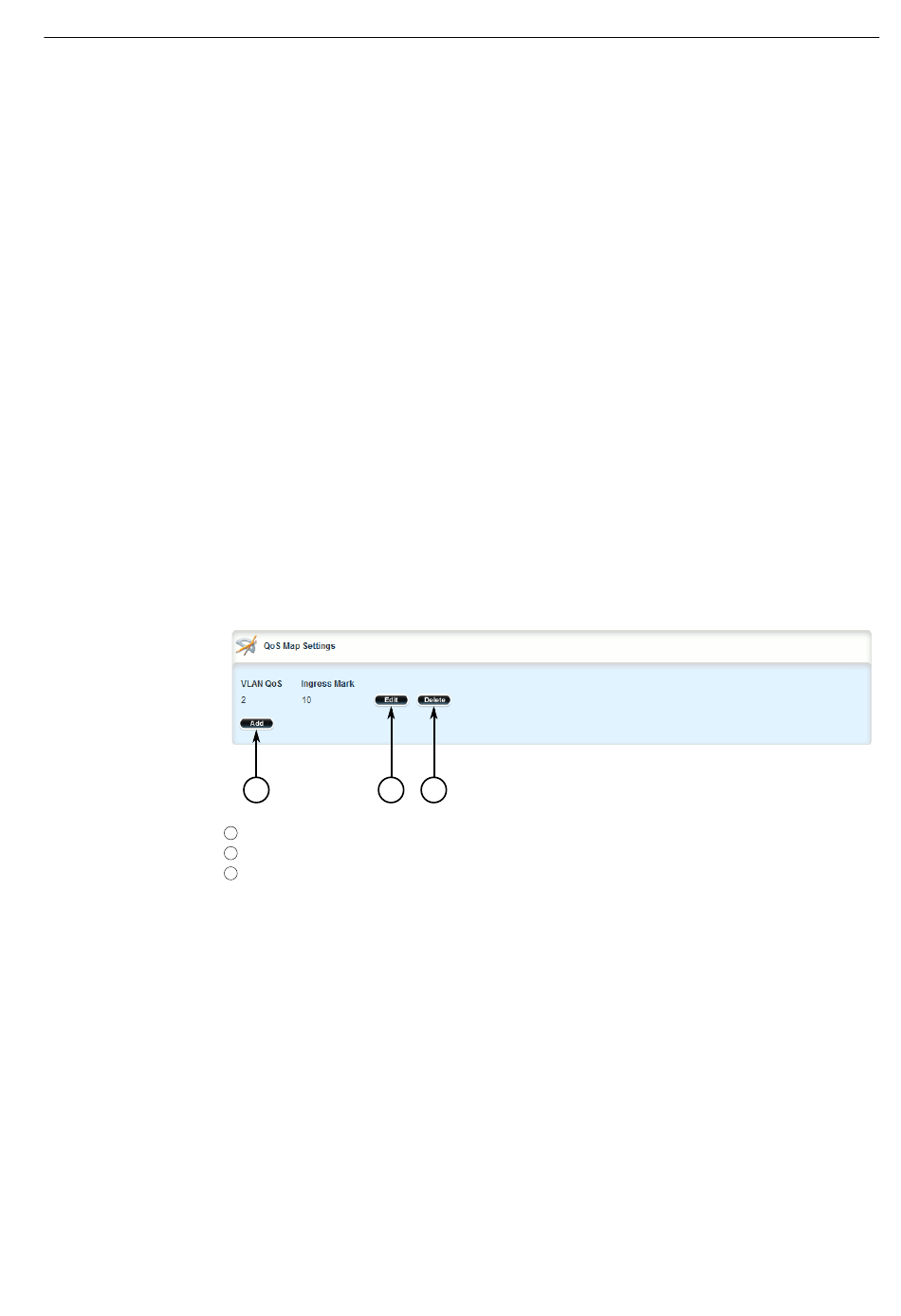

Abbildung 15.39 Tabelle "QoS Map Settings"
Klicken Sie neben der ausgewählten QoS-Map auf Delete.
Klicken Sie auf Commit, um die Änderungen zu speichern, oder klicken Sie
auf Revert All, um abzubrechen. Ein Bestätigungsdialog wird angezeigt. Um
fortzufahren, klicken Sie auf OK.
Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
3
