13.4.7.1 Statistik für MST-Instanzen je Port anzeigen
Um MSTI (Multiple Spanning Tree Instance)-Statistiken für einzelne Switched-
Ethernet-Ports und/oder Ethernet-Trunk-Schnittstellen anzuzeigen, navigieren Sie
zu switch » spanning-tree » port-msti-id » {id} » port-msti-stats, wobei {id} die ID
für die MST-Instanz ist. Die Tabelle MSTP Port Statistics wird angezeigt. Geben Sie
Folgendes :

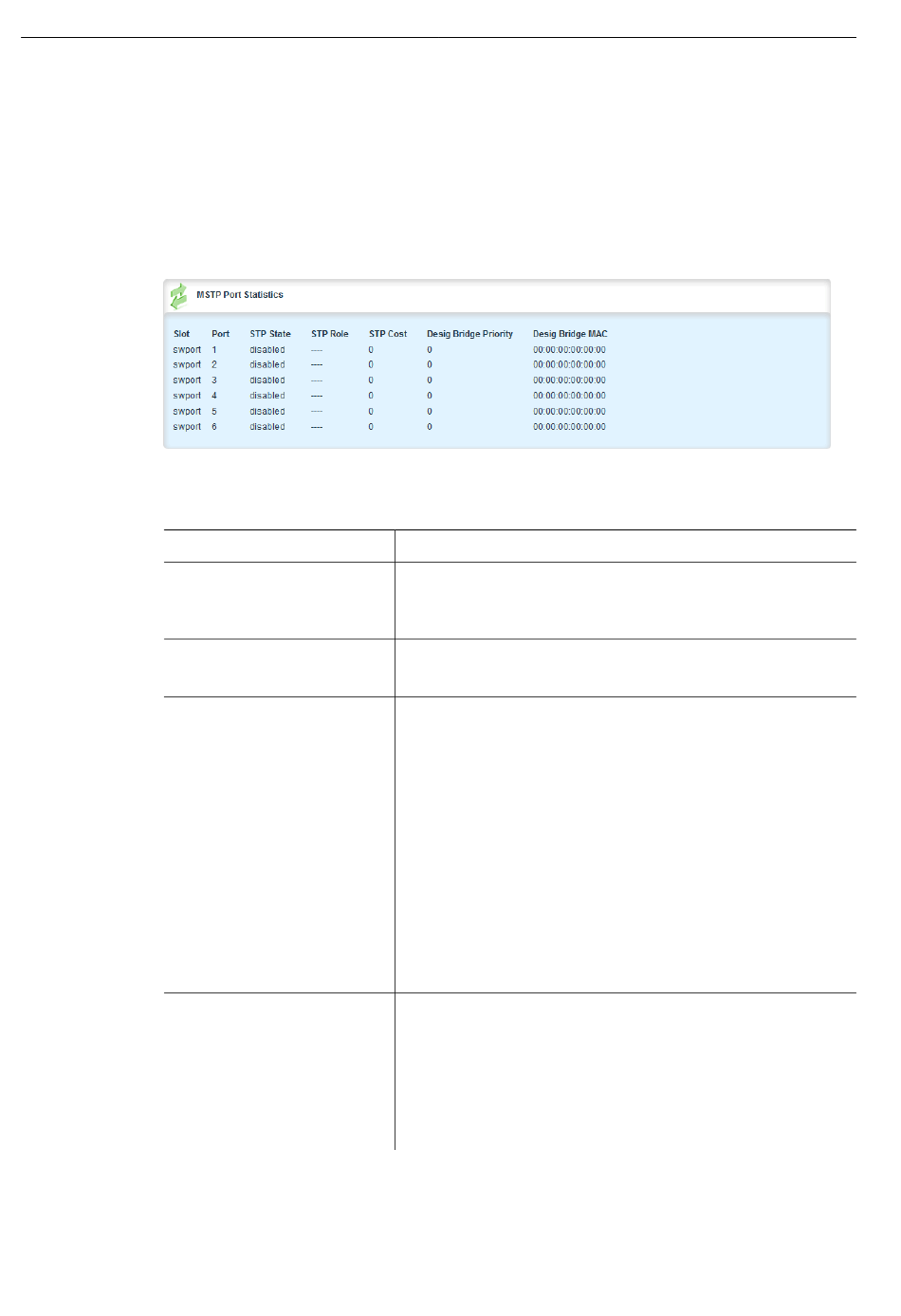

Abbildung 13.93
Diese Tabelle liefert folgende Informationen:
Slot
Port
STP State
STP Role
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Tabelle "MSTP Port Statistics"
Parameter
Synopsis: [ sm | lm1 | lm2 | lm3 | lm4 | lm5 | lm6 | swport | eth |
serport | celport | wlanport | trnk ]
Steckplatz des Moduls, das diesen Port enthält.
Synopsis: Ganzzahl zwischen 1 und 16
Portnummer, wie auf der Frontscheibe des Switch aufgedruckt.
Synopsis: [ disabled | blocking | listening | learning | forwarding |
linkDown | discarding ]
Status dieser Schnittstelle im Spanning Tree:
•
•
•
•
•
Synopsis: [ ---- | root | designated | alternate | backup | master ]
Rolle dieses Ports im Spanning Tree:
•
•
13.4.7 MST-Instanzen nach Ports verwalten
Beschreibung
Disabled: Das Spanning Tree Protocol (STP) ist an diesem Port
deaktiviert.
Link Down: STP ist an diesem Port aktiviert, aber die
Verbindung ist "down".
Discarding: Die Verbindung wird in der STP-Topologie nicht
verwendet, aber sie ist in Bereitschaft.
Learning: Der Port lernt MAC-Adressen, um eine Überflutung
zu verhindern, wenn er mit der Weiterleitung des Verkehrs
beginnt.
Forwarding: Der Port leitet Verkehr weiter.
Designated: Der Port ist für das Local Area Network (LAN)
bestimmt, mit dem er verbunden ist (d. h. an dessen Root er
Verkehr leitet).
Root: Der einzige Port auf der Bridge, der für Konnektivität zur
Root-Bridge sorgt.
Netzwerkredundanz
