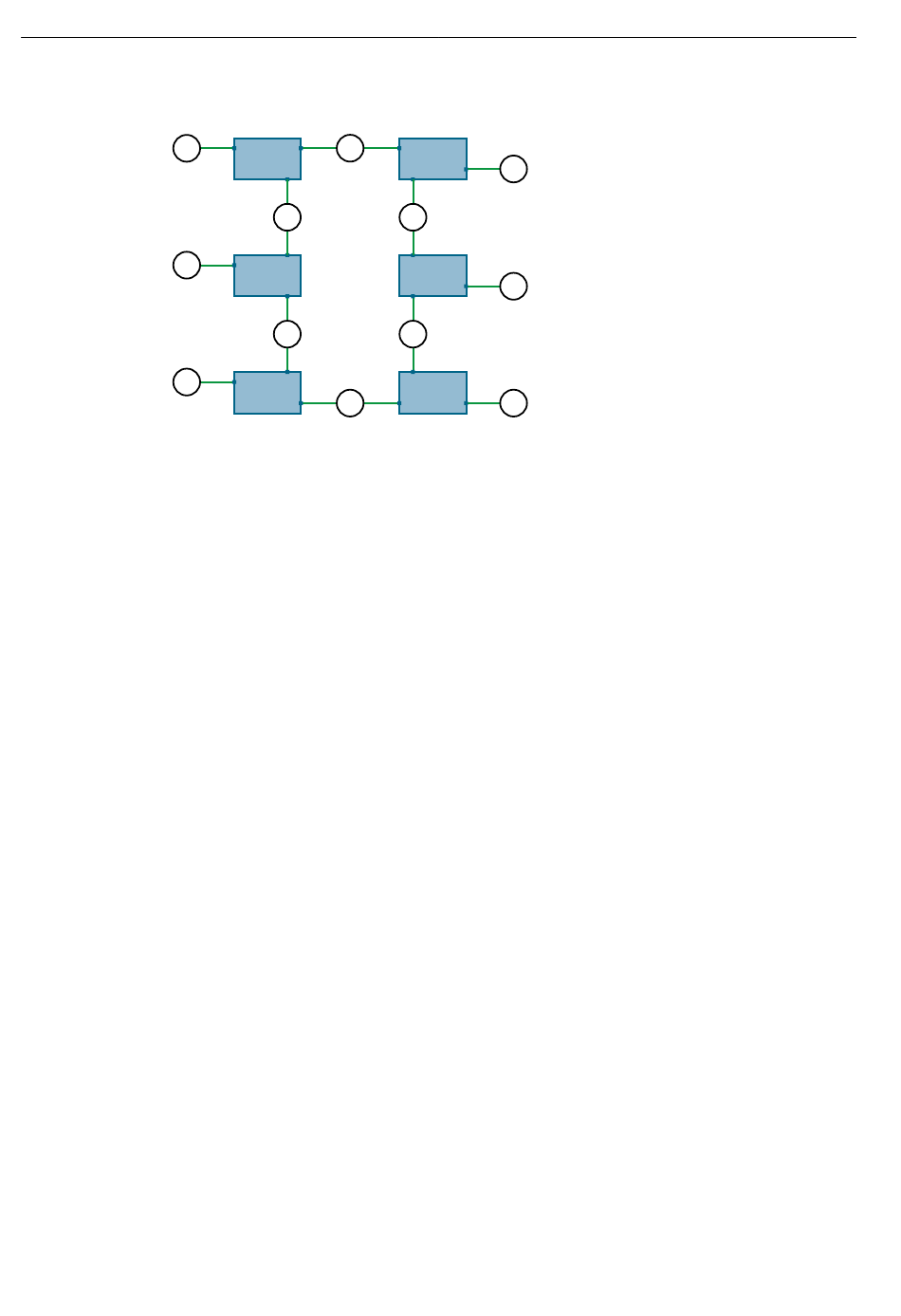

Abbildung 13.82
Um eine Ring-Backbone-Konfiguration mit RSTP aufzubauen, gehen Sie wie folgt vor:
1.
2.
3.
4.
5.
6.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
2
1
B
111
111
3
L
1
3
666
111
2
J
1
3
555
2
111
H
Beispiel - Ring-Backbone-Konfiguration
Wählen Sie die Designparameter für das Netzwerk.
Welche Anforderungen gelten für Robustheit und Netzwerk-Failover/
Wiederherstellungszeiten? Ring-Backbones werden üblicherweise gewählt, wenn
kosteneffektive und zugleich robuste Netzwerkaufbauten erforderlich sind.
Identifizieren Sie erforderliche Legacy-Unterstützung und Ports mit
Einschränkungen hinsichtlich Halbduplex und gemeinsamen Medien.
Diese Bridges dürfen nicht verwendet werden, wenn die Netzwerk-Failover/
Wiederherstellungszeiten minimiert werden sollen.
Identifizieren Sie Edge-Ports.
Ports, die sich mit Hostcomputern, IEDs und Controllern verbinden, können auf
Edge-Ports gesetzt werden, um einen schnellen Übergang in den Forwarding-
Zustand zu gewährleisten und um die Anzahl der Topologieänderungs-
Benachrichtigungen im Netzwerk zu reduzieren.
Wählen Sie die Root-Bridge.
Die Root-Bridge kann zum Gleichsetzen der Anzahl von Bridges, der Anzahl von
Stationen oder Datenverkehrsmenge an jedem ihrer Enden gewählt werden. Es
gilt zu berücksichtigen, dass der Ring an einer Stelle immer unterbrochen ist und
dass der Verkehr immer durch die Root fließt.
Weisen Sie dem Ring Bridge-Prioritäten zu.
Weitere Informationen finden Sie im RUGGEDCOM White Paper "
des Rapid Spanning Tree Protocol in Ring-Netzwerktopologien [https://
assets.new.siemens.com/siemens/assets/api/uuid:d4af5d17-728c-493f-
b00a-9c4db67b23ed/RSTP-whitepaper-EN-09-2020.pdf]
Entscheiden Sie sich für eine Strategie zur Berechnung der Portkosten.
Es wird empfohlen, den automatisch ausgehandelten Kostenstil zu verwenden,
es sei denn, der Netzwerkwerkaufbau erfordert eine Änderung des automatisch
