Siemens SIMATIC NET RUGGEDCOM RX5000 Konfigurationshandbuch Seite 960

6.
12.11.5 VRF-Definitionen verwalten
VRF-Definitionen stellen einzelne CE-(Customer Edge)-Router in der VRF-Topologie
dar. RUGGEDCOM ROX II unterstützt insgesamt bis zu acht Definitionen, wobei jede
aus einem eindeutigen VRF-Namen, einer optionalen Beschreibung und einem Route
Distinguisher (RD) besteht. Der Route Distinguisher ist ein 8-Oktett-Feld, das meist
aus einer AS-Nummer oder IP-Adresse, gefolgt von einem Doppelpunkt (:) und der
Standort-ID (z.B. 6500:20 oder 172.20.120.12:10) besteht. Mit dem Präfix für die
IPv4-Adresse der zugehörigen Schnittstelle erkennt sie eindeutig jedes IP-Paket,
wodurch der Provider Edge (PE) bestimmen kann, zu welchem VPN-Tunnel das Paket
gehört.
Jeder VRF-Definition können auch ein oder mehrere Routenziele zugeordnet werden.
12.11.5.1 Eine Liste der VRF-Definitionen anzeigen
Um eine Liste der VRF-Definitionen anzuzeigen, navigieren Sie zu global » vrf.
Falls Definitionen konfiguriert wurden, wird die Tabelle VRF Definition List
Configuration angezeigt.

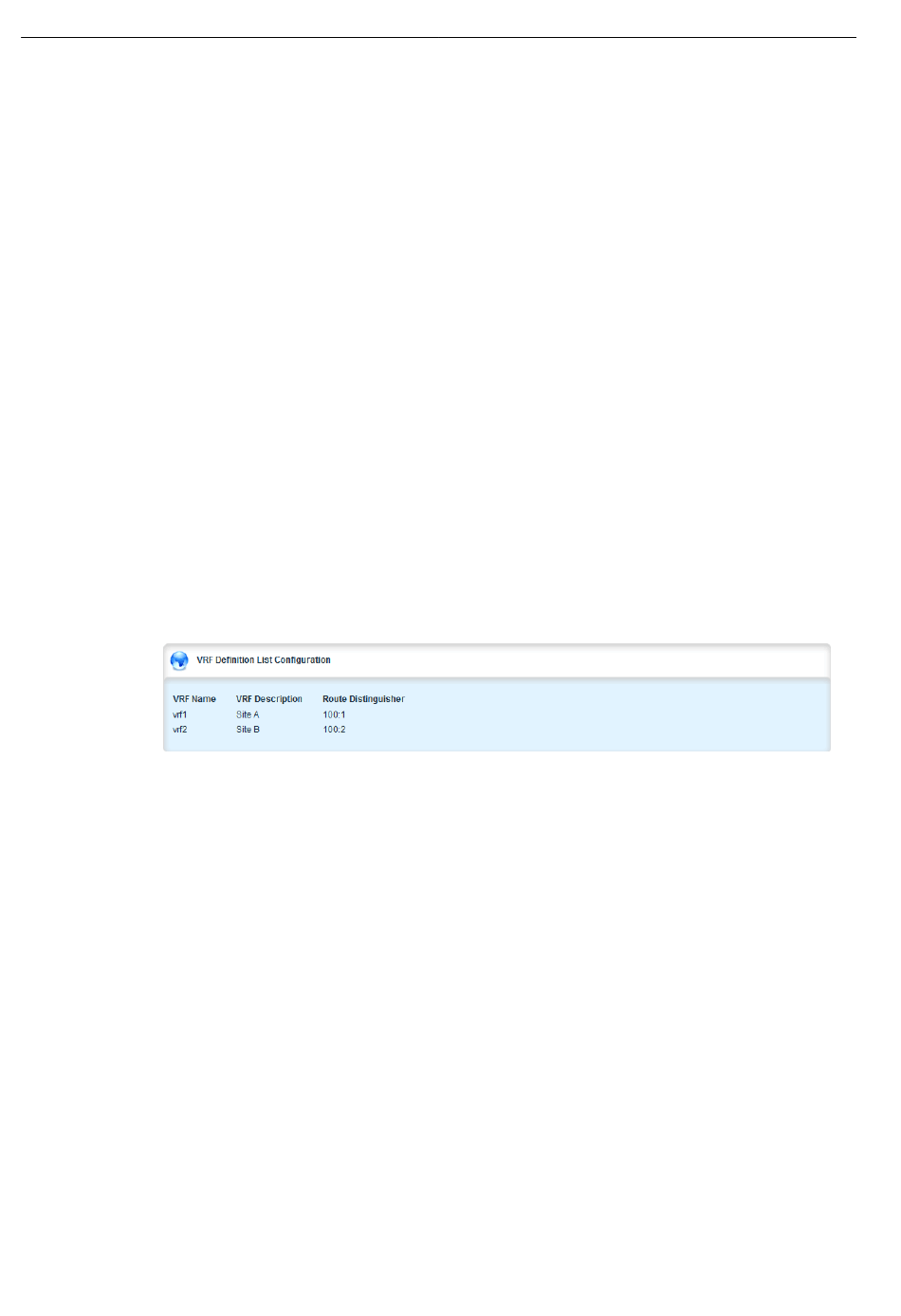

Abbildung 12.244 Tabelle "VRF Definition List Configuration"
Falls keine Definitionen konfiguriert wurden, fügen Sie je nach Bedarf Definitionen
hinzu. Weitere Informationen finden Sie unter
(Seite
12.11.5.2 Hinzufügen einer VRF-Definition
Um eine VRF-Definition hinzuzufügen, gehen Sie wie folgt vor:
1.
2.
RUGGEDCOM ROX II v2.15 Weboberfläche
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
915)".
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu global » vrf und klicken Sie auf <Add definition>. Das
Formular Key Settings wird angezeigt.
Unicast- und Multicast-Routing
12.11.5 VRF-Definitionen verwalten
"Hinzufügen einer VRF-Definition
915
