Tunnel und VPNs
11.2.6 Filterregeln verwalten
5.
6.
588
1
2
3
4
5
Liste "Action"
1
Feld "Source MAC Address"
2
Feld "Destination MAC Address"
3
Feld "Protocol"
4
IED-Name in GOOSE
5

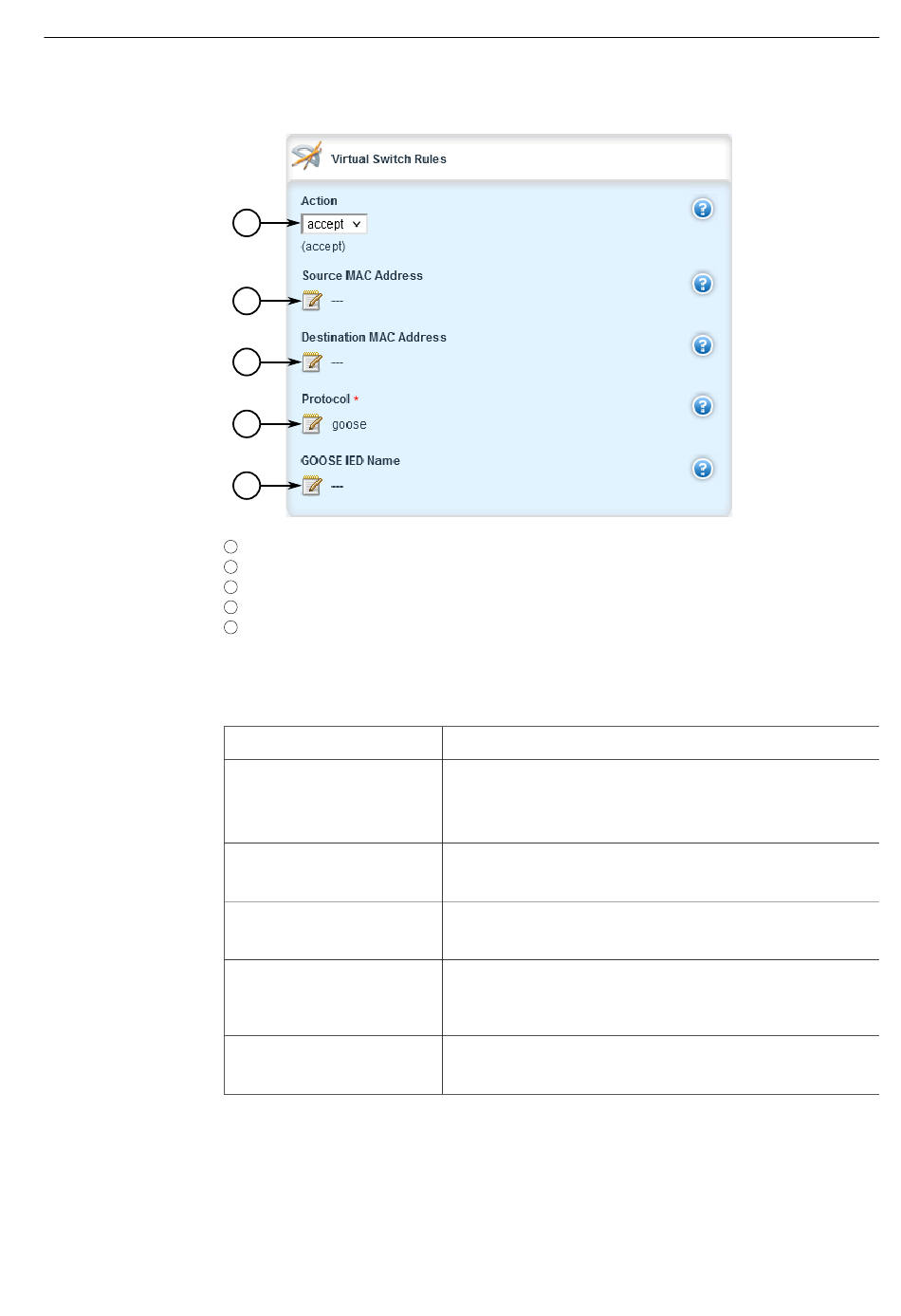

Abbildung 11.19 Formular "Virtual Switch Rules"
Konfigurieren Sie nach Bedarf den/die folgenden Parameter:
Parameter
Action
Source MAC Address
Destination MAC
Address
Protocol
GOOSE IED Name
Klicken Sie auf Commit, um die Änderungen zu speichern, oder klicken Sie
auf Revert All, um abzubrechen. Ein Bestätigungsdialog wird angezeigt. Um
fortzufahren, klicken Sie auf OK.
Beschreibung
Synopsis: [ accept | drop ]
Standard: accept
Vorgang, wenn ein eingehender Frame den Kriterien entspricht.
Synopsis: Zeichenkette mit einer Länge von 17 Zeichen
Für eingehende Frames erforderliche MAC-Quelladresse.
Synopsis: Zeichenkette mit einer Länge von 17 Zeichen
Für eingehende Frames erforderliche MAC-Zieladresse.
Synopsis: Zeichenkette oder [ iso | arp | ipv4 | ipv6 | goose ]
Das vordefinierte Protokoll oder 6-stellige Zeichenkette (wie
0x88A2) zum Erstellen von Frames.
Synopsis: Zeichenkette mit einer Länge von 32 Zeichen
Der Name des IED-Geräts. Gilt nur für das GOOSE-Protokoll.
