Tunnel und VPNs
11.4.5 Sitzungen für L2TPv3-Tunnel verwalten
4.
5.
11.4.5 Sitzungen für L2TPv3-Tunnel verwalten
Dieser Abschnitt beschreibt, wie Sie Sitzungen für L2TPv3-Tunnel erstellen und
verwalten können. Ein L2TPv3 kann bis zu 128 aktive Sitzungen unterstützen.
11.4.5.1 Eine Liste der Sitzungen anzeigen
Um eine Liste der Sitzungen, die für einen L2TPv3-Tunnel definiert sind, anzuzeigen,
navigieren Sie zu tunnel » l2tpv3 » static | dynamic » tunnel » {name} » session,
wobei {name} die Bezeichnung des L2TPv3-Tunnels ist. Falls Sitzungen konfiguriert
wurden, wird die Tabelle Static L2TPv3 Sessions oder Dynamic L2TPv3 Sessions
angezeigt.

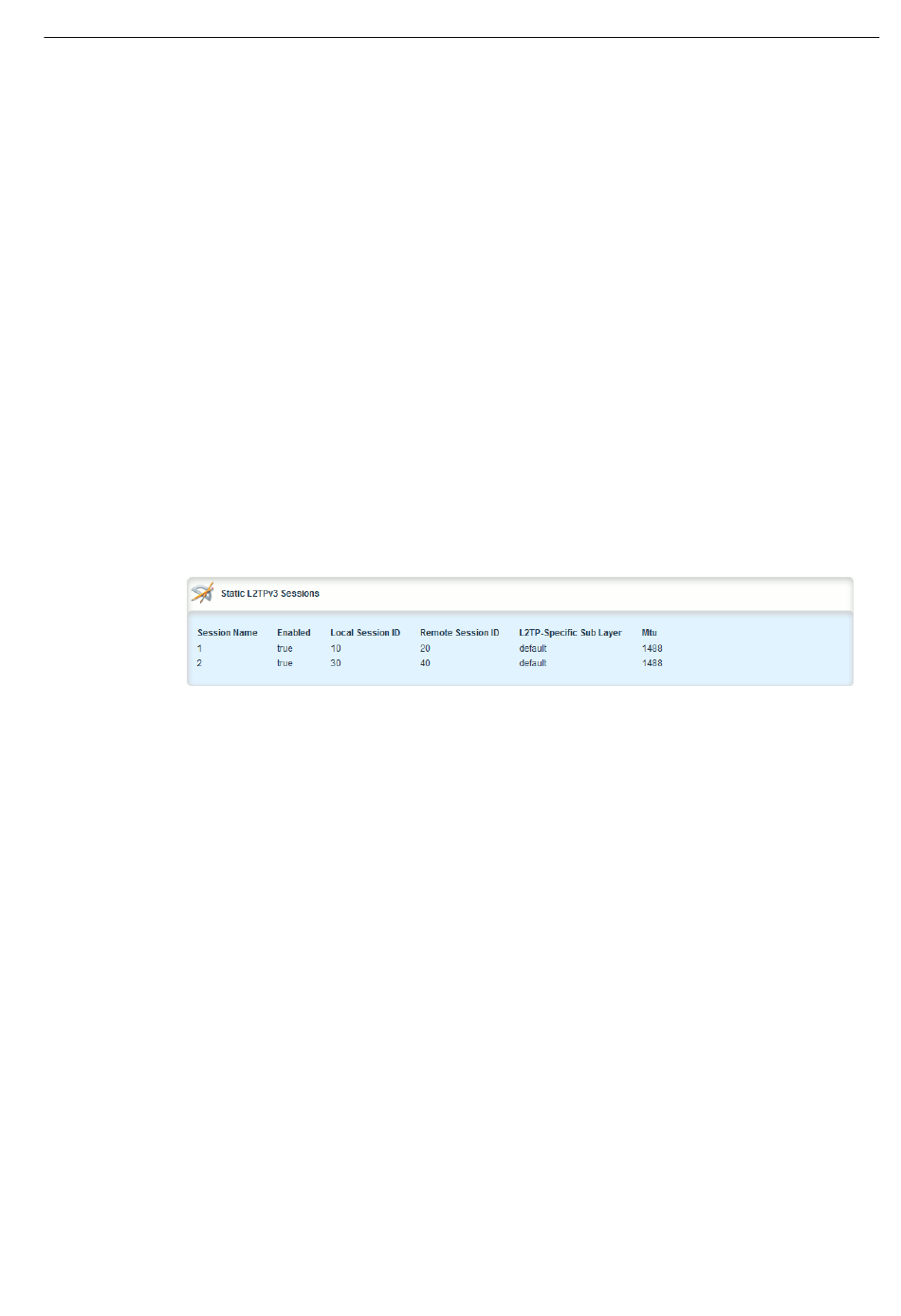

Abbildung 11.46
Falls keine Sitzungen konfiguriert wurden, fügen Sie je nach Bedarf Sitzungen hinzu.
Weitere Informationen finden Sie unter
11.4.5.2 Hinzufügen einer Sitzung
Um einem statischen oder dynamischen L2TPv3-Tunnel eine Sitzung hinzuzufügen,
gehen Sie wie folgt vor:
1.
2.
3.
612
Klicken Sie auf Commit, um die Änderungen zu speichern, oder klicken Sie
auf Revert All, um abzubrechen. Ein Bestätigungsdialog wird angezeigt. Um
fortzufahren, klicken Sie auf OK.
Klicken Sie auf Exit Transaction oder nehmen Sie weitere Änderungen vor.
Tabelle "Static L2TPv3 Sessions" (Beispiel)
Ändern Sie den Modus in Edit Private oder Edit Exclusive.
Navigieren Sie zu tunnel » l2tpv3 » static | dynamic » tunnel » {name} »
session, wobei {name} die Bezeichnung des L2TPv3-Tunnels ist.
Klicken Sie auf <Add session>. Das Formular Key Settings wird angezeigt.
"Hinzufügen einer Sitzung (Seite
Konfigurationshandbuch, 05/2022, C79000-G8900-1534-02
612)".
RUGGEDCOM ROX II v2.15 Weboberfläche
