Systemaufbau
Anschlüsse

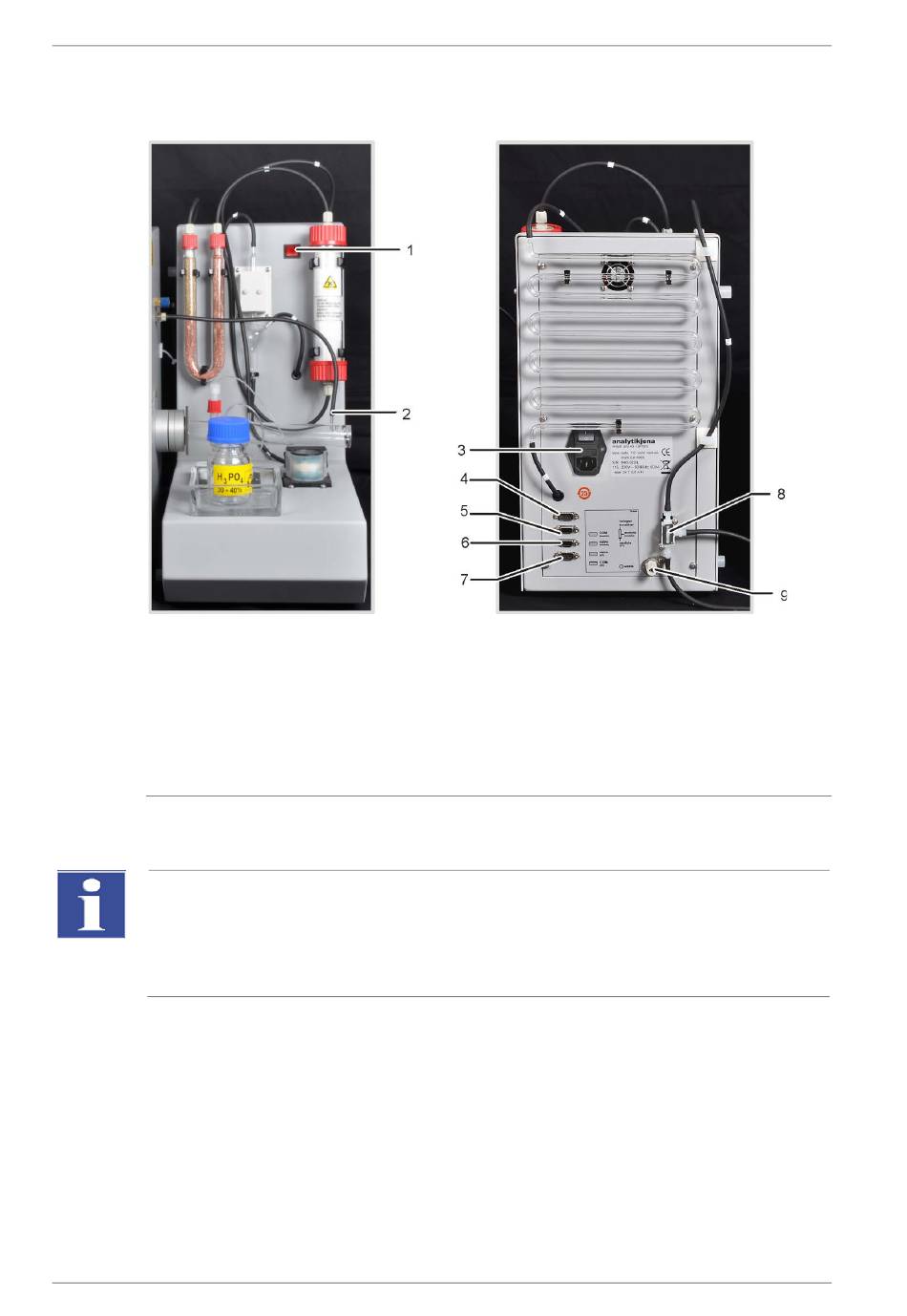

Die Anschlüsse befinden sich auf der Rückseite des Automatischen TIC-Feststoffmoduls.
1 Netzschalter
2 Gasanschluss für Sauerstoff am TIC-Reaktor
3 Netzeingangsmodul mit Netzschalter und Siche-
rungshalter
4 Anschluss „COM module" zum Anschluss an das
C/S-Modul
5 Anschluss „valve module" zum Anschluss an das
C/S-Modul
Abb. 23
WICHTIG
Das Automatische TIC-Feststoffmodul ist mit zwei Netzschaltern ausgerüstet. Da der Schal-
ter am Netzeingangsmodul unter der Kondensatschlange schwer zugänglich ist, gibt es ei-
nen zweiten an der Vorderseite. Beide Netzschalter müssen im Betrieb eingeschaltet sein.
Um das Gerät auszuschalten, genügt es, den Schalter auf der Vorderseite zu betätigen.
38
Anschlüsse am Automatischen TIC-Feststoffmodul
Version 01.16
6 Anschluss „valve HT" zum Anschluss an den
multi EA 4000
5 Anschluss „COM HT" zum Anschluss an den
multi EA 4000
8 Umschaltventil
9 Anschluss für den Abfallschlauch zum Ableiten
des Kondensats
