Transport und Lagerung
10.3.2

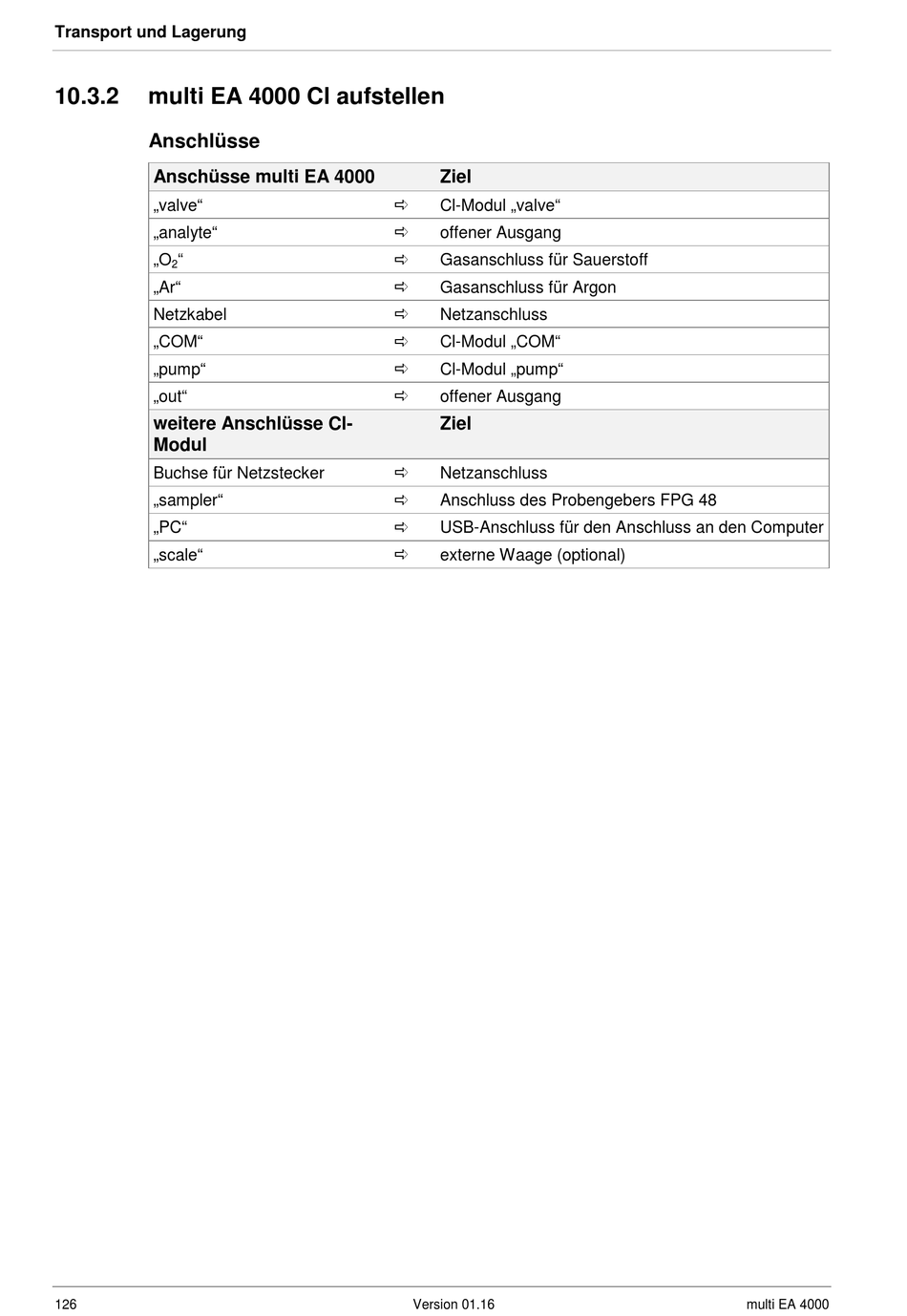

multi EA 4000 Cl aufstellen

Anschlüsse
Anschüsse multi EA 4000
„valve"
„analyte"
„O "
2
„Ar"
Netzkabel
„COM"
„pump"
„out"
weitere Anschlüsse Cl-
Modul
Buchse für Netzstecker
„sampler"
„PC"
„scale"
126
Ziel

Cl-Modul „valve"

offener Ausgang

Gasanschluss für Sauerstoff

Gasanschluss für Argon

Netzanschluss

Cl-Modul „COM"

Cl-Modul „pump"

offener Ausgang
Ziel

Netzanschluss

Anschluss des Probengebers FPG 48

USB-Anschluss für den Anschluss an den Computer

externe Waage (optional)
Version 01.16 multi EA 4000
