Transport und Lagerung
10.3.3

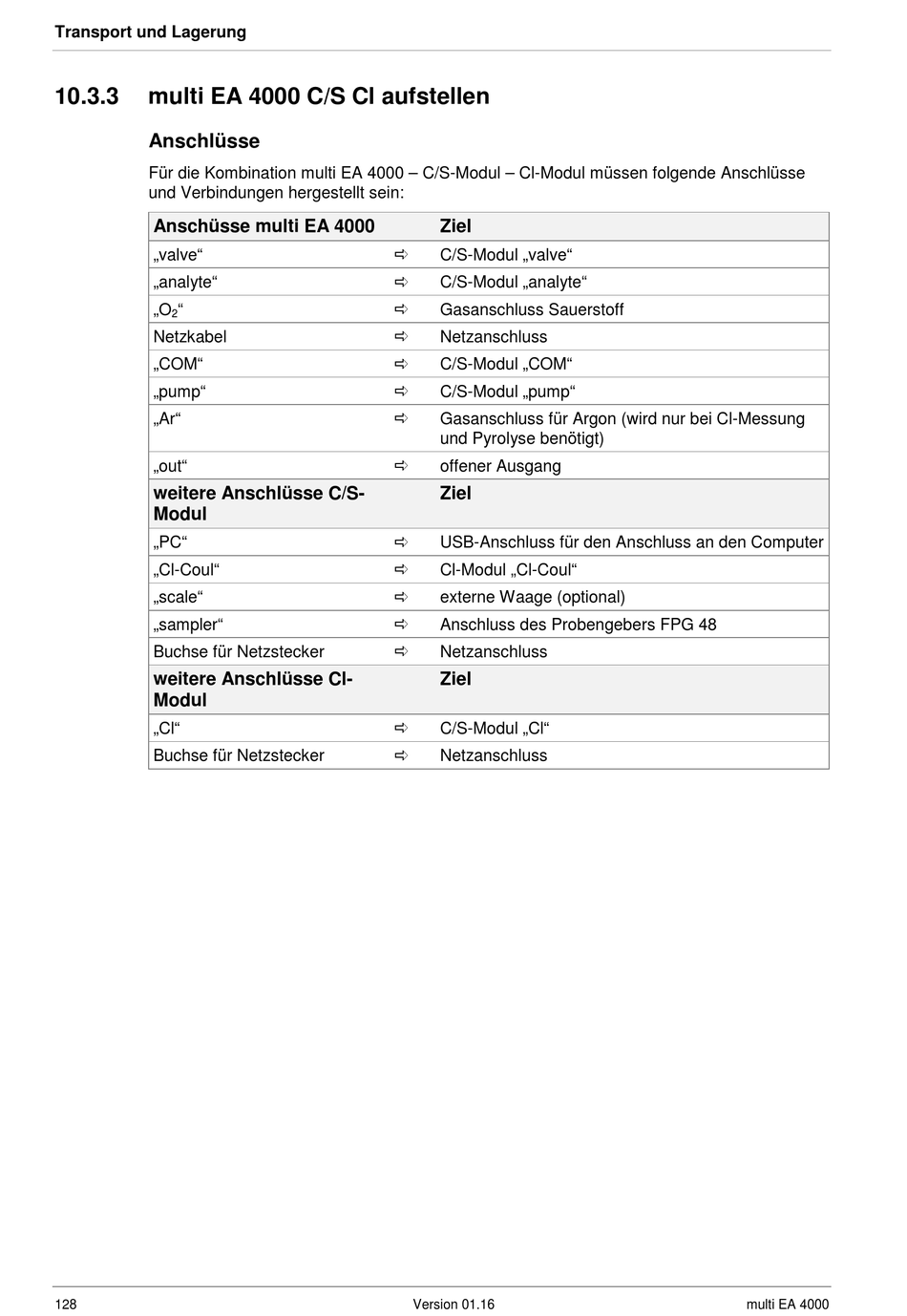

multi EA 4000 C/S Cl aufstellen

Anschlüsse
Für die Kombination multi EA 4000 – C/S-Modul – Cl-Modul müssen folgende Anschlüsse
und Verbindungen hergestellt sein:
Anschüsse multi EA 4000
„valve"
„analyte"
„O "
2
Netzkabel
„COM"
„pump"
„Ar"
„out"
weitere Anschlüsse C/S-
Modul
„PC"
„Cl-Coul"
„scale"
„sampler"
Buchse für Netzstecker
weitere Anschlüsse Cl-
Modul
„Cl"
Buchse für Netzstecker
128
Ziel

C/S-Modul „valve"

C/S-Modul „analyte"

Gasanschluss Sauerstoff

Netzanschluss

C/S-Modul „COM"

C/S-Modul „pump"

Gasanschluss für Argon (wird nur bei Cl-Messung
und Pyrolyse benötigt)

offener Ausgang
Ziel

USB-Anschluss für den Anschluss an den Computer

Cl-Modul „Cl-Coul"

externe Waage (optional)

Anschluss des Probengebers FPG 48

Netzanschluss
Ziel

C/S-Modul „Cl"

Netzanschluss
