Analytik Jena multi EA 4000 Betriebsanleitung Seite 39

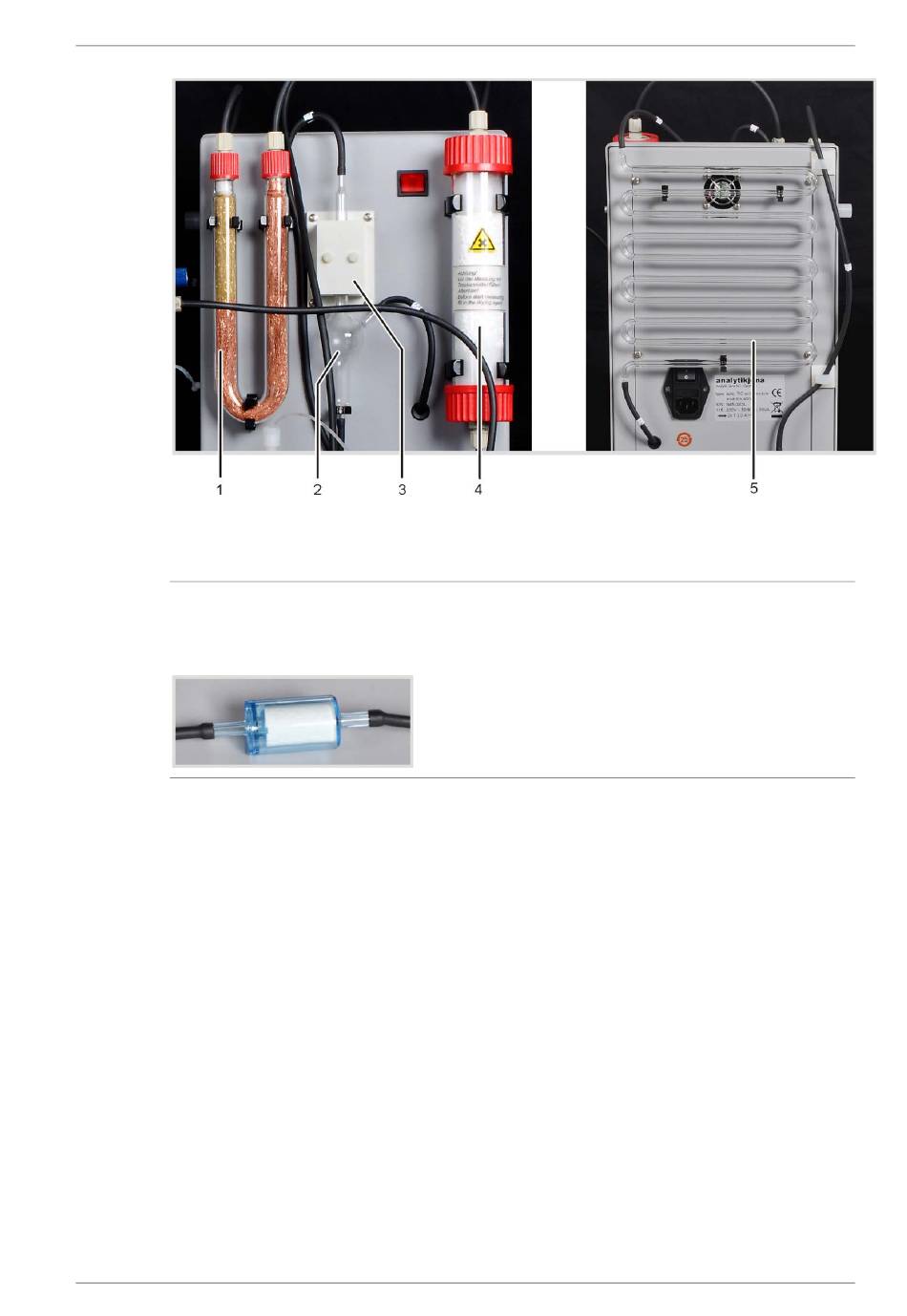

1 Halogenidfalle
2 Kondensatgefäß
3 Peltier-Kühlblock
Abb. 21
Ein Staubfilter ist zwischen dem Umschaltventil auf der Rückseite des Automatischen TIC-
Feststoffmoduls und dem Messgaseingang des C/S-Moduls platziert.
Abb. 22
multi EA 4000
Messgastrocknung und -reinigung am Automatischen TIC-Feststoffmodul
Staubfilter vor Messgaseingang des C/S-Moduls
Version 01.16
4 Trockenrohr
5 Kondensationsschlange
Systemaufbau
37
