Systemaufbau
Abb. 6
Abb. 7
An der Rückseite des multi EA 4000 befinden sich die Gaseingänge für die Sauerstoff- und
Argonzufuhr, die Anschlüsse für die Verbindung mit dem C/S- bzw. Cl-Modul sowie das
Netzanschlusskabel.
26

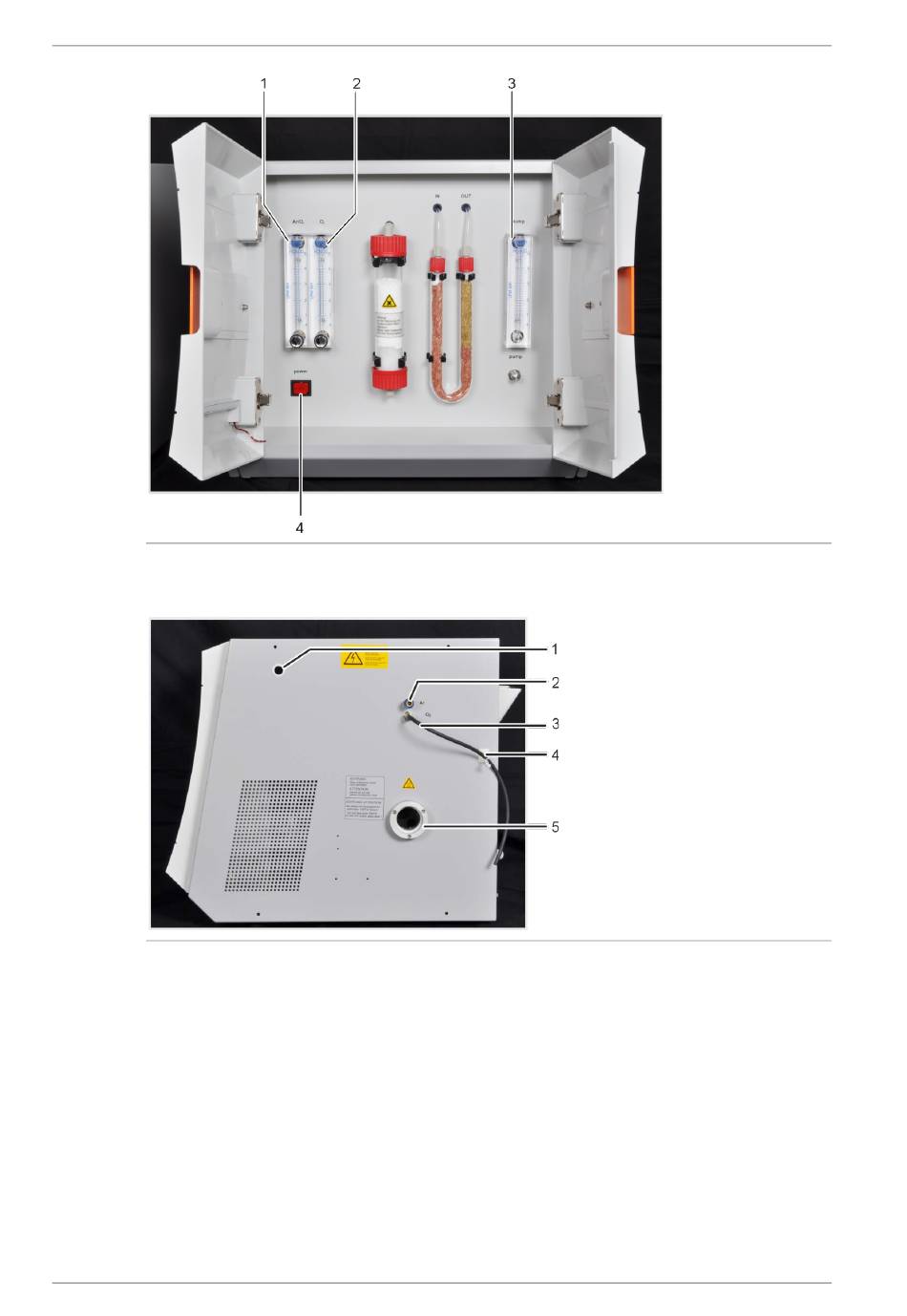

Bedienelemente hinter den Fronttüren des multi EA 4000
Anschlüsse an der rechten Seite des multi EA 4000
Version 01.16
1
Flussmesser zur
Regulierung des
Sauerstoff- bzw.
Argonstroms
„Ar/O
2
2
Flussmesser zur
Regulierung des
Sauerstoffstroms
„O
"
2
3
Flussmesser zur
Regelung des
Saugflusses
„pump"
4
Netzschalter
1
Kanal für Messgas- und Bypass-
Schläuche bei Cl-Messungen
2
Anschluss „Ar" für den Anschluss an
Verbrennungsrohr/Gasschleuse
3
Anschluss „O
" für den Anschluss an
2
Verbrennungsrohr/Gasschleuse/TIC-
reaktor
4
Clip zur Fixierung des Sauerstoff-
schlauchs
5
Öffnung des Verbrennungsofens mit
Schleusenkupplung für Verbren-
nungsrohre
