1

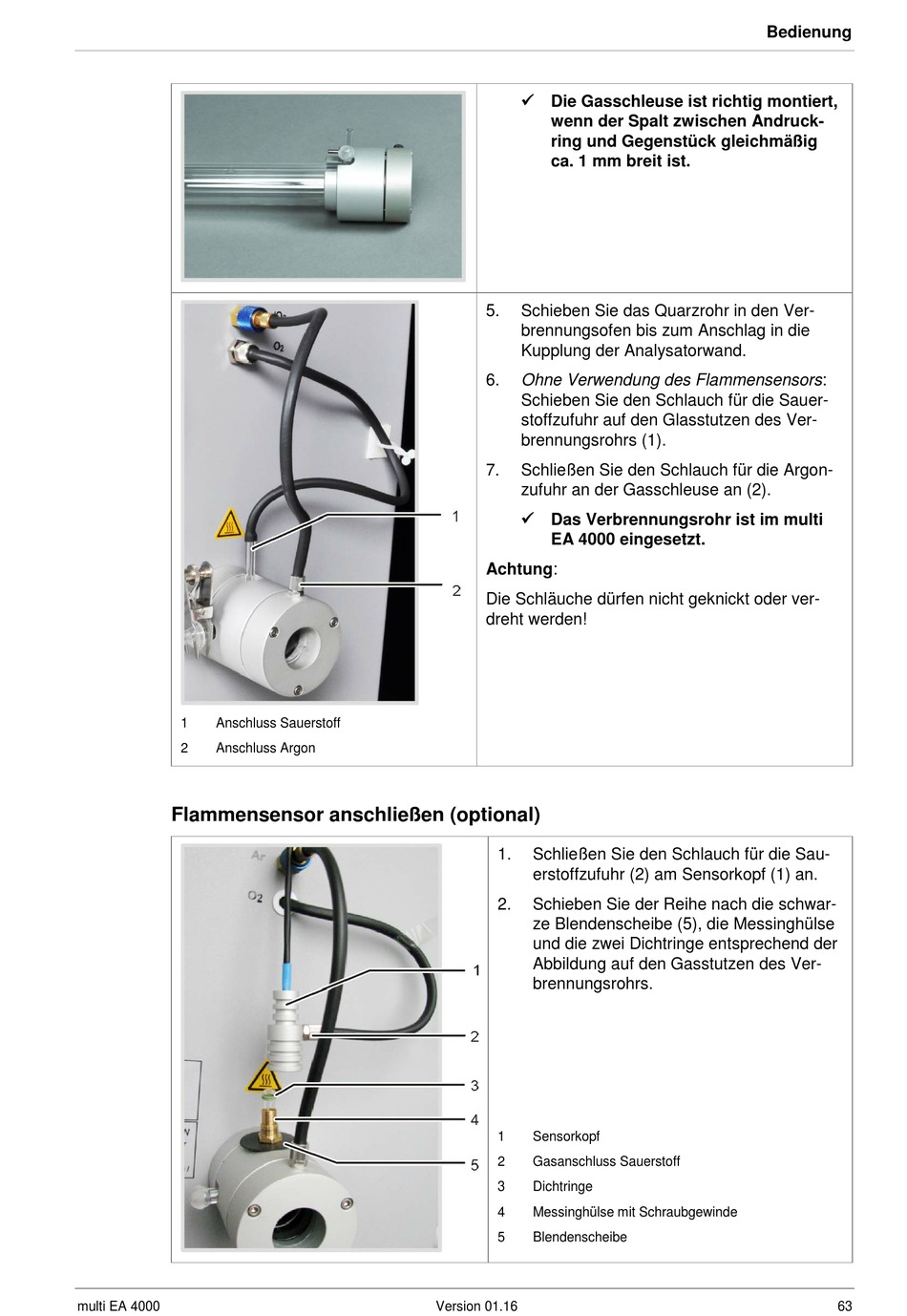

Anschluss Sauerstoff
2
Anschluss Argon
Flammensensor anschließen (optional)
multi EA 4000
Die Gasschleuse ist richtig montiert,
wenn der Spalt zwischen Andruck-
ring und Gegenstück gleichmäßig
ca. 1 mm breit ist.
5.
Schieben Sie das Quarzrohr in den Ver-
brennungsofen bis zum Anschlag in die
Kupplung der Analysatorwand.
6.
Ohne Verwendung des Flammensensors:
Schieben Sie den Schlauch für die Sauer-
stoffzufuhr auf den Glasstutzen des Ver-
brennungsrohrs (1).
7.
Schließen Sie den Schlauch für die Argon-
zufuhr an der Gasschleuse an (2).
Das Verbrennungsrohr ist im multi
EA 4000 eingesetzt.
Achtung:
Die Schläuche dürfen nicht geknickt oder ver-
dreht werden!
1.
Schließen Sie den Schlauch für die Sau-
erstoffzufuhr (2) am Sensorkopf (1) an.
2.
Schieben Sie der Reihe nach die schwar-
ze Blendenscheibe (5), die Messinghülse
und die zwei Dichtringe entsprechend der
Abbildung auf den Gasstutzen des Ver-
brennungsrohrs.
1
Sensorkopf
2
Gasanschluss Sauerstoff
3
Dichtringe
4
Messinghülse mit Schraubgewinde
5
Blendenscheibe
Version 01.16
Bedienung
63
