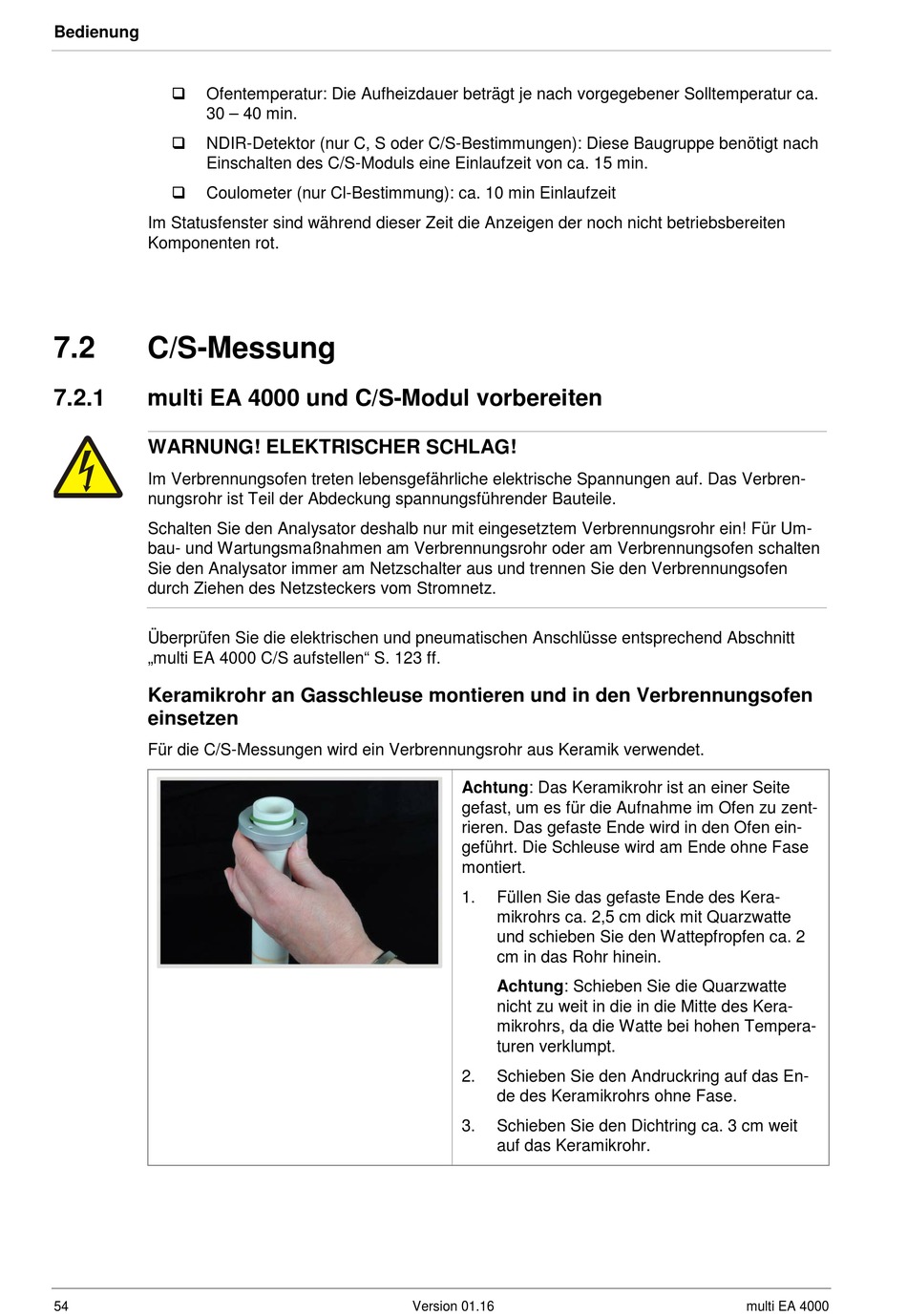

Bedienung
Ofentemperatur: Die Aufheizdauer beträgt je nach vorgegebener Solltemperatur ca.
30 – 40 min.
NDIR-Detektor (nur C, S oder C/S-Bestimmungen): Diese Baugruppe benötigt nach
Einschalten des C/S-Moduls eine Einlaufzeit von ca. 15 min.
Coulometer (nur Cl-Bestimmung): ca. 10 min Einlaufzeit
Im Statusfenster sind während dieser Zeit die Anzeigen der noch nicht betriebsbereiten
Komponenten rot.
7.2
C/S-Messung
7.2.1
multi EA 4000 und C/S-Modul vorbereiten
WARNUNG! ELEKTRISCHER SCHLAG!
Im Verbrennungsofen treten lebensgefährliche elektrische Spannungen auf. Das Verbren-
nungsrohr ist Teil der Abdeckung spannungsführender Bauteile.
Schalten Sie den Analysator deshalb nur mit eingesetztem Verbrennungsrohr ein! Für Um-
bau- und Wartungsmaßnahmen am Verbrennungsrohr oder am Verbrennungsofen schalten
Sie den Analysator immer am Netzschalter aus und trennen Sie den Verbrennungsofen
durch Ziehen des Netzsteckers vom Stromnetz.
Überprüfen Sie die elektrischen und pneumatischen Anschlüsse entsprechend Abschnitt
„multi EA 4000 C/S aufstellen" S. 123 ff.
Keramikrohr an Gasschleuse montieren und in den Verbrennungsofen
einsetzen
Für die C/S-Messungen wird ein Verbrennungsrohr aus Keramik verwendet.
54
Achtung: Das Keramikrohr ist an einer Seite
gefast, um es für die Aufnahme im Ofen zu zent-
rieren. Das gefaste Ende wird in den Ofen ein-
geführt. Die Schleuse wird am Ende ohne Fase
montiert.
1.
Füllen Sie das gefaste Ende des Kera-
mikrohrs ca. 2,5 cm dick mit Quarzwatte
und schieben Sie den Wattepfropfen ca. 2
cm in das Rohr hinein.
Achtung: Schieben Sie die Quarzwatte
nicht zu weit in die in die Mitte des Kera-
mikrohrs, da die Watte bei hohen Tempera-
turen verklumpt.
2.
Schieben Sie den Andruckring auf das En-
de des Keramikrohrs ohne Fase.
3.
Schieben Sie den Dichtring ca. 3 cm weit
auf das Keramikrohr.
