Systemaufbau
4.5

Automatisches TIC-Feststoffmodul

Das Automatische TIC-Feststoffmodul ergänzt den multi EA 4000 zur Bestimmung des TIC
(TC, TOC) in Feststoffen. Über Ansäuern und Ausblasen gebildetes Kohlendioxid wird in den
NDIR-Detektor des multi EA 4000 überführt. Folgende Analysenmodi sind möglich:

TIC-Bestimmung

TOC-Bestimmung nach Differenzverfahren

TOC-Bestimmung nach Direktverfahren
Das Automatische TIC-Feststoffmodul ist ausschließlich für den automatischen Betrieb in
Kombination mit den multi EA 4000 C bzw. multi EA 4000 C/S und dem Probengeber FPG
48 geeignet.
Das Automatische TIC-Feststoffmodul besteht aus folgenden Komponenten:

TIC-Reaktor

Phosphorsäurepumpe

Komponenten für die Messgasreinigung und Trocknung

Anschlüsse

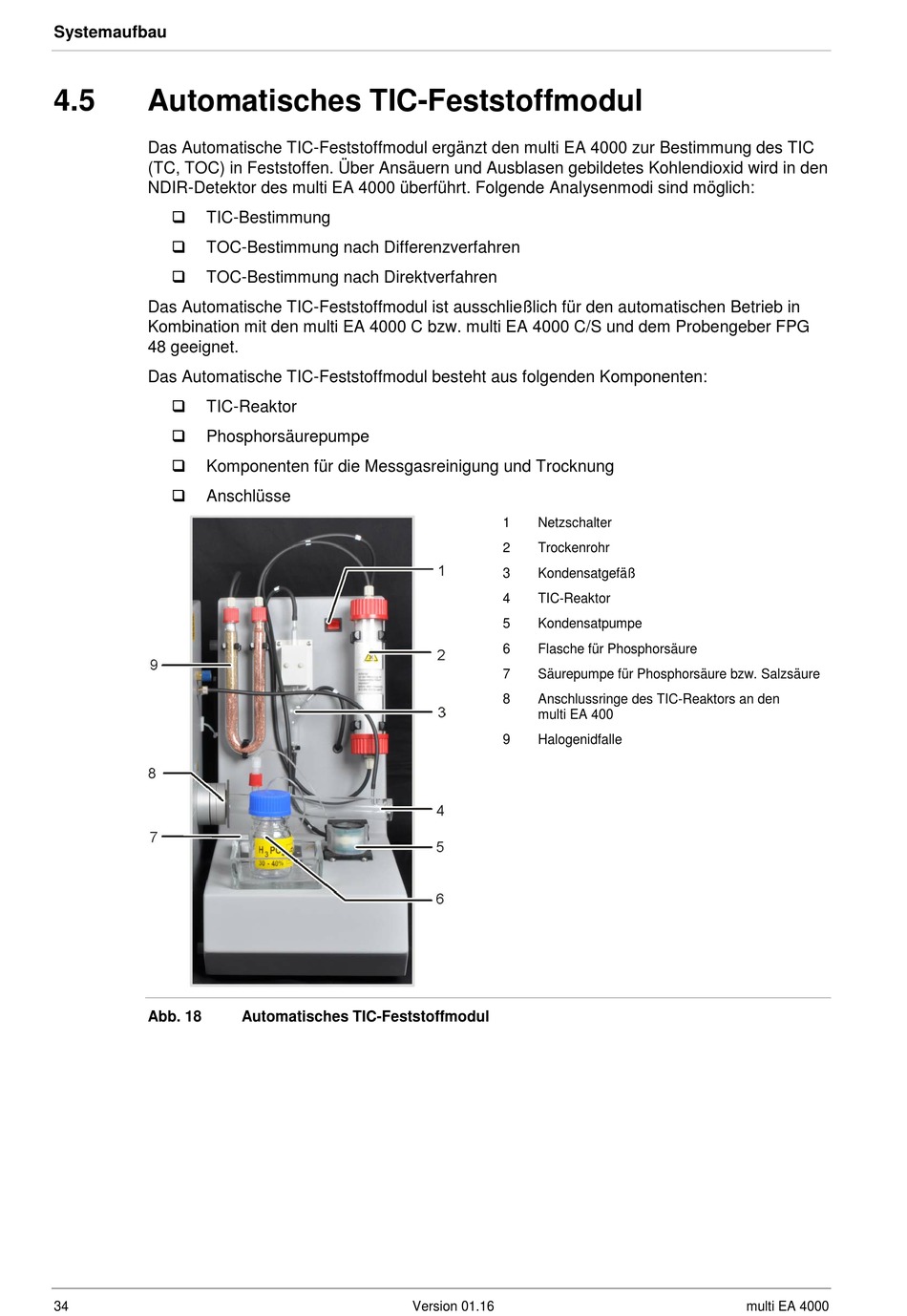

Abb. 18
34
Automatisches TIC-Feststoffmodul
Version 01.16
1 Netzschalter
2 Trockenrohr
3 Kondensatgefäß
4 TIC-Reaktor
5 Kondensatpumpe
6 Flasche für Phosphorsäure
7 Säurepumpe für Phosphorsäure bzw. Salzsäure
8 Anschlussringe des TIC-Reaktors an den
multi EA 400
9 Halogenidfalle
multi EA 4000
