Wiederinbetriebnahme Nach Transport Oder Lagerung; Multi Ea 4000 C/S Aufstellen; Anschlüsse - Analytik Jena multi EA 4000 Betriebsanleitung

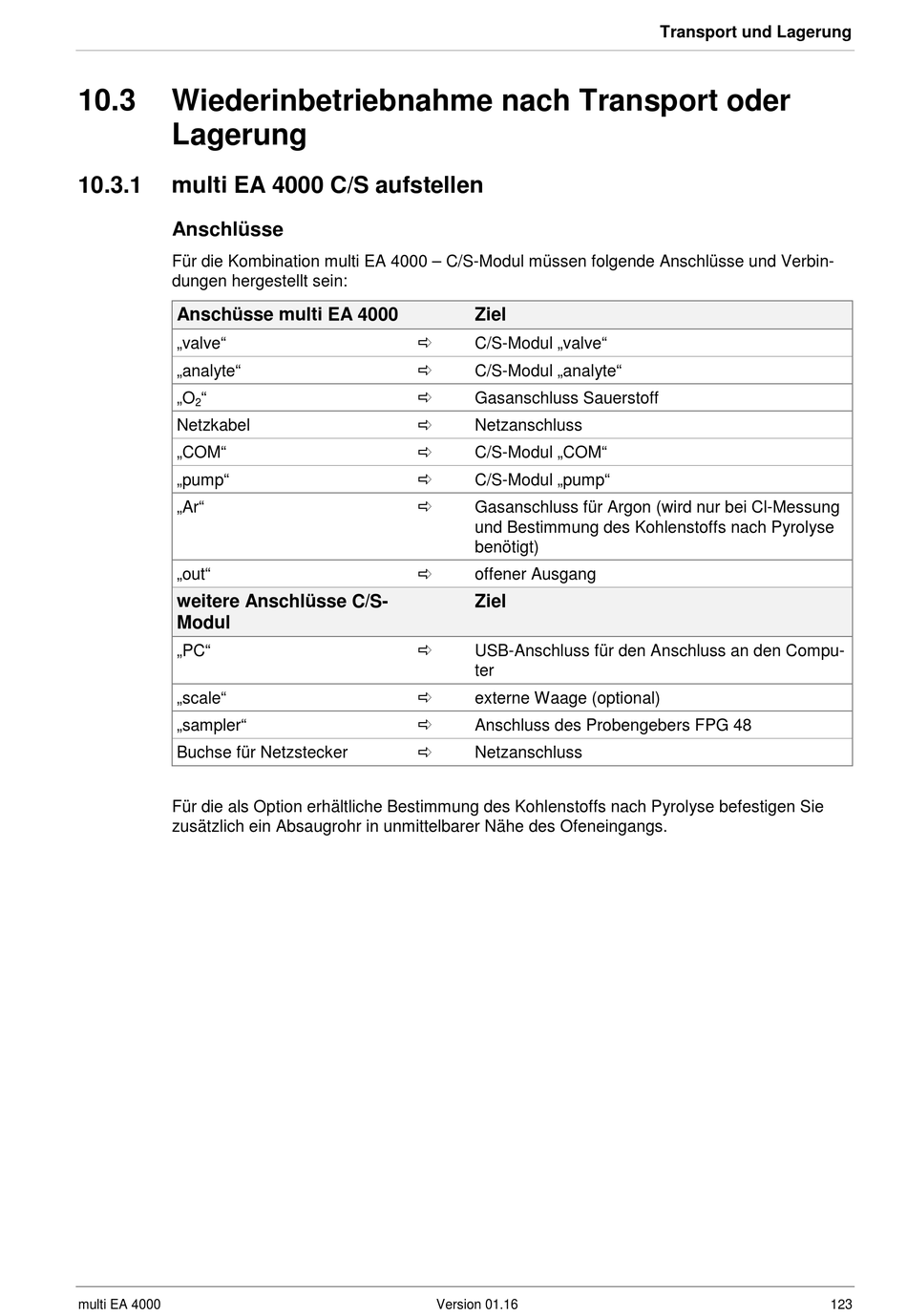

10.3 Wiederinbetriebnahme nach Transport oder
Lagerung
10.3.1

multi EA 4000 C/S aufstellen

Anschlüsse
Für die Kombination multi EA 4000 – C/S-Modul müssen folgende Anschlüsse und Verbin-
dungen hergestellt sein:
Anschüsse multi EA 4000
„valve"
„analyte"
„O "
2
Netzkabel
„COM"
„pump"
„Ar"
„out"
weitere Anschlüsse C/S-
Modul
„PC"
„scale"
„sampler"
Buchse für Netzstecker
Für die als Option erhältliche Bestimmung des Kohlenstoffs nach Pyrolyse befestigen Sie
zusätzlich ein Absaugrohr in unmittelbarer Nähe des Ofeneingangs.
multi EA 4000
Ziel

C/S-Modul „valve"

C/S-Modul „analyte"

Gasanschluss Sauerstoff

Netzanschluss

C/S-Modul „COM"

C/S-Modul „pump"

Gasanschluss für Argon (wird nur bei Cl-Messung
und Bestimmung des Kohlenstoffs nach Pyrolyse
benötigt)

offener Ausgang
Ziel

USB-Anschluss für den Anschluss an den Compu-
ter

externe Waage (optional)

Anschluss des Probengebers FPG 48

Netzanschluss
Version 01.16
Transport und Lagerung
123
