10.3.5

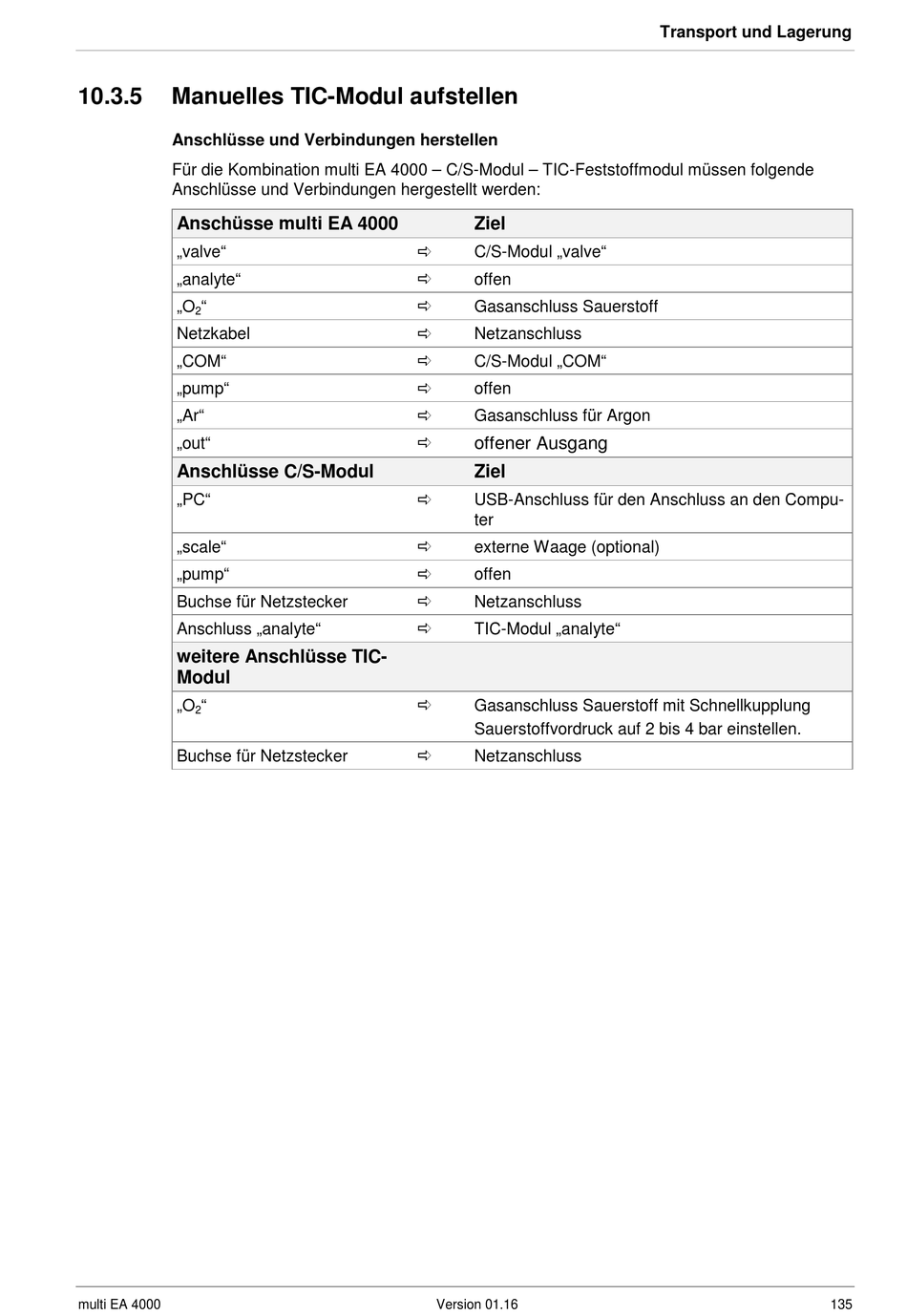

Manuelles TIC-Modul aufstellen

Anschlüsse und Verbindungen herstellen
Für die Kombination multi EA 4000 – C/S-Modul – TIC-Feststoffmodul müssen folgende
Anschlüsse und Verbindungen hergestellt werden:
Anschüsse multi EA 4000
„valve"
„analyte"
„O "
2
Netzkabel
„COM"
„pump"
„Ar"
„out"
Anschlüsse C/S-Modul
„PC"
„scale"
„pump"
Buchse für Netzstecker
Anschluss „analyte"
weitere Anschlüsse TIC-
Modul
„O "
2
Buchse für Netzstecker
multi EA 4000
Ziel

C/S-Modul „valve"

offen

Gasanschluss Sauerstoff

Netzanschluss

C/S-Modul „COM"

offen

Gasanschluss für Argon

offener Ausgang
Ziel

USB-Anschluss für den Anschluss an den Compu-
ter

externe Waage (optional)

offen

Netzanschluss

TIC-Modul „analyte"

Gasanschluss Sauerstoff mit Schnellkupplung
Sauerstoffvordruck auf 2 bis 4 bar einstellen.

Netzanschluss
