Transport und Lagerung
10.3.4

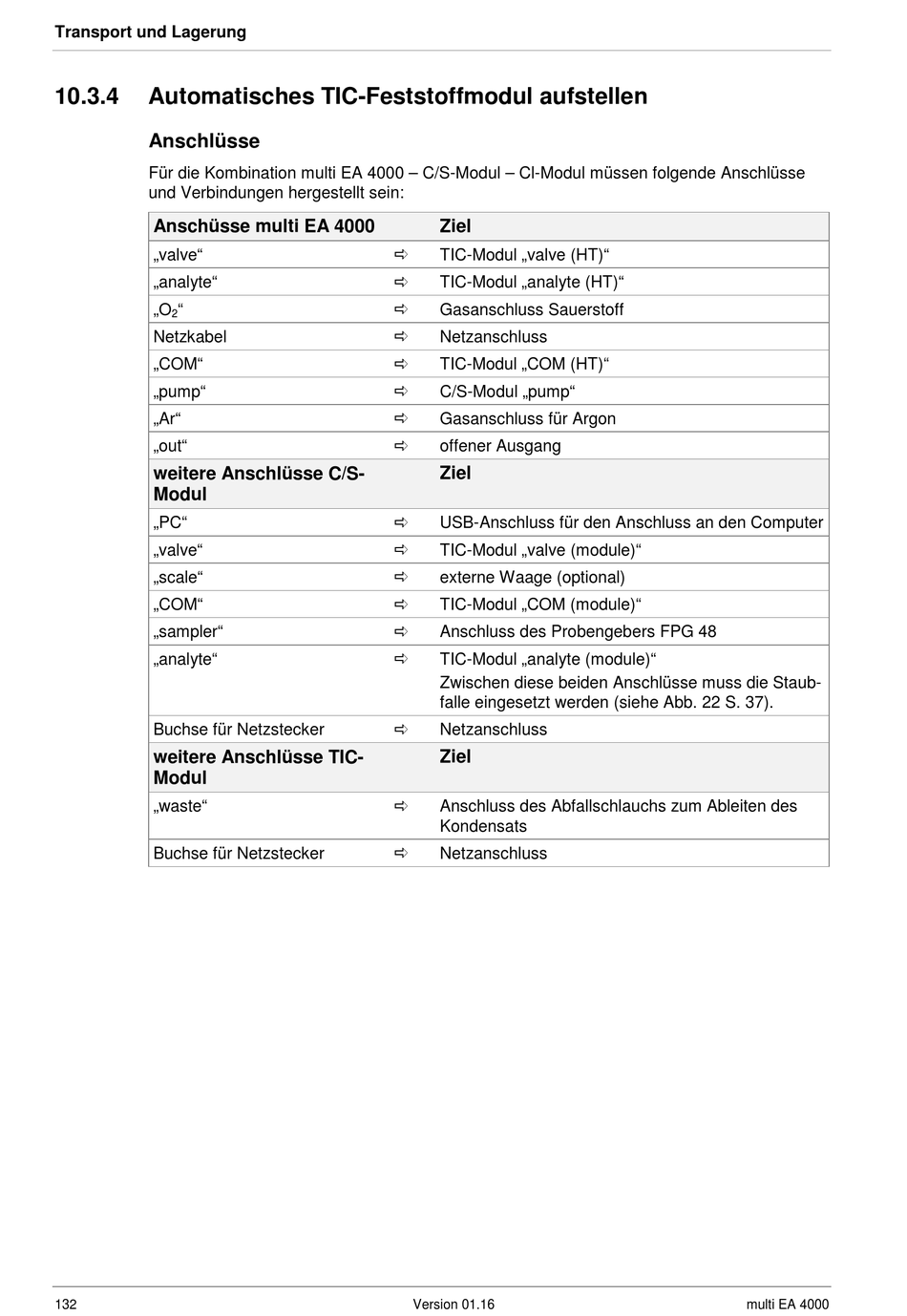

Automatisches TIC-Feststoffmodul aufstellen

Anschlüsse
Für die Kombination multi EA 4000 – C/S-Modul – Cl-Modul müssen folgende Anschlüsse
und Verbindungen hergestellt sein:
Anschüsse multi EA 4000
„valve"
„analyte"
„O "
2
Netzkabel
„COM"
„pump"
„Ar"
„out"
weitere Anschlüsse C/S-
Modul
„PC"
„valve"
„scale"
„COM"
„sampler"
„analyte"
Buchse für Netzstecker
weitere Anschlüsse TIC-
Modul
„waste"
Buchse für Netzstecker
132
Ziel

TIC-Modul „valve (HT)"

TIC-Modul „analyte (HT)"

Gasanschluss Sauerstoff

Netzanschluss

TIC-Modul „COM (HT)"

C/S-Modul „pump"

Gasanschluss für Argon

offener Ausgang
Ziel

USB-Anschluss für den Anschluss an den Computer

TIC-Modul „valve (module)"

externe Waage (optional)

TIC-Modul „COM (module)"

Anschluss des Probengebers FPG 48

TIC-Modul „analyte (module)"
Zwischen diese beiden Anschlüsse muss die Staub-
falle eingesetzt werden (siehe Abb. 22 S. 37).

Netzanschluss
Ziel

Anschluss des Abfallschlauchs zum Ableiten des
Kondensats

Netzanschluss
