Analytik Jena multi EA 4000 Betriebsanleitung Seite 103

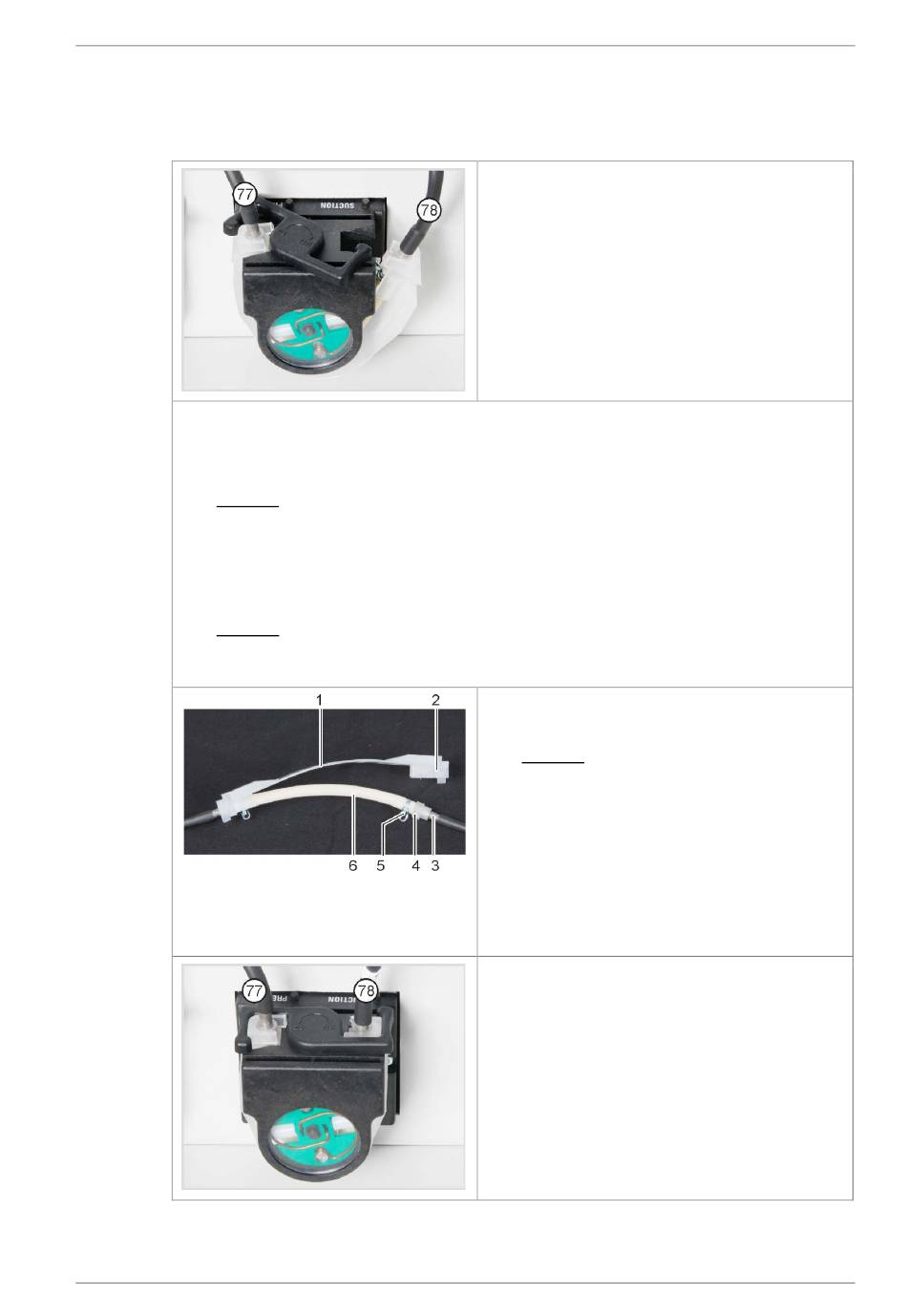

Kondensatpumpe
Prüfen Sie den Pumpschlauch alle drei Monate auf Dichtheit. Wechseln Sie den Pump-
schlauch jährlich.
3. Nehmen Sie das Laufband mit dem Pumpenschlauch vom Pumpenkörper ab.
4. Prüfen Sie den Pumpenschlauch und die Anschlüsse auf starke Abnutzung und Ris-
se.
Hinweis:
Tritt Feuchtigkeit aus dem Pumpenschlauch oder den Anschlüssen aus, ist der Pum-
penschlauch zu ersetzen.
5. Wischen Sie den Pumpenkörper und den Rollenträger mit Reinstwasser ab.
6. Kontrollieren Sie den Pumpenkörper und den Rollenträger auf Verschleiß.
Hinweis:
Sind Pumpenkörper und Rollenträger stark angegriffen, verständigen Sie bitte den
Service.
1 Laufband
2 Nut
3 Metallstutzen
multi EA 4000
4 Schlauchführung
5 Schlauchklemme
6 Pumpschlauch
Version 01.16
1. Drücken Sie den Bügel an der Kondensat-
Pumpe nach links.
2. Ziehen Sie die beiden Schläuche Nr.77 und
Nr. 78 von den Anschlüssen ab.
7. Drücken Sie den intakten bzw. neuen
Pumpenschlauch in das Laufband ein.
Hinweis:
Beim Einbau müssen die Schlauchklem-
men nach unten gedreht sein. Schieben Sie
die Schlauchführung in die Nut des Lauf-
bandes.
8. Legen Sie das Laufband um den Pumpen-
körper.
9. Drücken Sie das Laufband mit einer Hand
nach oben, mit der anderen Hand drehen
Sie den Bügel nach rechts, bis dieser ein-
rastet.
10. Schieben Sie die Schläuche Nr. 77 und 78
wieder auf die entsprechenden Stutzen.
Wartung und Pflege
101
