11–80 Bosch Rexroth AG

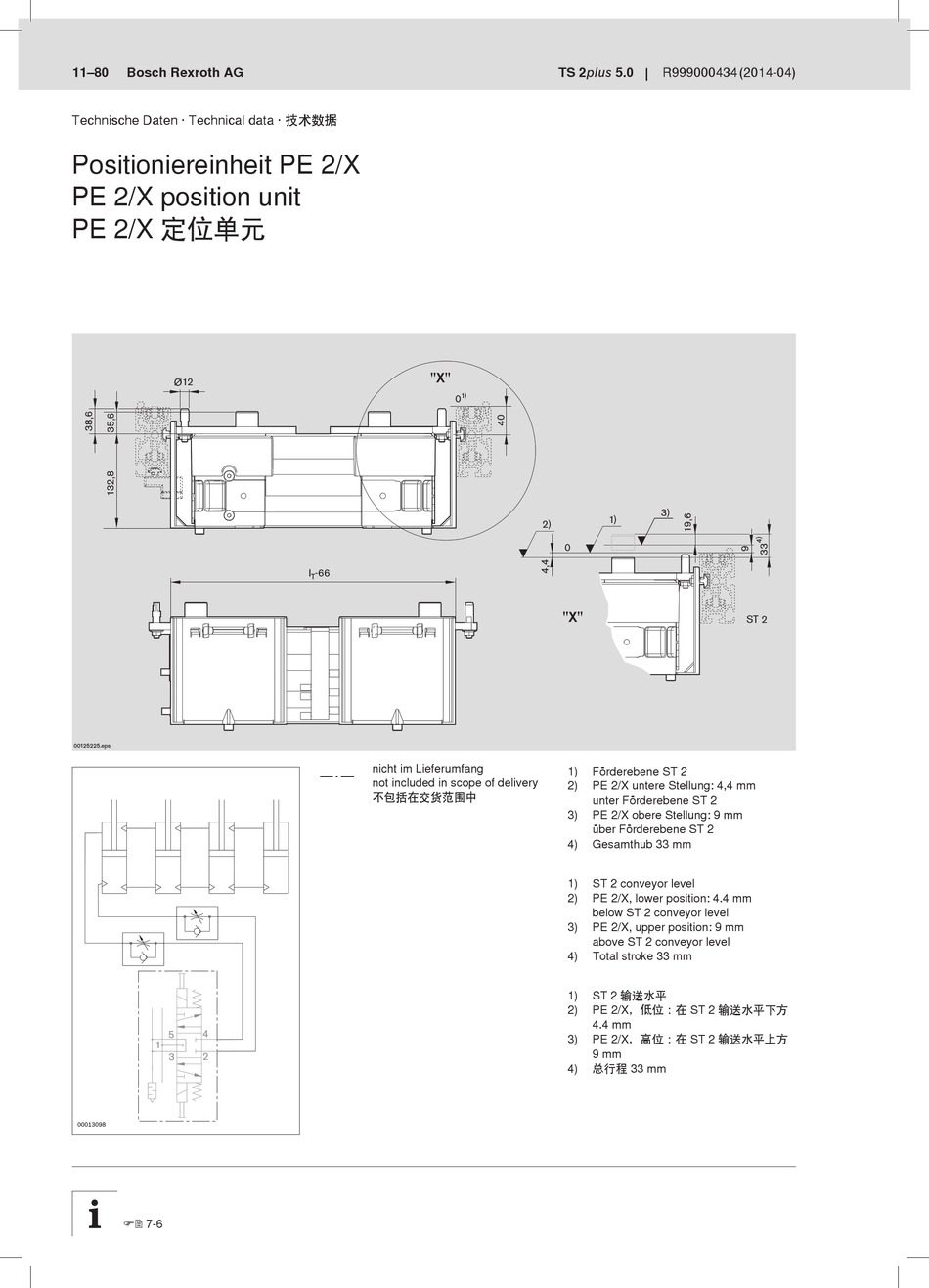

Technische Daten · Technical data · 技术数据
Positioniereinheit PE 2/X
PE 2/X position unit
PE 2/X 定位单元
12
00125225.eps
4
5
1
2
3
00013098
 7-6
"X"
1)
0
I -66
T
nicht im Lieferumfang
not included in scope of delivery
不包括在交货范围中
TS 2plus 5.0 R999000434 (2014-04)
3)
1)
2)
0
"X"
1) Förderebene ST 2
2) PE 2/X untere Stellung: 4,4 mm
unter Förderebene ST 2
3) PE 2/X obere Stellung: 9 mm
über Förderebene ST 2
4) Gesamthub 33 mm
1) ST 2 conveyor level
2) PE 2/X, lower position: 4.4 mm
below ST 2 conveyor level
3) PE 2/X, upper position: 9 mm
above ST 2 conveyor level
4) Total stroke 33 mm
1) ST 2 输送水平
2) PE 2/X，低位：在 ST 2 输送水平下方
4.4 mm
3) PE 2/X，高位：在 ST 2 输送水平上方
9 mm
4) 总行程 33 mm
ST 2
