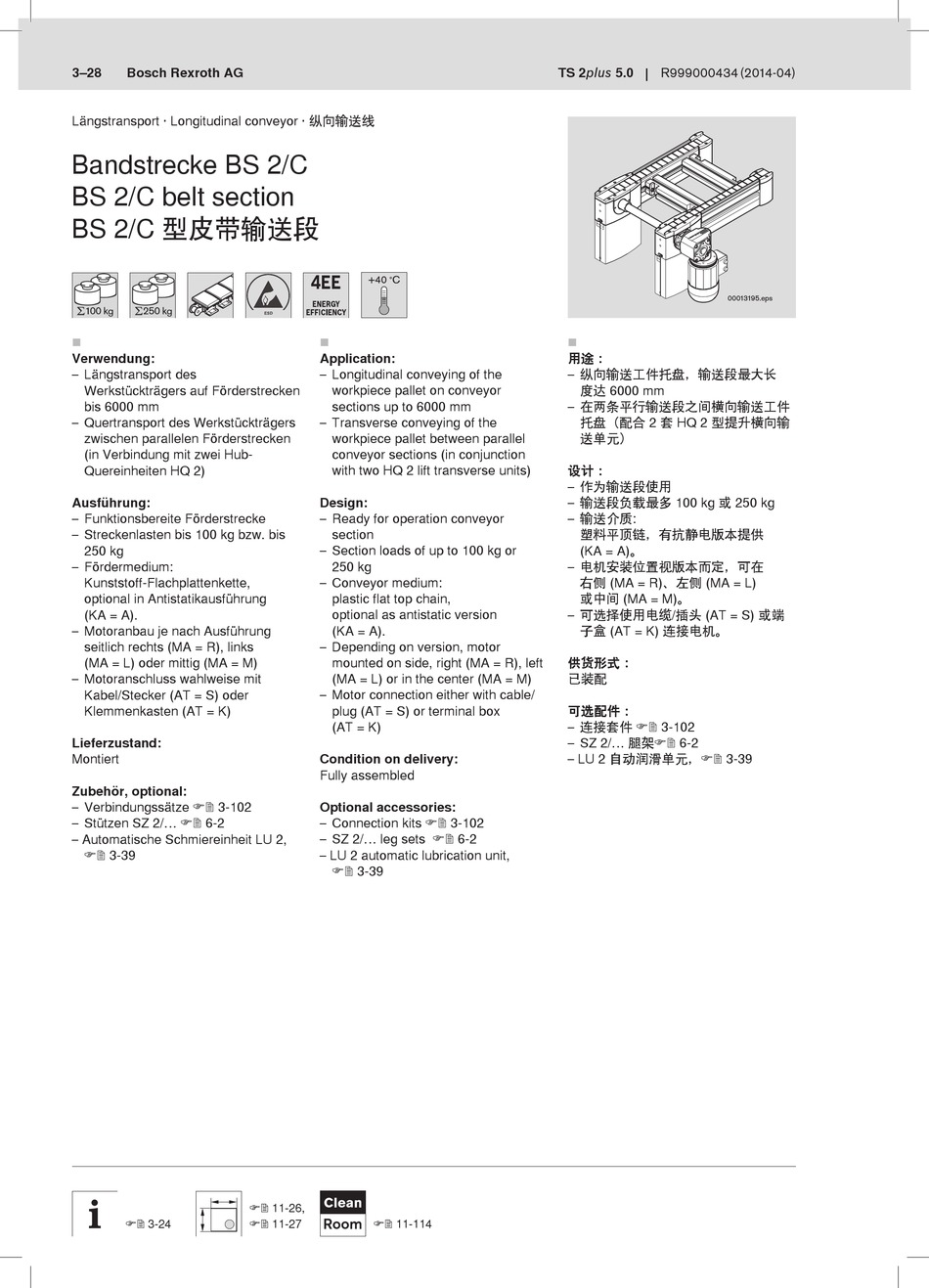

Bosch REXROTH TS 2plus Handbuch Seite 76

3–28 Bosch Rexroth AG
Längstransport · Longitudinal conveyor · 纵向输送线
Bandstrecke BS 2/C
BS 2/C belt section
BS 2/C 型皮带输送段
100 kg 250 kg

Verwendung:
– Längstransport des
Werkstückträgers auf Förderstrecken
bis 6000 mm
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken
(in Verbindung mit zwei Hub-
Quereinheiten HQ 2)
Ausführung:
– Funktionsbereite Förderstrecke
– Streckenlasten bis 100 kg bzw. bis
250 kg
– Fördermedium:
Kunststoff-Flachplattenkette,
optional in Antistatikausführung
(KA = A).
– Motoranbau je nach Ausführung
seitlich rechts (MA = R), links
(MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit
Kabel/Stecker (AT = S) oder
Klemmenkasten (AT = K)
Lieferzustand:
Montiert
Zubehör, optional:
– Verbindungssätze  3-102
– Stützen SZ 2/...  6-2
– Automatische Schmiereinheit LU 2,
 3-39
 3-24

Application:
– Longitudinal conveying of the
workpiece pallet on conveyor
sections up to 6000 mm
– Transverse conveying of the
workpiece pallet between parallel
conveyor sections (in conjunction
with two HQ 2 lift transverse units)
Design:
– Ready for operation conveyor
section
– Section loads of up to 100 kg or
250 kg
– Conveyor medium:
plastic flat top chain,
optional as antistatic version
(KA = A).
– Depending on version, motor
mounted on side, right (MA = R), left
(MA = L) or in the center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box
(AT = K)
Condition on delivery:
Fully assembled
Optional accessories:
– Connection kits  3-102
– SZ 2/... leg sets  6-2
– LU 2 automatic lubrication unit,
 3-39
Clean
 11-26,
 11-27 Room  11-114
TS 2plus 5.0
R999000434 (2014-04)
00013195.eps

用途：
– 纵向输送工件托盘，输送段最大长
度达 6000 mm
– 在两条平行输送段之间横向输送工件
托盘（配合 2 套 HQ 2 型提升横向输
送单元）
设计：
– 作为输送段使用
– 输送段负载最多 100 kg 或 250 kg
– 输送介质:
塑料平顶链，有抗静电版本提供
(KA = A)。
– 电机安装位置视版本而定，可在
右侧 (MA = R)、左侧 (MA = L)
或中间 (MA = M)。
– 可选择使用电缆/插头 (AT = S) 或端
子盒 (AT = K) 连接电机。
供货形式：
已装配
可选配件：
– 连接套件  3-102
– SZ 2/... 腿架 6-2
– LU 2 自动润滑单元， 3-39
