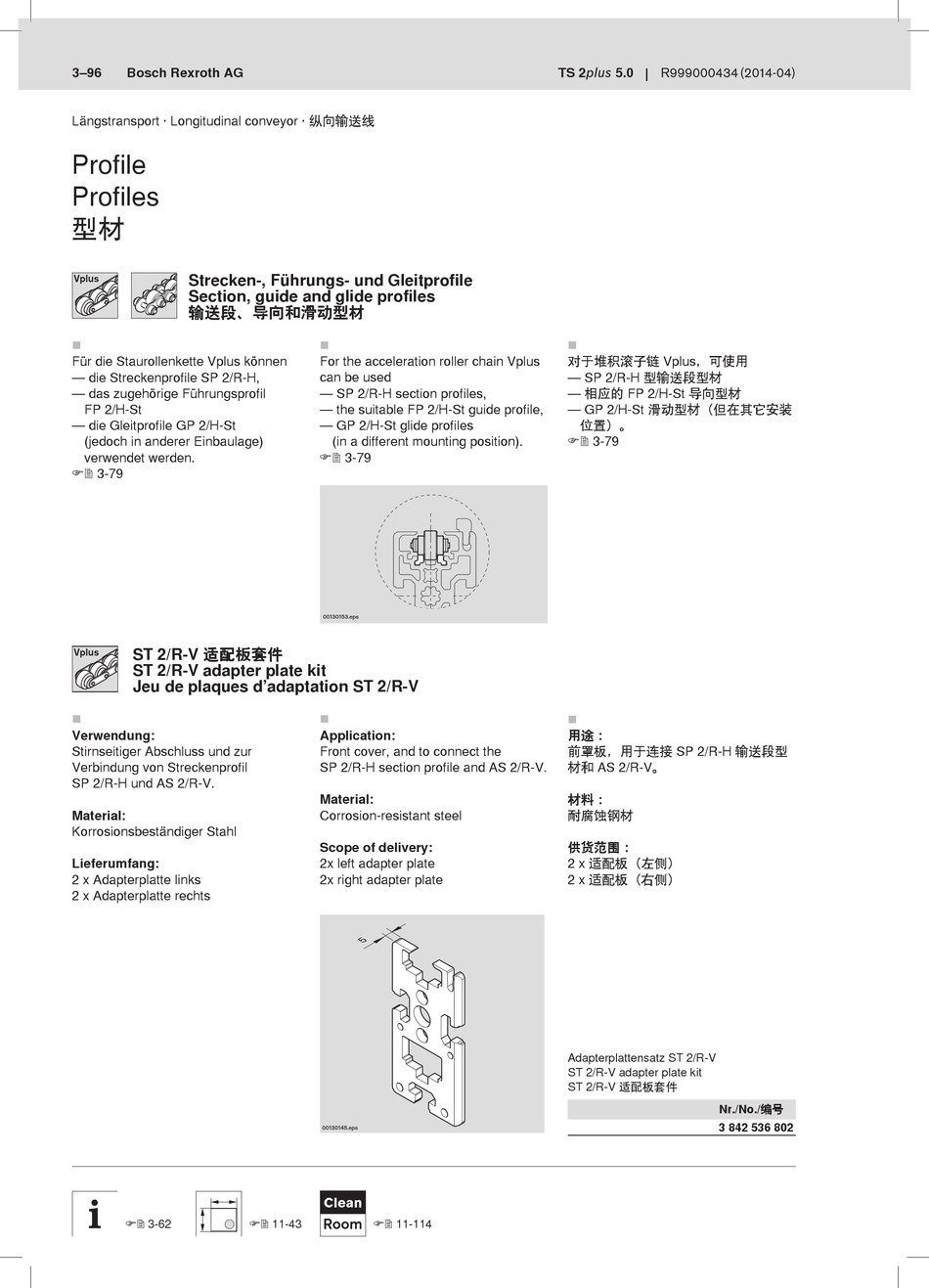

Bosch REXROTH TS 2plus Handbuch Seite 144

3–96 Bosch Rexroth AG
Längstransport · Longitudinal conveyor · 纵向输送线
Profile
Profiles
型材
Strecken-, Führungs- und Gleitprofile
Vplus
Section, guide and glide profiles
输送段、导向和滑动型材

Für die Staurollenkette Vplus können
— die Streckenprofile SP 2/R-H,
— das zugehörige Führungsprofil
FP 2/H-St
— die Gleitprofile GP 2/H-St
(jedoch in anderer Einbaulage)
verwendet werden.
 3-79
ST 2/R-V 适配板套件
Vplus
ST 2/R-V adapter plate kit
Jeu de plaques d'adaptation ST 2/R-V

Verwendung:
Stirnseitiger Abschluss und zur
Verbindung von Streckenprofil
SP 2/R-H und AS 2/R-V.
Material:
Korrosionsbeständiger Stahl
Lieferumfang:
2 x Adapterplatte links
2 x Adapterplatte rechts
 3-62

For the acceleration roller chain Vplus
can be used
— SP 2/R-H section profiles,
— the suitable FP 2/H-St guide profile,
— GP 2/H-St glide profiles
(in a different mounting position).
 3-79
00130153.eps

Application:
Front cover, and to connect the
SP 2/R-H section profile and AS 2/R-V.
Material:
Corrosion-resistant steel
Scope of delivery:
2x left adapter plate
2x right adapter plate
00130145.eps
Clean
 11-43 Room  11-114
TS 2plus 5.0
R999000434 (2014-04)

对于堆积滚子链 Vplus，可使用
— SP 2/R-H 型输送段型材
— 相应的 FP 2/H-St 导向型材
— GP 2/H-St 滑动型材（但在其它安装
位置）。
 3-79

用途：
前罩板，用于连接 SP 2/R-H 输送段型
材和 AS 2/R-V。
材料：
耐腐蚀钢材
供货范围：
2 x 适配板（左侧）
2 x 适配板（右侧）
Adapterplattensatz ST 2/R-V
ST 2/R-V adapter plate kit
ST 2/R-V 适配板套件
Nr./No./编号
3 842 536 802
