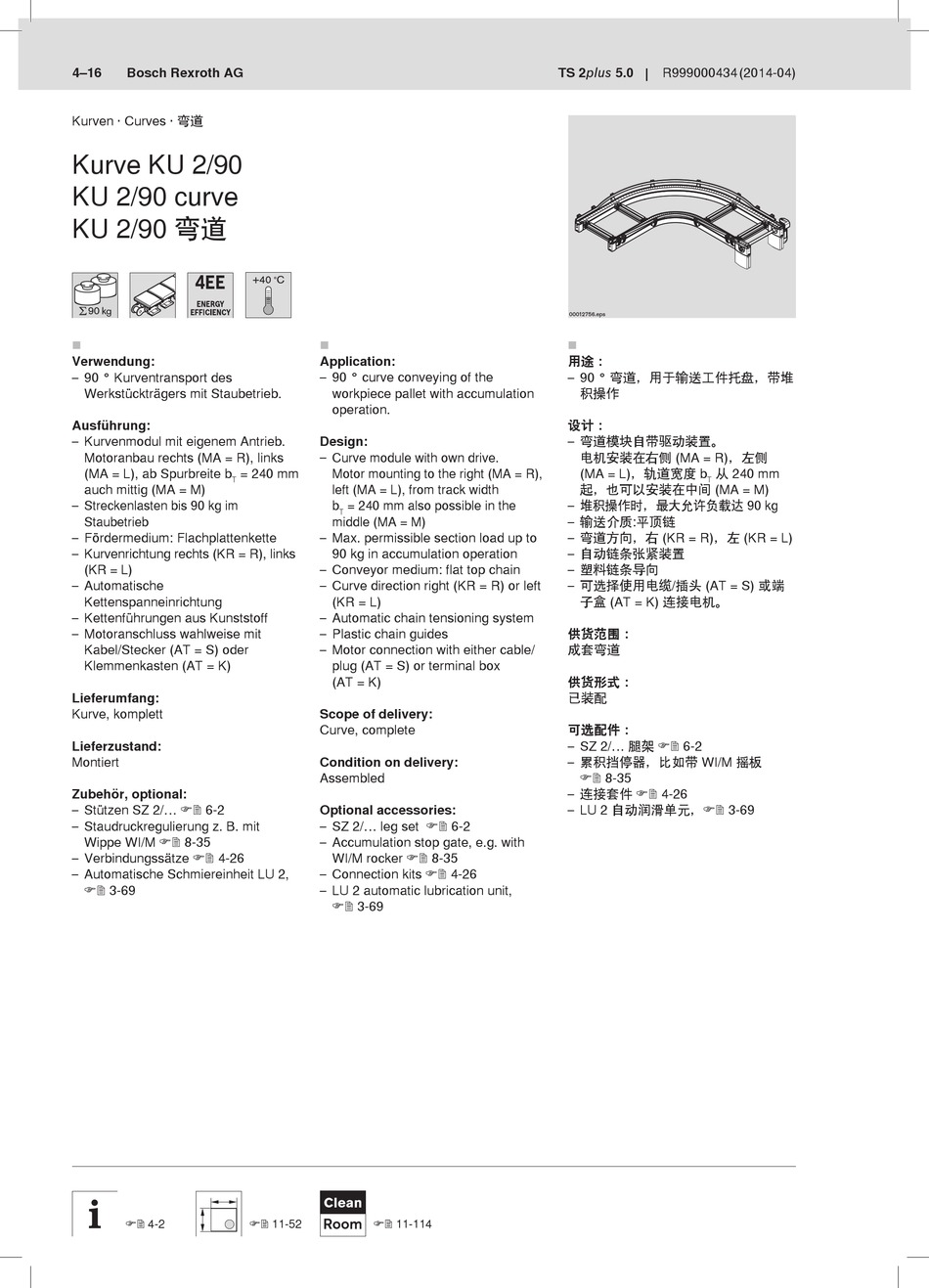

Bosch REXROTH TS 2plus Handbuch Seite 168

4–16 Bosch Rexroth AG
Kurven · Curves · 弯道
Kurve KU 2/90
KU 2/90 curve
KU 2/90 弯道
90 kg

Verwendung:
– 90 ° Kurventransport des
Werkstückträgers mit Staubetrieb.
Ausführung:
– Kurvenmodul mit eigenem Antrieb.
Motoranbau rechts (MA = R), links
(MA = L), ab Spurbreite b = 240 mm
T
auch mittig (MA = M)
– Streckenlasten bis 90 kg im
Staubetrieb
– Fördermedium: Flachplattenkette
– Kurvenrichtung rechts (KR = R), links
(KR = L)
– Automatische
Kettenspanneinrichtung
– Kettenführungen aus Kunststoff
– Motoranschluss wahlweise mit
Kabel/Stecker (AT = S) oder
Klemmenkasten (AT = K)
Lieferumfang:
Kurve, komplett
Lieferzustand:
Montiert
Zubehör, optional:
– Stützen SZ 2/...  6-2
– Staudruckregulierung z. B. mit
Wippe WI/M  8-35
– Verbindungssätze  4-26
– Automatische Schmiereinheit LU 2,
 3-69
 4-2

Application:
– 90 ° curve conveying of the
workpiece pallet with accumulation
operation.
Design:
– Curve module with own drive.
Motor mounting to the right (MA = R),
left (MA = L), from track width
b = 240 mm also possible in the
T
middle (MA = M)
– Max. permissible section load up to
90 kg in accumulation operation
– Conveyor medium: flat top chain
– Curve direction right (KR = R) or left
(KR = L)
– Automatic chain tensioning system
– Plastic chain guides
– Motor connection with either cable/
plug (AT = S) or terminal box
(AT = K)
Scope of delivery:
Curve, complete
Condition on delivery:
Assembled
Optional accessories:
– SZ 2/... leg set  6-2
– Accumulation stop gate, e.g. with
WI/M rocker  8-35
– Connection kits  4-26
– LU 2 automatic lubrication unit,
 3-69
Clean
 11-52 Room  11-114
TS 2plus 5.0 R999000434 (2014-04)
00012756.eps

用途：
– 90 ° 弯道，用于输送工件托盘，带堆
积操作
设计：
– 弯道模块自带驱动装置。
电机安装在右侧 (MA = R)，左侧
(MA = L)，轨道宽度 b 从 240 mm
T
起，也可以安装在中间 (MA = M)
– 堆积操作时，最大允许负载达 90 kg
– 输送介质:平顶链
– 弯道方向，右 (KR = R)，左 (KR = L)
– 自动链条张紧装置
– 塑料链条导向
– 可选择使用电缆/插头 (AT = S) 或端
子盒 (AT = K) 连接电机。
供货范围：
成套弯道
供货形式：
已装配
可选配件：
– SZ 2/... 腿架  6-2
– 累积挡停器，比如带 WI/M 摇板
 8-35
– 连接套件  4-26
– LU 2 自动润滑单元， 3-69
