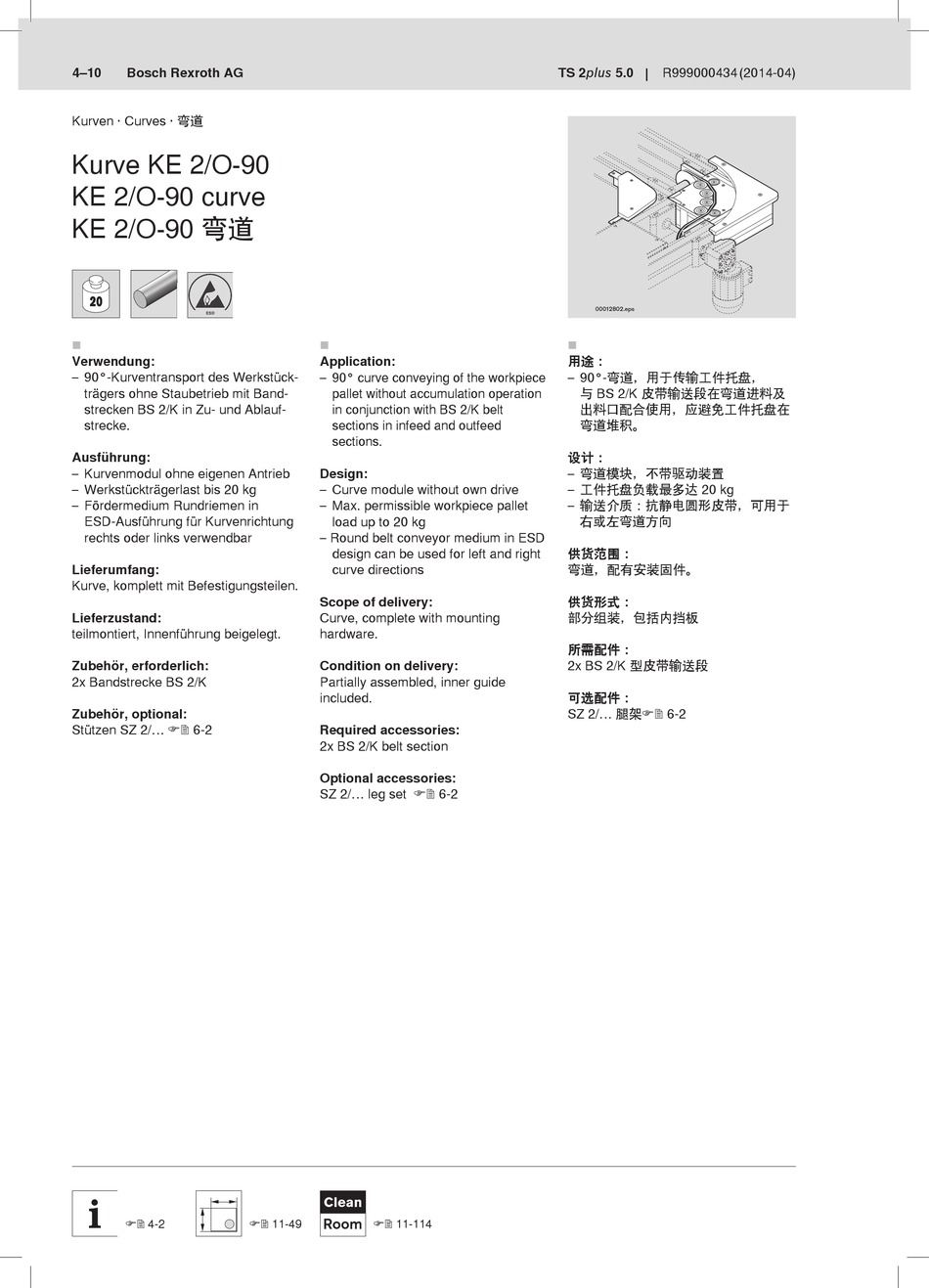

4–10 Bosch Rexroth AG
Kurven · Curves · 弯道
Kurve KE 2/O-90
KE 2/O-90 curve
KE 2/O-90 弯道

Verwendung:
– 90°-Kurventransport des Werkstück-
trägers ohne Staubetrieb mit Band-
strecken BS 2/K in Zu- und Ablauf-
strecke.
Ausführung:
– Kurvenmodul ohne eigenen Antrieb
– Werkstückträgerlast bis 20 kg
– Fördermedium Rundriemen in
ESD-Ausführung für Kurvenrichtung
rechts oder links verwendbar
Lieferumfang:
Kurve, komplett mit Befestigungsteilen.
Lieferzustand:
teilmontiert, Innenführung beigelegt.
Zubehör, erforderlich:
2x Bandstrecke BS 2/K
Zubehör, optional:
Stützen SZ 2/...  6-2
 4-2

Application:
– 90° curve conveying of the workpiece
pallet without accumulation operation
in conjunction with BS 2/K belt
sections in infeed and outfeed
sections.
Design:
– Curve module without own drive
– Max. permissible workpiece pallet
load up to 20 kg
– Round belt conveyor medium in ESD
design can be used for left and right
curve directions
Scope of delivery:
Curve, complete with mounting
hardware.
Condition on delivery:
Partially assembled, inner guide
included.
Required accessories:
2x BS 2/K belt section
Optional accessories:
SZ 2/... leg set  6-2
Clean
Room
 11-49  11-114
TS 2plus 5.0 R999000434 (2014-04)
00012802.eps

用途：
– 90°-弯道，用于传输工件托盘，
与 BS 2/K 皮带输送段在弯道进料及
出料口配合使用，应避免工件托盘在
弯道堆积。
设计：
– 弯道模块，不带驱动装置
– 工件托盘负载最多达 20 kg
– 输送介质：抗静电圆形皮带，可用于
右或左弯道方向
供货范围：
弯道，配有安装固件。
供货形式：
部分组装，包括内挡板
所需配件：
2x BS 2/K 型皮带输送段
可选配件：
SZ 2/... 腿架 6-2
