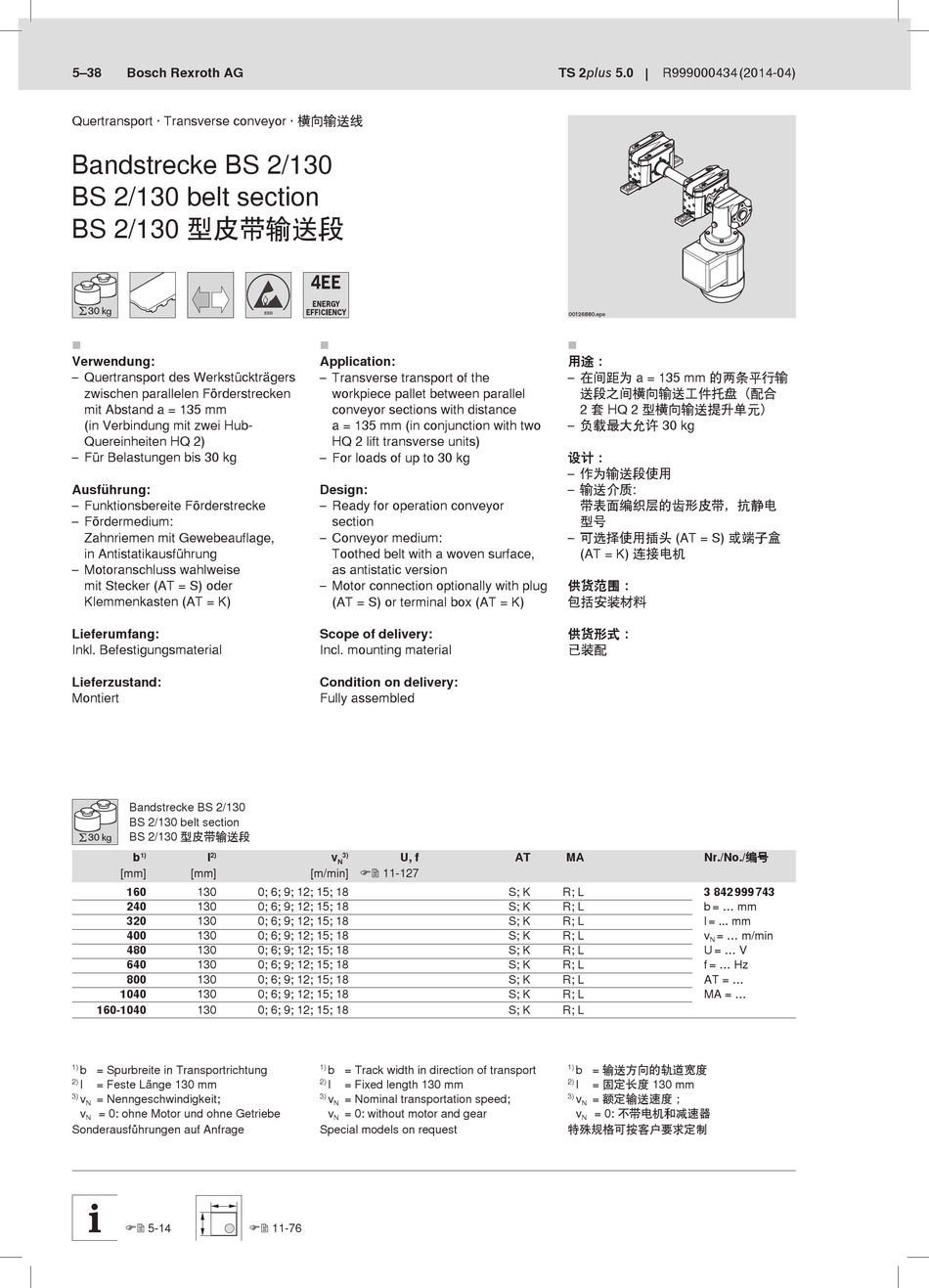

5–38 Bosch Rexroth AG
Quertransport · Transverse conveyor · 横向输送线
Bandstrecke BS 2/130
BS 2/130 belt section
BS 2/130 型皮带输送段
30 kg

Verwendung:
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken
mit Abstand a = 135 mm
(in Verbindung mit zwei Hub-
Quereinheiten HQ 2)
– Für Belastungen bis 30 kg
Ausführung:
– Funktionsbereite Förderstrecke
– Fördermedium:
Zahnriemen mit Gewebeauflage,
in Antistatikausführung
– Motoranschluss wahlweise
mit Stecker (AT = S) oder
Klemmenkasten (AT = K)
Lieferumfang:
Inkl. Befestigungsmaterial
Lieferzustand:
Montiert
Bandstrecke BS 2/130
BS 2/130 belt section
BS 2/130 型皮带输送段
30 kg
b l
1) 2)
[mm] [mm]
160 130
240 130
320 130
400 130
480 130
640
130
800
130
1040 130
160-1040 130
b = Spurbreite in Transportrichtung
1)
l = Feste Länge 130 mm
2)
v = Nenngeschwindigkeit;
3)
N
v = 0: ohne Motor und ohne Getriebe
N
Sonderausführungen auf Anfrage
 5-14

Application:
– Transverse transport of the
workpiece pallet between parallel
conveyor sections with distance
a = 135 mm (in conjunction with two
HQ 2 lift transverse units)
– For loads of up to 30 kg
Design:
– Ready for operation conveyor
section
– Conveyor medium:
Toothed belt with a woven surface,
as antistatic version
– Motor connection optionally with plug
(AT = S) or terminal box (AT = K)
Scope of delivery:
Incl. mounting material
Condition on delivery:
Fully assembled
v U, f
3)
N
[m/min]  11-127
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
0; 6; 9; 12; 15; 18
b = Track width in direction of transport
1)
l = Fixed length 130 mm
2)
v = Nominal transportation speed;
3)
N
v = 0: without motor and gear
N
Special models on request
 11-76
TS 2plus 5.0 R999000434 (2014-04)
00126880.eps

用途：
– 在间距为 a = 135 mm 的两条平行输
送段之间横向输送工件托盘（配合
2 套 HQ 2 型横向输送提升单元）
– 负载最大允许 30 kg
设计：
– 作为输送段使用
– 输送介质:
带表面编织层的齿形皮带，抗静电
型号
– 可选择使用插头 (AT = S) 或端子盒
(AT = K) 连接电机
供货范围：
包括安装材料
供货形式：
已装配
AT MA
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
S; K R; L
b = 输送方向的轨道宽度
1)
l = 固定长度 130 mm
2)
v = 额定输送速度；
3)
N
v = 0: 不带电机和减速器
N
特殊规格可按客户要求定制
Nr./No./编号
3 842 999 743
b = ... mm
l = ... mm
v = ... m/min
N
U = ... V
f = ... Hz
AT = ...
MA = ...
