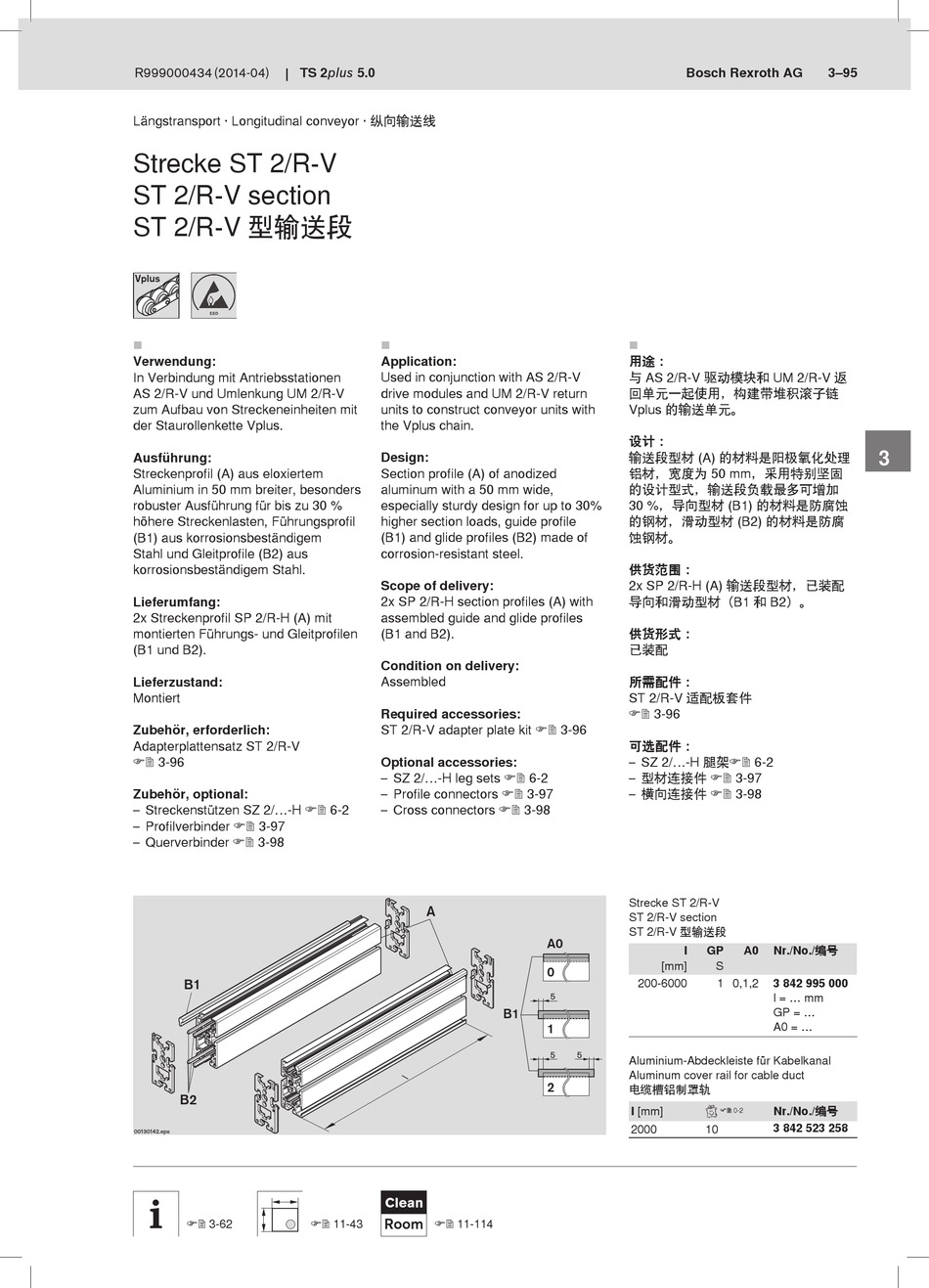

Bosch REXROTH TS 2plus Handbuch Seite 143

TS 2plus 5.0
R999000434 (2014-04)
Längstransport · Longitudinal conveyor · 纵向输送线
Strecke ST 2/R-V
ST 2/R-V section
ST 2/R-V 型输送段
Vplus

Verwendung:
In Verbindung mit Antriebsstationen
AS 2/R-V und Umlenkung UM 2/R-V
zum Aufbau von Streckeneinheiten mit
der Staurollenkette Vplus.
Ausführung:
Streckenprofil (A) aus eloxiertem
Aluminium in 50 mm breiter, besonders
robuster Ausführung für bis zu 30 %
höhere Streckenlasten, Führungsprofil
(B1) aus korrosionsbeständigem
Stahl und Gleitprofile (B2) aus
korrosionsbeständigem Stahl.
Lieferumfang:
2x Streckenprofil SP 2/R-H (A) mit
montierten Führungs- und Gleitprofilen
(B1 und B2).
Lieferzustand:
Montiert
Zubehör, erforderlich:
Adapterplattensatz ST 2/R-V
 3-96
Zubehör, optional:
– Streckenstützen SZ 2/...-H  6-2
– Profilverbinder  3-97
– Querverbinder  3-98
B1
B2
00130142.eps
 3-62

Application:
Used in conjunction with AS 2/R-V
drive modules and UM 2/R-V return
units to construct conveyor units with
the Vplus chain.
Design:
Section profile (A) of anodized
aluminum with a 50 mm wide,
especially sturdy design for up to 30%
higher section loads, guide profile
(B1) and glide profiles (B2) made of
corrosion-resistant steel.
Scope of delivery:
2x SP 2/R-H section profiles (A) with
assembled guide and glide profiles
(B1 and B2).
Condition on delivery:
Assembled
Required accessories:
ST 2/R-V adapter plate kit  3-96
Optional accessories:
– SZ 2/...-H leg sets  6-2
– Profile connectors  3-97
– Cross connectors  3-98
A
Clean
 11-43 Room  11-114

用途：
与 AS 2/R-V 驱动模块和 UM 2/R-V 返
回单元一起使用，构建带堆积滚子链
Vplus 的输送单元。
设计：
输送段型材 (A) 的材料是阳极氧化处理
铝材，宽度为 50 mm，采用特别坚固
的设计型式，输送段负载最多可增加
30 %，导向型材 (B1) 的材料是防腐蚀
的钢材，滑动型材 (B2) 的材料是防腐
蚀钢材。
供货范围：
2x SP 2/R-H (A) 输送段型材，已装配
导向和滑动型材（B1 和 B2）。
供货形式：
已装配
所需配件：
ST 2/R-V 适配板套件
 3-96
可选配件：
– SZ 2/...-H 腿架 6-2
– 型材连接件  3-97
– 横向连接件  3-98
Strecke ST 2/R-V
ST 2/R-V section
ST 2/R-V 型输送段
A0
[mm]
0
200-6000
5
B1
1
5 5
Aluminium-Abdeckleiste für Kabelkanal
Aluminum cover rail for cable duct
2
电缆槽铝制罩轨
l [mm]
2000
Bosch Rexroth AG 3–95
l GP A0 Nr./No./编号
S
3 842 995 000
1 0,1,2
l = ... mm
GP = ...
A0 = ...
Nr./No./编号
 0-2
3 842 523 258
10
