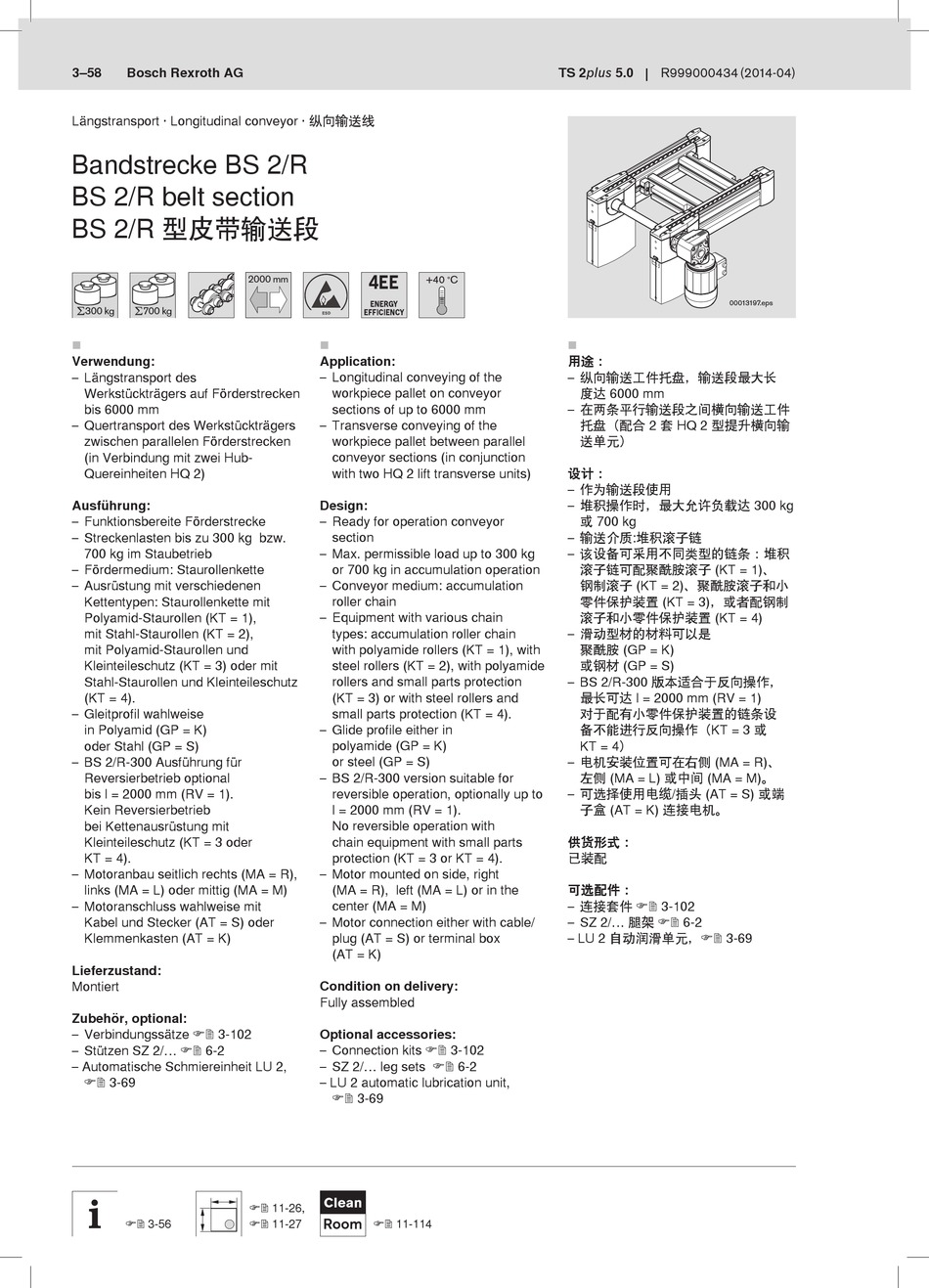

Bosch REXROTH TS 2plus Handbuch Seite 106

3–58 Bosch Rexroth AG
Längstransport · Longitudinal conveyor · 纵向输送线
Bandstrecke BS 2/R
BS 2/R belt section
BS 2/R 型皮带输送段
300 kg 700 kg

Verwendung:
– Längstransport des
Werkstückträgers auf Förderstrecken
bis 6000 mm
– Quertransport des Werkstückträgers
zwischen parallelen Förderstrecken
(in Verbindung mit zwei Hub-
Quereinheiten HQ 2)
Ausführung:
– Funktionsbereite Förderstrecke
– Streckenlasten bis zu 300 kg bzw.
700 kg im Staubetrieb
– Fördermedium: Staurollenkette
– Ausrüstung mit verschiedenen
Kettentypen: Staurollenkette mit
Polyamid-Staurollen (KT = 1),
mit Stahl-Staurollen (KT = 2),
mit Polyamid-Staurollen und
Kleinteileschutz (KT = 3) oder mit
Stahl-Staurollen und Kleinteileschutz
(KT = 4).
– Gleitprofil wahlweise
in Polyamid (GP = K)
oder Stahl (GP = S)
– BS 2/R-300 Ausführung für
Reversierbetrieb optional
bis l = 2000 mm (RV = 1).
Kein Reversierbetrieb
bei Kettenausrüstung mit
Kleinteileschutz (KT = 3 oder
KT = 4).
– Motoranbau seitlich rechts (MA = R),
links (MA = L) oder mittig (MA = M)
– Motoranschluss wahlweise mit
Kabel und Stecker (AT = S) oder
Klemmenkasten (AT = K)
Lieferzustand:
Montiert
Zubehör, optional:
– Verbindungssätze  3-102
– Stützen SZ 2/...  6-2
– Automatische Schmiereinheit LU 2,
 3-69
 3-56
2000 mm

Application:
– Longitudinal conveying of the
workpiece pallet on conveyor
sections of up to 6000 mm
– Transverse conveying of the
workpiece pallet between parallel
conveyor sections (in conjunction
with two HQ 2 lift transverse units)
Design:
– Ready for operation conveyor
section
– Max. permissible load up to 300 kg
or 700 kg in accumulation operation
– Conveyor medium: accumulation
roller chain
– Equipment with various chain
types: accumulation roller chain
with polyamide rollers (KT = 1), with
steel rollers (KT = 2), with polyamide
rollers and small parts protection
(KT = 3) or with steel rollers and
small parts protection (KT = 4).
– Glide profile either in
polyamide (GP = K)
or steel (GP = S)
– BS 2/R-300 version suitable for
reversible operation, optionally up to
l = 2000 mm (RV = 1).
No reversible operation with
chain equipment with small parts
protection (KT = 3 or KT = 4).
– Motor mounted on side, right
(MA = R), left (MA = L) or in the
center (MA = M)
– Motor connection either with cable/
plug (AT = S) or terminal box
(AT = K)
Condition on delivery:
Fully assembled
Optional accessories:
– Connection kits  3-102
– SZ 2/... leg sets  6-2
– LU 2 automatic lubrication unit,
 3-69
Clean
 11-26,
 11-27 Room  11-114
TS 2plus 5.0
R999000434 (2014-04)
00013197.eps

用途：
– 纵向输送工件托盘，输送段最大长
度达 6000 mm
– 在两条平行输送段之间横向输送工件
托盘（配合 2 套 HQ 2 型提升横向输
送单元）
设计：
– 作为输送段使用
– 堆积操作时，最大允许负载达 300 kg
或 700 kg
– 输送介质:堆积滚子链
– 该设备可采用不同类型的链条：堆积
滚子链可配聚酰胺滚子 (KT = 1)、
钢制滚子 (KT = 2)、聚酰胺滚子和小
零件保护装置 (KT = 3)，或者配钢制
滚子和小零件保护装置 (KT = 4)
– 滑动型材的材料可以是
聚酰胺 (GP = K)
或钢材 (GP = S)
– BS 2/R-300 版本适合于反向操作，
最长可达 l = 2000 mm (RV = 1)
对于配有小零件保护装置的链条设
备不能进行反向操作（KT = 3 或
KT = 4）
– 电机安装位置可在右侧 (MA = R)、
左侧 (MA = L) 或中间 (MA = M)。
– 可选择使用电缆/插头 (AT = S) 或端
子盒 (AT = K) 连接电机。
供货形式：
已装配
可选配件：
– 连接套件  3-102
– SZ 2/... 腿架  6-2
– LU 2 自动润滑单元， 3-69
