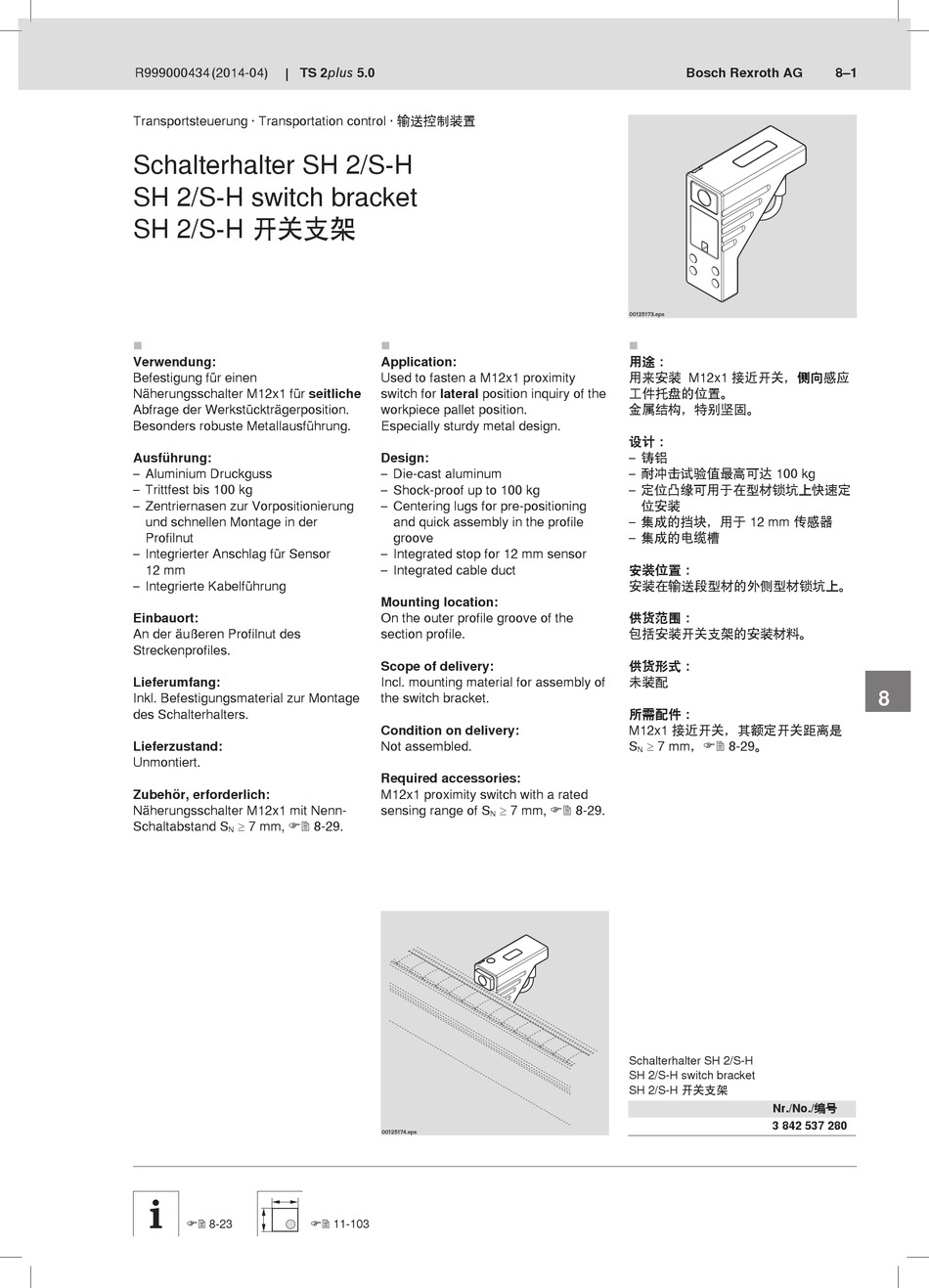

Transportsteuerung · Transportation control · 输送控制装置
Schalterhalter SH 2/S-H
SH 2/S-H switch bracket
SH 2/S-H 开关支架

Verwendung:
Befestigung für einen
Näherungsschalter M12x1 für seitliche
Abfrage der Werkstückträgerposition.
Besonders robuste Metallausführung.
Ausführung:
– Aluminium Druckguss
– Trittfest bis 100 kg
– Zentriernasen zur Vorpositionierung
und schnellen Montage in der
Profilnut
– Integrierter Anschlag für Sensor
12 mm
– Integrierte Kabelführung
Einbauort:
An der äußeren Profilnut des
Streckenprofiles.
Lieferumfang:
Inkl. Befestigungsmaterial zur Montage
des Schalterhalters.
Lieferzustand:
Unmontiert.
Zubehör, erforderlich:
Näherungsschalter M12x1 mit Nenn-
Schaltabstand S ≥ 7 mm,  8-29.
N
 8-23

Application:
Used to fasten a M12x1 proximity
switch for lateral position inquiry of the
workpiece pallet position.
Especially sturdy metal design.
Design:
– Die-cast aluminum
– Shock-proof up to 100 kg
– Centering lugs for pre-positioning
and quick assembly in the profile
groove
– Integrated stop for 12 mm sensor
– Integrated cable duct
Mounting location:
On the outer profile groove of the
section profile.
Scope of delivery:
Incl. mounting material for assembly of
the switch bracket.
Condition on delivery:
Not assembled.
Required accessories:
M12x1 proximity switch with a rated
sensing range of S
00125174.eps
 11-103
00125173.eps

用途：
用来安装 M12x1 接近开关，侧向感应
工件托盘的位置。
金属结构，特别坚固。
设计：
– 铸铝
– 耐冲击试验值最高可达 100 kg
– 定位凸缘可用于在型材锁坑上快速定
位安装
– 集成的挡块，用于 12 mm 传感器
– 集成的电缆槽
安装位置：
安装在输送段型材的外侧型材锁坑上。
供货范围：
包括安装开关支架的安装材料。
供货形式：
未装配
所需配件：
M12x1 接近开关，其额定开关距离是
S ≥ 7 mm， 8-29。
N
≥ 7 mm,  8-29.
N
Schalterhalter SH 2/S-H
SH 2/S-H switch bracket
SH 2/S-H 开关支架
Bosch Rexroth AG 8–1
Nr./No./编号
3 842 537 280
