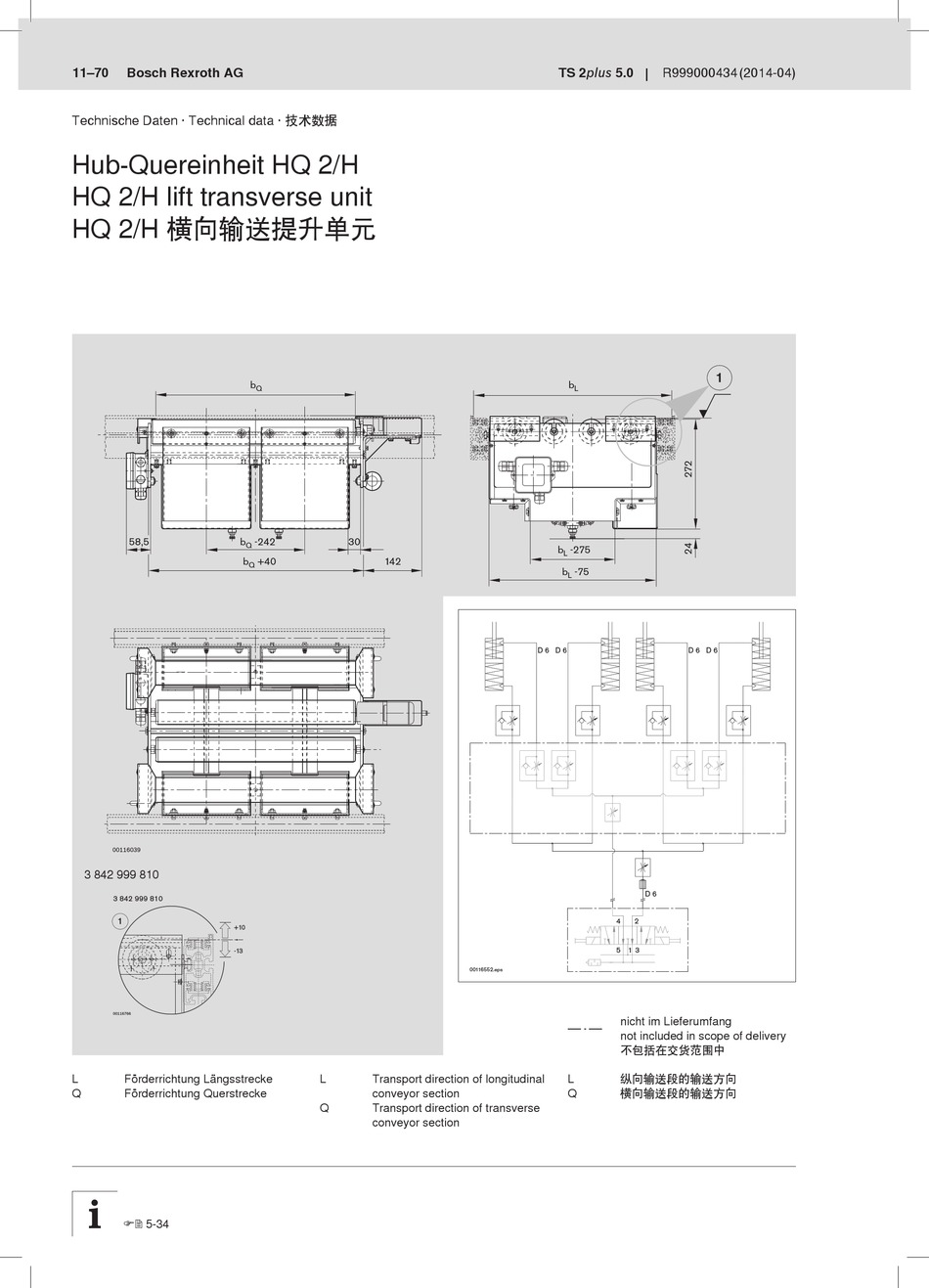

Hub-Quereinheit HQ 2/H
HQ 2/H lift transverse unit
HQ 2/H 横向输送提升单元
58,5 b
Q
b
00116039
3 842 999 810
3 842 999 810
1
+10
-13
00116766
L Förderrichtung Längsstrecke
Q Förderrichtung Querstrecke
 5-34
b
Q
-242 30
+40 142
Q
L Transport direction of longitudinal
conveyor section
Q Transport direction of transverse
conveyor section
TS 2plus 5.0
b
L
b -275
L
b -75
L
D 6 D 6
D 6
4 2
5 1 3
00116552.eps
nicht im Lieferumfang
not included in scope of delivery
不包括在交货范围中
L 纵向输送段的输送方向
Q 横向输送段的输送方向
R999000434 (2014-04)
1
D 6 D 6
