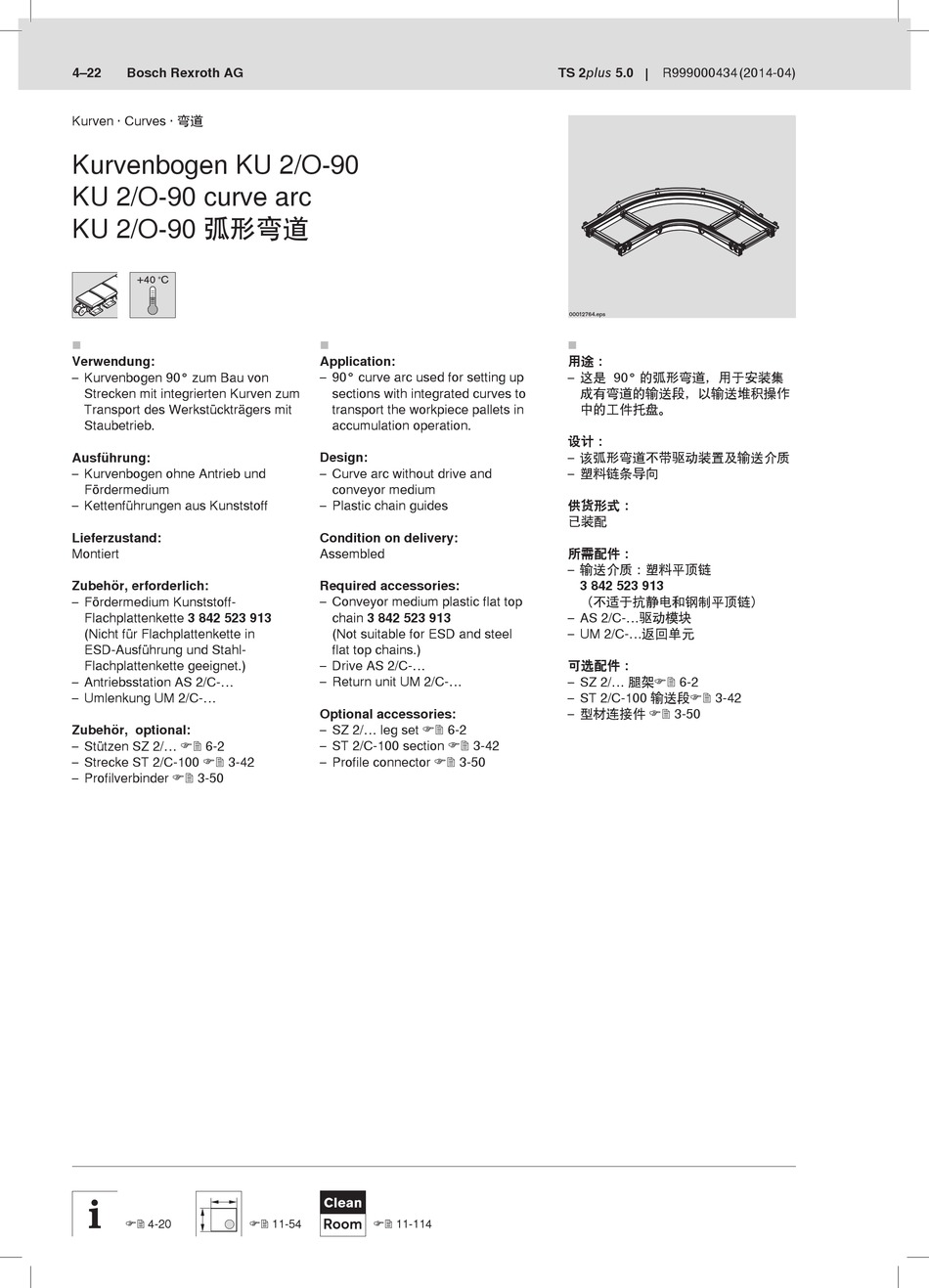

Bosch REXROTH TS 2plus Handbuch Seite 174

4–22 Bosch Rexroth AG
Kurven · Curves · 弯道
Kurvenbogen KU 2/O-90
KU 2/O-90 curve arc
KU 2/O-90 弧形弯道

Verwendung:
– Kurvenbogen 90° zum Bau von
Strecken mit integrierten Kurven zum
Transport des Werkstückträgers mit
Staubetrieb.
Ausführung:
– Kurvenbogen ohne Antrieb und
Fördermedium
– Kettenführungen aus Kunststoff
Lieferzustand:
Montiert
Zubehör, erforderlich:
– Fördermedium Kunststoff-
Flachplattenkette 3 842 523 913
(Nicht für Flachplattenkette in
ESD-Ausführung und Stahl-
Flachplattenkette geeignet.)
– Antriebsstation AS 2/C-...
– Umlenkung UM 2/C-...
Zubehör, optional:
– Stützen SZ 2/...  6-2
– Strecke ST 2/C-100  3-42
– Profilverbinder  3-50
 4-20

Application:
– 90° curve arc used for setting up
sections with integrated curves to
transport the workpiece pallets in
accumulation operation.
Design:
– Curve arc without drive and
conveyor medium
– Plastic chain guides
Condition on delivery:
Assembled
Required accessories:
– Conveyor medium plastic flat top
chain 3 842 523 913
(Not suitable for ESD and steel
flat top chains.)
– Drive AS 2/C-...
– Return unit UM 2/C-...
Optional accessories:
– SZ 2/... leg set  6-2
– ST 2/C-100 section  3-42
– Profile connector  3-50
Clean
 11-54 Room  11-114
TS 2plus 5.0 R999000434 (2014-04)
00012764.eps

用途：
– 这是 90° 的弧形弯道，用于安装集
成有弯道的输送段，以输送堆积操作
中的工件托盘。
设计：
– 该弧形弯道不带驱动装置及输送介质
– 塑料链条导向
供货形式：
已装配
所需配件：
– 输送介质：塑料平顶链
3 842 523 913
（不适于抗静电和钢制平顶链）
– AS 2/C-...驱动模块
– UM 2/C-...返回单元
可选配件：
– SZ 2/... 腿架 6-2
– ST 2/C-100 输送段 3-42
– 型材连接件  3-50
